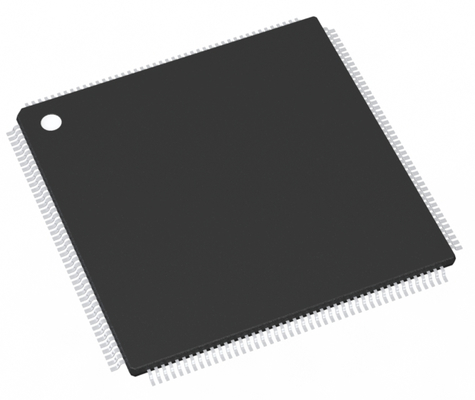

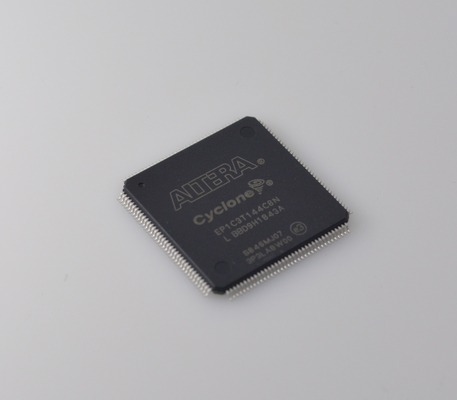

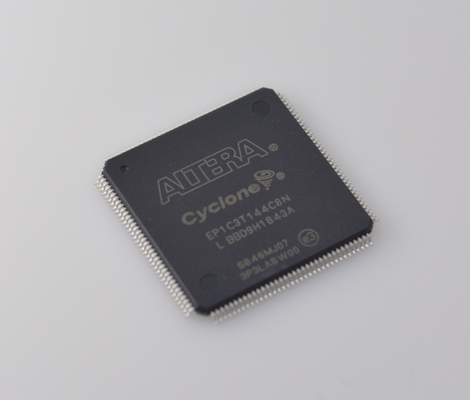

EP1C3T144C8N Cyclone FPGA met 2.910 LEs 144-Pin TQFP 3.3V Operation On-Chip PLL Low Cost & Flexible I/O voor Embedded Control & Prototyping

EP1C3T144C8N Cyclone FPGA met 2.910 LEs 144-Pin TQFP 3.3V Operation On-Chip PLL Low Cost & Flexible I/O voor Embedded Control & Prototyping

Kenmerken

■ 2.910 tot 20.060 LE, zie tabel 1­1

■ Tot 294.912 RAM-bits (36.864 bytes)

■ Ondersteunt configuratie via een goedkoop serieconfiguratieapparaat

■ Ondersteuning van LVTTL, LVCMOS, SSTL-2 en SSTL-3 I/O-standaarden

■ Ondersteuning van 66- en 33-MHz, 64- en 32-bits PCI-standaard

■ Ondersteuning van LVDS I/O met hoge snelheid (640 Mbps)

■ Ondersteuning van LVDS I/O met lage snelheid (311 Mbps)

■ RSDS-I/O-ondersteuning met 311 Mbps

■ Tot twee PLL's per apparaat zorgen voor klokvermenigvuldiging en faseverschuiving

■ maximaal acht wereldwijde kloklijnen met zes klokbronnen per logica array block (LAB) rij

■ Ondersteuning van extern geheugen, waaronder DDR SDRAM (133 MHz), FCRAM en single data rate (SDR) SDRAM

■ Ondersteuning voor meerdere kernen voor intellectuele eigendom (IP), waaronder Altera® MegaCore®-functies en Altera Megafunctions Partners Program (AMPPSM) -megafuncties.

Beschrijving

Cyclone®-apparaten bevatten een tweedimensionale architectuur op basis van rijen en kolommen om aangepaste logica te implementeren.Kolom- en rijverbindingen van verschillende snelheden zorgen voor signaalverbindingen tussen LAB's en ingebedde geheugenblokken.

De logica-array bestaat uit LAB's, met 10 LE's in elk LAB. Een LE is een kleine logica-eenheid die een efficiënte implementatie van gebruikerslogische functies biedt.LAB's zijn gegroepeerd in rijen en kolommen over het apparaatDe cyclone-apparaten variëren tussen 2910 en 20 060 LE.

M4K RAM blokken zijn echte dual-port geheugen blokken met 4K bits geheugen plus pariteit (4,608 bits).een breedte van niet meer dan 36 bits bij een frequentie van niet meer dan 250 MHz,Deze blokken zijn gegroepeerd in kolommen over het apparaat tussen bepaalde LAB's. Cyclone-apparaten bieden tussen de 60 en 288 Kbits ingebed RAM.

Elke I/O-pin van een Cyclone-apparaat wordt gevoed door een I/O-element (IOE) dat aan de uiteinden van LAB-rijzen en -kolommen rond de rand van het apparaat is geplaatst.I/O-pins ondersteunen verschillende enkel- en differentiële I/O-standaarden, zoals de 66- en 33-MHz-, 64- en 32-bits PCI-standaard en de LVDS-I/O-standaard met een snelheid tot 640 Mbps. Elk IOE bevat een tweerichtings I/O-buffer en drie registers voor het registreren van invoer, uitvoer,en uitgangssignalen. Dual-purpose DQS, DQ en DM-pins samen met vertragingsketens (gebruikt voor fase-afstemming van DDR-signalen) bieden interfaceondersteuning met externe geheugenapparaten zoals DDR SDRAM,en FCRAM-apparaten tot 133 MHz (266 Mbps).

Cyclone-apparaten bieden een wereldwijd kloknetwerk en maximaal twee PLL's. Het wereldwijde kloknetwerk bestaat uit acht wereldwijde kloklijnen die door het hele apparaat rijden.Het wereldwijde kloknetwerk kan klokken voor alle bronnen binnen het apparaat leverenDe globale kloklijnen kunnen ook worden gebruikt voor besturingssignalen.Cyclone PLL's bieden clocking voor algemene doeleinden met clockvermenigvuldiging en faseverschuiving, evenals externe uitgangen voor hogesnelheidsdifferentiële I/O-ondersteuning.

Inlichtingen

Tekening

Ons voordeel:

• Hoogwaardige producten --- onze aanbiedingen zijn 100% nieuw en origineel, ROHS
• Concurrerende prijs --- goede aankoopkanalen met een goede prijs.
• Professionele service --- strenge kwaliteitscontroles voor verzending en perfecte naverkoopservice na aankoop.
• Voldoende voorraad. Met de steun van ons sterke inkoopteam.
• Snelle levering --- we zullen de goederen binnen 1-3 werkdagen verzenden nadat de betaling is bevestigd.

Zorg ervoor dat u aan al uw componenten voldoet.- Ja.
