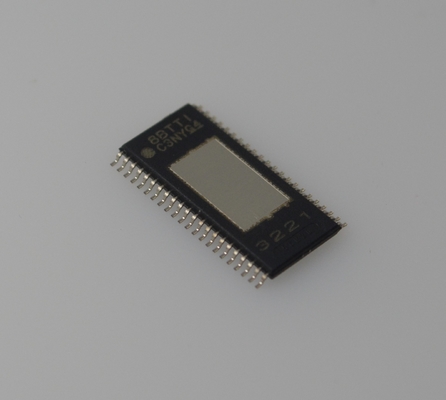

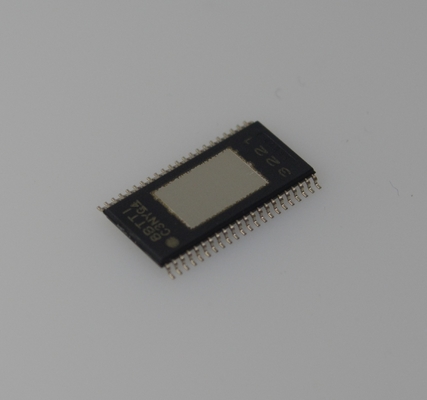

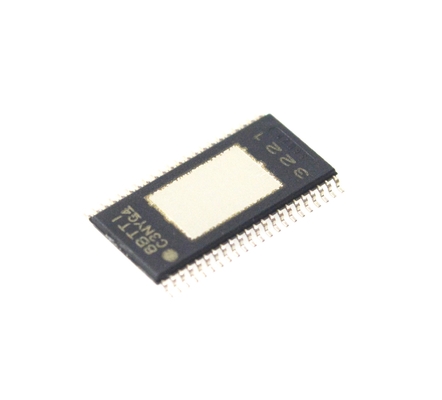

TPA3221DDVR 100W Stereo Class-D Amp 92% Efficiëntie 4.5-26V Supply Advanced Protection Low THD+N & EMI I2C Control voor hoogwaardige audiosystemen

TPA3221DDVR 100W Stereo Klasse-D Versterker 92% Efficiëntie 4.5-26V Voeding Geavanceerde Bescherming Lage THD+N & EMI I2C-besturing voor Hoogwaardige Audiosystemen

Kenmerken

• Breed 7V tot 30V Voedingsspanning

• Stereo (2 x BTL) en mono (1 x PBTL) werking

• Uitgangsvermogen bij 10% THD+N

– 105W Stereo in 4Ω in BTL-configuratie

– 112W Stereo in 3Ω in BTL-configuratie

– 208W Mono in 2Ω in PBTL-configuratie

• Uitgangsvermogen bij 1% THD+N

– 88W Stereo in 4Ω in BTL-configuratie

– 100W Stereo in 3Ω in BTL-configuratie

– 170W Mono in 2Ω in PBTL-configuratie

• 5V Gate-aandrijving of ingebouwde LDO voor optionele enkele voedingswerking

• Ontwerp met gesloten-lus feedback

– Signaalbandbreedte tot 100kHz voor High Frequency Content van HD-bronnen

– 0,02% THD+N bij 1W in 4Ω

– 60dB PSRR (BTL, geen ingangssignaal)

– <75µV uitgangsruis (A-gewogen)

– >108dB SNR (A-gewogen)

– AD- of HEAD-modulatieschema's

• Laagvermogen-bedrijfsmodi

– Standby-modi: mute en < 1mA uitschakeling

– HEAD-modulatieschema met lage ruststroom

– Enkelkanaals BTL-werking

• Meerdere ingangsopties om het voorversterkerontwerp te vereenvoudigen

– Differentieel of single-ended analoge ingangen

– Selecteerbare versterkingen: 18dB, 24dB, 30dB, 34dB

• Geïntegreerde bescherming: onderspanning, cyclus-voor-cyclus stroombegrenzing, kortsluiting, clipping-detectie, overtemperatuurwaarschuwing en uitschakeling, en DC-luidsprekerbescherming

• 90% Efficiënte Klasse-D Werking (4Ω)

• Thermische pad aan de onderkant van de behuizing

• Pin-compatibele familie van apparaten met spannings- en vermogensopties

Toepassingen

• Bluetooth- en Wi-Fi™-luidsprekers

• Soundbars

• Subwoofers

• Boekenplankstereosystemen

• Professionele en openbare-omroep (PA) luidsprekers

Beschrijving

De TPA3221 is een krachtige Klasse-D versterker die efficiënte werking bij vol vermogen, stationair en standby mogelijk maakt. Het apparaat beschikt over gesloten-lus feedback met een bandbreedte tot 100 kHz, wat zorgt voor lage vervorming over de audioband en een uitstekende geluidskwaliteit levert. Het apparaat werkt met AD- of HEAD (High Efficient AD mode)-modulatie met lage ruststroom en kan tot 2 x 105W in een 4Ω belasting of 1 x 208W in een 2Ω belasting aansturen.

De TPA3221 beschikt over een single-ended of differentiële analoge ingangsinterface die tot 2VRMS ondersteunt met vier selecteerbare versterkingen: 18dB, 24dB, 30dB en 34dB. De TPA3221 bereikt ook >90% efficiëntie, laag stationair vermogen (<0,25W) en ultralaag standby-vermogen (<0,1W). Dit wordt mogelijk gemaakt door het gebruik van 70mΩ MOSFET's, een geoptimaliseerd gate-aandrijfschema en laagvermogen-bedrijfsmodi. De TPA3221 bevat een ingebouwde LDO voor eenvoudige integratie in systemen met een enkele voeding. Om het ontwerp verder te vereenvoudigen, integreert het apparaat essentiële beschermingsfuncties, waaronder onderspanning, cyclus-voor-cyclus stroombegrenzing, kortsluiting, clipping-detectie, overtemperatuurwaarschuwing en uitschakeling, evenals DC-luidsprekerbescherming.
