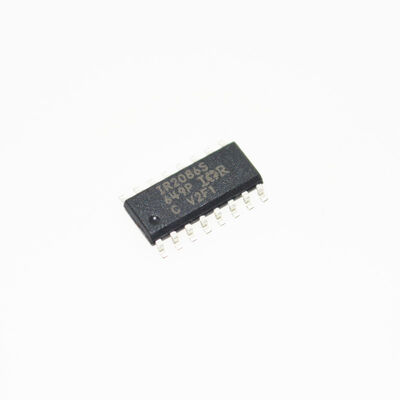

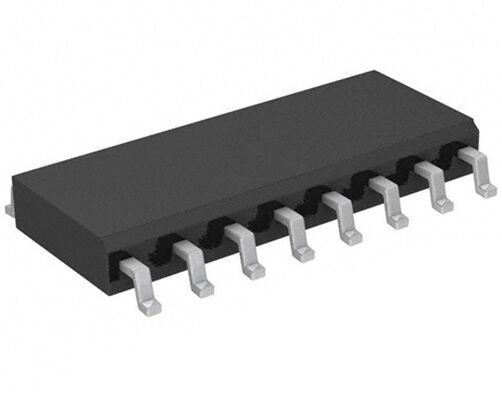

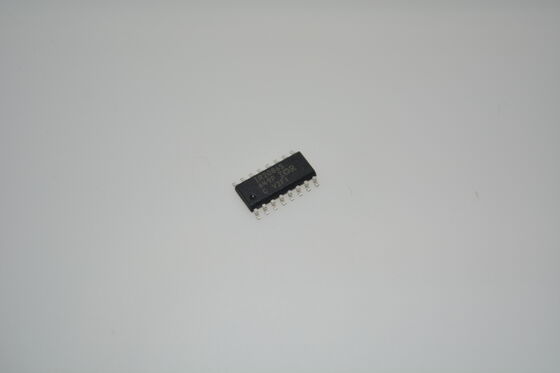

IR2086STRPBF 600V Half-Bridge Driver IC High-Side Bootstrap 200mA/350mA Sourcing/Sinking 50ns Deadtime Control VCC UVLO Protection Voor motor aandrijvingen en UPS-omvormers

IR2086STRPBF 600V Half-Bridge Driver IC High-Side Bootstrap 200mA/350mA Sourcing/Sinking 50ns Deadtime Control VCC UVLO Protection Voor Motoraandrijvingen en UPS-omvormers

Kenmerken

• Eenvoudige besturingsoplossing aan de primaire zijde om full-bridge DC-Bus Converters voor 48V gedistribueerde systemen mogelijk te maken met minder componenten en minder ruimte op de printplaat.

• Frequentie en dode tijd ingesteld door twee externe componenten

• Maximale 500KHz per kanaal output met 50% duty cycle

• Instelbare dode tijd 50nsec ~ 200nsec

• Zwevend kanaal ontworpen voor bootstrap-werking tot +100Vdc

• Matching van pulsbreedte aan hoge en lage zijde tot +/- 25nsec

• Overstroombeveiliging met instelbare hiccup-periode.

• Undervoltage lockout en interne soft start • Onderdeel ook loodvrij verkrijgbaar

Toepassingen

• Motoraandrijving Omvormers: Voor het aansturen van de fasebenen in AC-motoraandrijvingen (VFD's) en servoaandrijvingen.

• Schakelende Voedingen (SMPS): In half-bridge en full-bridge topologieën.

• Noodstroomvoorziening (UPS) Omvormers.

• DC-AC Omvormers voor zonne-energie en algemene stroomconversie.

• Elektronische Ballasten en Inductieverwarming.

Beschrijving

De IR2086S(PbF) is een zelf-oscillerende full-bridge controller en driver IC met 50% duty cycle, ideaal geschikt voor 36V-75V full-bridge DC Bus Converters. De dode tijd kan worden geregeld door de juiste selectie van CT en kan variëren van 50 tot 200 nsec. Interne soft start verhoogt de pulsbreedte bij het opstarten en handhaaft gelijke pulsbreedtes voor de hoge en lage uitgangen gedurende de hele opstartcyclus. Undervoltage lockout voorkomt werking als Vcc minder is dan 7,5 Vdc. Overstroomuitschakeling treedt op wanneer de spanning op de Cs-pin 200 mV overschrijdt. Herstart na overstroom kan worden vertraagd door de externe condensator aan te passen. De vertragingstijd varieert van 10µs tot 1s
