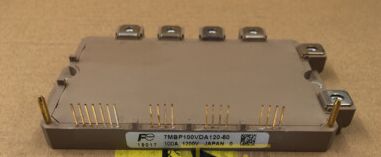

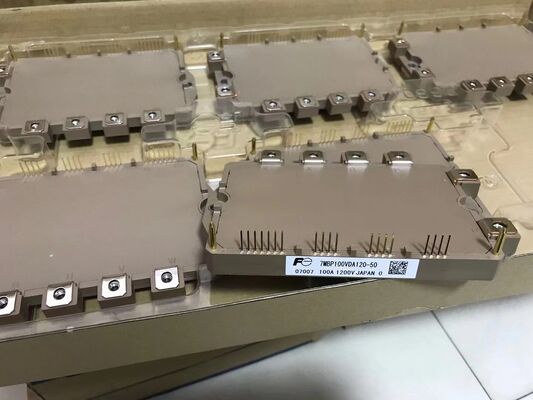

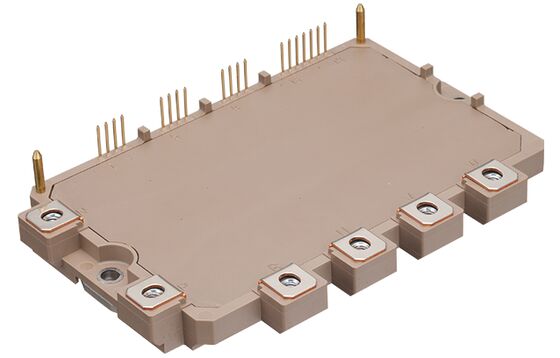

7MP100VDA120-50 1200V 100A IGBT Module Lage Vce(sat) 2.5V Laag Verlies Hoge Kortsluitingsbestendigheid Geïntegreerde NTC Compacte Behuizing Voor Industriële Aandrijvingen en UPS
Kenmerken
-
Temperatuurbeveiliging door directe detectie van de junctietemperatuur van de lGBT's
-
Laag energieverlies en zachte schakeling
-
Hoge prestaties en hoge betrouwbaarheid lGBT met oververhittingsbeveiliging
-
Hogere betrouwbaarheid door een grote afname van het aantal onderdelen in het ingebouwde besturingscircuit
Toepassingen
-
Industriële Motor Aandrijvingen: Voor pompen, ventilatoren, compressoren en transportsystemen.
-
Noodstroomvoorzieningen (UPS): Middelgrote driefasensystemen.
-
Zonne-omvormers: Stringomvormers voor commerciële en kleinschalige fotovoltaïsche systemen.
-
Lasapparatuur:
-
Universele Industriële Omvormers en Frequentieomvormers.
Beschrijving
De 7MP100VDA120-50 is een hoogwaardige IGBT-module ontworpen voor robuuste en efficiënte energieconversie in industriële toepassingen. Het beschikt over een blokkeerspanning van 1200V en een stroomwaarde van 100A, waardoor het zeer geschikt is voor middengrote systemen. Door gebruik te maken van geavanceerde IGBT- en freewheeling-diode technologie, bereikt het een lage collector-emitter verzadigingsspanning (Vce(sat)) voor verminderde geleidingsverliezen en biedt het geoptimaliseerde schakelkarakteristieken om de totale energieafvoer te beheren. De module is ontworpen voor hoge betrouwbaarheid, met functies zoals hoge kortsluitingsbestendigheid en een geïntegreerde thermistor met negatieve temperatuurcoëfficiënt (NTC) voor nauwkeurige temperatuurbewaking en -beveiliging. Het compacte en robuuste behuizingsontwerp zorgt voor betrouwbare werking in veeleisende industriële omgevingen.
INFORMATIE
| structuur |
IPM |
| serie |
V-serie (6e generatie) |
| Omvormer Sectie V CES (V) detail |
1200 |
| Omvormer Sectie IC ( A) detail |
100 |
| Omvormer sectie V CE(sat) (V) detail |
1.7 |
| Besturingseenheid V CC (V) detail |
15 |
| Besturingseenheid I OC [INV](A) detail |
150 |
| Besturingseenheid V UV (V) detail |
12.5 |
| Besturingseenheid T jOH (°C) detail |
150 |
| Alarm signaal hold time OC (ms) detail |
2 |
| Alarm signaal hold time UV (ms) detail |
4 |
| Alarm signaal hold time T jOH (ms) detail |
8 |
| T vj max(℃) detail |
150 |
| Tc(℃) detail |
-20 〜 110 |
| T stg (℃) detail |
-40 〜 125 |
| Verpakking |
P630 |
| Breedte (mm) |
84 |
| Afmetingen (lengte) (mm) |
128.5 |
| Gewicht (g) |
290 |
Tekening
