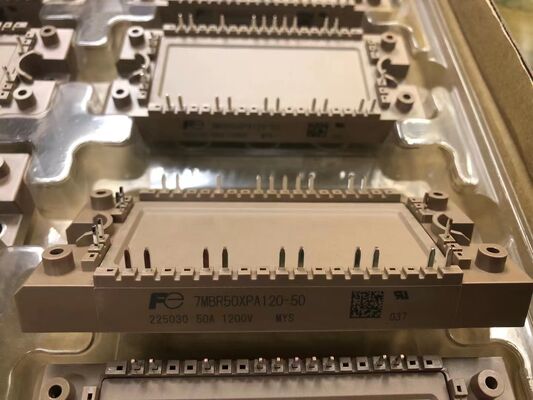

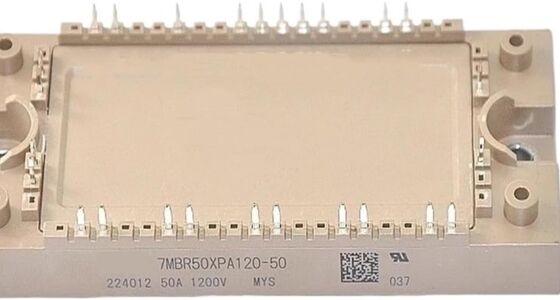

7MBR50XPA120-50 1200V 50A PIM-module Geïntegreerde Gelijkrichter Inverter Laag Verlies Hoge Isolatie Ingebouwde NTC Compacte Behuizing Voor Industriële Motoraandrijvingen en UPS
Kenmerken
-
Power Integrated Module (PIM)
-
1200V / 50A Specificatie
-
Geïntegreerde Functies: 3-Fase Gelijkrichter en 3-Fase Inverter
-
Lage Vce(sat) IGBT's en Lage Vf Diodes (Hoge Efficiëntie)
-
Hoge Elektrische Isolatie
-
Ingebouwde NTC Temperatuursensor
-
Compacte, Geïsoleerde Behuizing
-
Vereenvoudigt Systeemontwerp en Assemblage
-
Hoge Betrouwbaarheid voor Industrieel Gebruik
Toepassingen
-
Compacte Industriële AC Motoraandrijvingen / Variabele Frequentie Aandrijvingen (VFD): Voor pompen, ventilatoren en lichte machines.
-
Algemene Inverters.
-
Noodstroomvoorziening (UPS) Systemen.
-
Servoaandrijvingen en Bewegingscontrolesystemen.
-
Apparaat Motorbesturing in veeleisende omgevingen.
Beschrijving
De 7MBR50XPA120-50 is een sterk geïntegreerde Power Integrated Module (PIM) ontworpen om een compacte en efficiënte alles-in-één vermogensfase te bieden voor industriële motoraandrijvingen en invertertoepassingen. Het integreert een complete driefasige ingangsgelijkrichter en een driefasige IGBT-inverterbrug met vrijloopdiodes in een enkele, geïsoleerde behuizing. Met een specificatie van 1200V en 50A, maakt het een aanzienlijke vermindering van de systeemgrootte en ontwerpcomplexiteit mogelijk door het minimaliseren van het aantal externe componenten. De module maakt gebruik van IGBT's met lage verzadigingsspanning en diodes met lage voorwaartse spanning voor een hoge efficiëntie, biedt een hoge elektrische isolatie voor veiligheid en bevat een ingebouwde NTC-thermistor voor betrouwbare temperatuurbewaking en -bescherming. Deze geïntegreerde aanpak verbetert de algehele systeem betrouwbaarheid en vereenvoudigt thermisch beheer.
INFORMATIE
| Configuratie |
PIM |
| Serie |
X Serie (7e Generatie) |
| Inverter VCES(V) |
1200 |
| Inverter IC(A) |
50 |
| Inverter,Brake Tvj max(℃) |
175 |
| Inverter,Brake Tvjop max(℃) |
175 |
| Converter Tvj max(℃) |
150 |
| Converter Tvjop max(℃) |
150 |
| Tc(℃) Detail |
125 |
| Tstg(℃) Detail |
-40 tot 125 |
| Behuizing |
M719 |
| Terminal type |
Soldeer pinnen |
| Afmeting breedte (mm) |
45 |
| Afmeting lengte (mm) |
107.5 |
| Netto massa (Gram) |
200 |
Tekening
