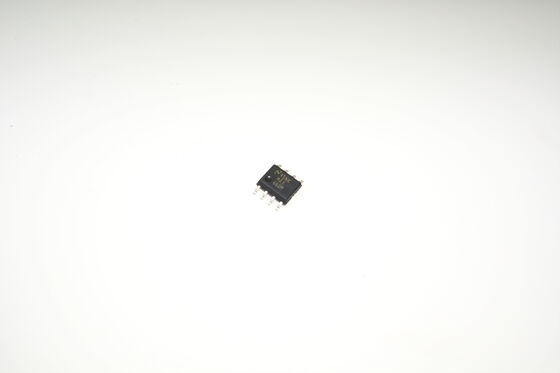

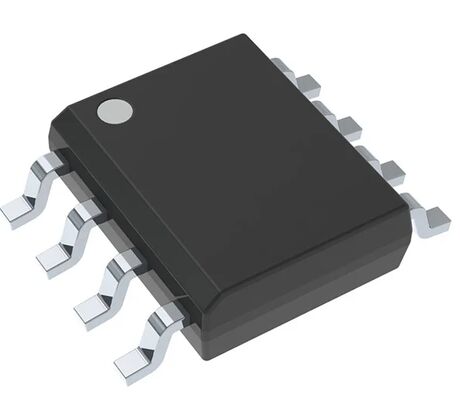

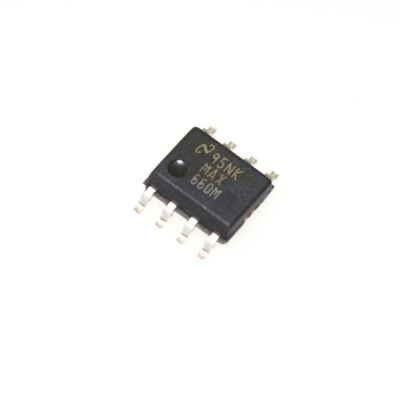

MAX660MX 5V 60mA laadpomp DC-DC-omvormer/spanningsdublaar SOIC-8 Pakket 99% Spanningsomrekeningsdoeltreffendheid Geen inductoren vereist voor op-amp en LCD-biasvoorraden

MAX660MX 5V 60mA Laadpomp DC-DC Inverter/Spanningsverdubbelaar SOIC-8 Behuizing 99% Spanningconversie-efficiëntie Geen Inductoren Vereist Voor Op-Amp en LCD Bias Voedingen

andnbsp;

Kenmerken

• Keert de ingangsspanning om of verdubbelt deze

• Smalle SO-8 behuizing

• 6,5-Ω Typische Uitgangsweerstand

• 88% Typische Conversie-efficiëntie bij 100 mA

• Selecteerbare Oscillator Frequentie: 10 kHz/80 kHz

andnbsp;

Toepassingen

• Laptopcomputers

• Mobiele telefoons

• Medische instrumenten

• Voedingen voor operationele versterkers

• Interface voedingen

• Handheld instrumenten

andnbsp;

Beschrijving

De MAX660 CMOS laadpomp spanningsomvormer is een veelzijdige ongereguleerde schakelcondensator inverter of verdubbelaar. Werkend vanaf een brede 1,5-V tot 5,5-V voedingsspanning, gebruikt de MAX660 twee goedkope condensatoren om 100 mA uitgangsstroom te leveren zonder de kosten, grootte en EMI gerelateerd aan op inductor gebaseerde converters. Met een werkstroom van slechts 120 µA en een werkefficiëntie van meer dan 90% bij de meeste belastingen, biedt de MAX660 ideale prestaties voor systemen op batterijen. MAX660-apparaten kunnen direct parallel worden gebruikt om de uitgangsimpedantie te verlagen, waardoor meer stroom wordt geleverd bij een bepaalde spanning.

De FC (frequentiecontrole) pin selecteert tussen een nominale 10-kHz of 80-kHz oscillatorfrequentie. De oscillatorfrequentie kan worden verlaagd door een externe condensator toe te voegen aan de OSC-pin. De OSC-pin kan ook worden gebruikt om de MAX660 aan te sturen met een externe klok tot 150 kHz. Door deze methoden kunnen de uitgangsrimpel frequentie en harmonischen worden geregeld.

Bovendien kan de MAX660 worden geconfigureerd om een positieve ingangsspanning precies te halveren. In deze modus kunnen ingangsspanningen tot 11 V worden gebruikt.

andnbsp;

INFORMATIE

andnbsp;

Tekening

Ons voordeel:telefoons, PDA's, notebook comput.ers

• Producten van hoge kwaliteit --- onze aanbiedingen zijn 100% nieuw en origineel, ROHS
• Concurrerende prijs --- goede aankoopkanalen met een goede prijs.
• Professionele service --- strenge kwaliteitstests vóór verzending en perfecte after-sales service na aankoop.
• Voldoende voorraad --- Met de steun van ons sterke inkoopteam,
• Snelle levering --- wij verzenden de goederen binnen 1-3 werkdagen na bevestiging van de betaling.

andnbsp;

zorg ervoor dat u aan uw behoefte voldoet voor alle soorten componenten.^_^


Productlijst
Lever een serie elektronische componenten, een volledig assortiment halfgeleiders, actieve en passieve componenten. Wij kunnen u helpen alles te krijgen voor de stuklijst van de PCB, in één woord, u kunt hier een one-stop oplossing krijgen,


De aanbiedingen omvatten:
Geïntegreerde schakeling, Geheugen IC's, Diode, Transistor, Condensator, Weerstand, Varistor, Zekering, Trimmer & Potentiometer, Transformator, Batterij, Kabel, Relais, Schakelaar, Connector, Klemmenblok, Kristal & Oscillator, Inductor, Sensor, Transformator, IGBT Driver, LED, LCD, Converter, PCB (Printed Circuit Board), PCBA (PCB Assembly)

Sterk in merk:
Microchip, MAX, AD, TI, ATMEL, ST, ON, NS, Intersil, Winbond, Vishay, ISSI, Infineon, NEC, FAIRCHILD, OMRON, YAGEO, TDK, etc
