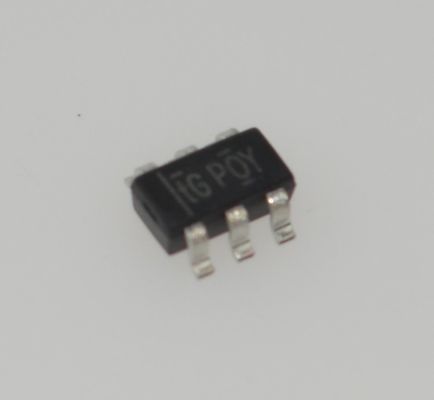

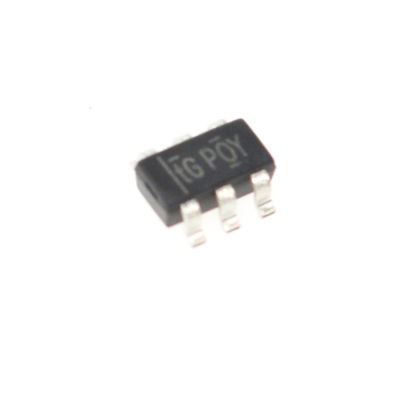

PT7M3808G01TAEX Timer IC High Accuracy Ultra-Low 1μA Current Wide 1.7V-5.5V Supply Tiny SOT-23 Package -40°C to 125°C Range Fixed Frequencies Robust Start-up Pb-Free for Portable and IoT Devices

PT7M3808G01TAEX Timer IC Hoge Nauwkeurigheid Ultra-Laag 1µA Stroom Breed 1.7V-5.5V Voeding Kleine SOT-23 Behuizing -40°C tot 125°C Bereik Vaste Frequenties Robuuste Opstart Pb-Vrij voor Draagbare en IoT-apparaten

Kenmerken

Power-On Reset Generator met instelbare vertragingstijd: 1,25 ms tot 10 s.

Zeer lage ruststroom: 2,8µA typisch

Hoge drempelnauwkeurigheid: 0,5% typ.

Vaste drempelspanningen voor standaard spanningsrails van 0,9 V tot 5 V en instelbare spanning tot 0,4 V zijn beschikbaar.

Handmatige reset (MR) ingang.

Open-drain RESET uitgang.

Temperatuurbereik: -40°C tot +125°C

Verpakking (Pb-vrij & Groen):

   "6-pins, TDFN 2.0x2.0(ZC)"

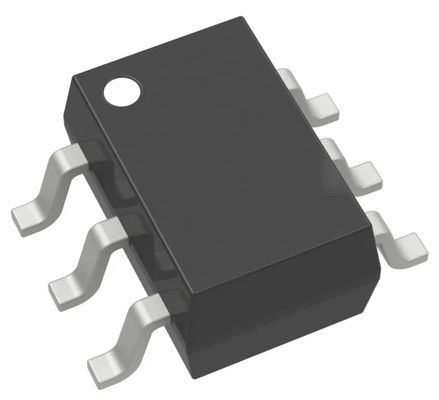

  "6-pins, SOT23 (TA)"

Volledig loodvrij & volledig RoHS-conform

Halogeen- en antimoonvrij.

Toepassing

DSP- of microcontrollertoepassingen Condensator

Notebook/Desktop computers

PDA's/Handheld producten Batterijgevoede toepassingen

Draagbare/Batterijgevoede producten

FPGA/ASIC-toepassingen

Beschrijving

De PT7M3808G-familie van microprocessorbewakingscircuits bewaakt de systeemspanning van 0,4 V tot 5,0 V en activeert een open-drain RESET-signaal wanneer de SENSE-spanning onder een vooraf ingestelde drempelwaarde daalt of wanneer de handmatige reset (MR)-pin naar een logisch laag niveau daalt. De RESET-uitgang blijft laag gedurende de door de gebruiker instelbare vertragingstijd nadat de SENSE-spanning en de handmatige reset (MR) boven de respectieve drempelwaarden terugkeren.

De PT7M3808G-serie gebruikt een precisieverwijzing om een drempelnauwkeurigheid van 0,5% te bereiken voor VIT s3,3 V. De resetvertragingstijd kan worden ingesteld op 20 ms door de Cr-pin los te koppelen, 300 ms door de C+-pin met een weerstand op Vop aan te sluiten, of kan door de gebruiker worden aangepast tussen 1,25 ms en 10 s door de C-pin op een externe condensator aan te sluiten. De PT7M3808 heeft een zeer lage typische ruststroom van 2,8 uA, dus hij is zeer geschikt voor batterijgevoede toepassingen. Hij is verkrijgbaar in een kleine SOT23- en een ultra-kleine 2.0x2.0 TDFN-behuizing en is volledig gespecificeerd over een temperatuurbereik van -40°C tot +125°C.

INFORMATIE

Tekening
