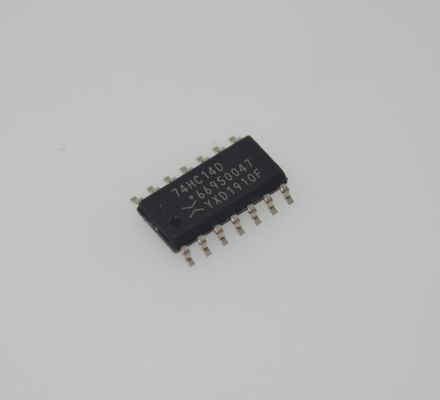

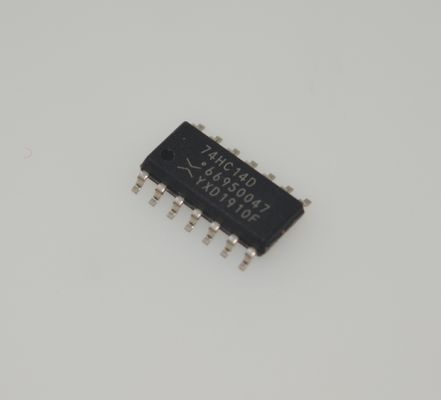

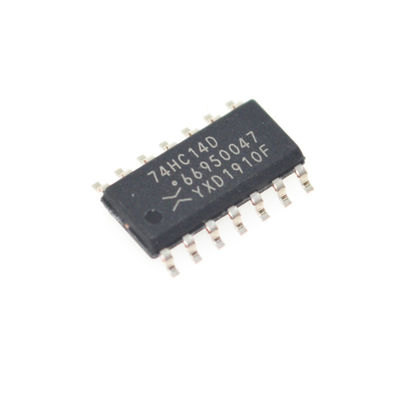

74HC14D Hex Inverter High-Speed CMOS Low Power Schmitt Trigger Wide Voltage (2-6V) High Noise Immunity Direct TTL Compatibility Balanced Propagation Industry Standard Reliability

74HC14D Hex Inverter High-Speed CMOS Low Power Schmitt Trigger Brede Spanning (2-6V) Hoge Ruisimmuniteit Directe TTL-compatibiliteit Gebalanceerde Voortplanting Industriële Standaard Betrouwbaarheid

andnbsp;

Kenmerkenandnbsp;

Hoge snelheid: tpd = 11 ns (typ.) bij VCC = 5 V

Laag stroomverbruik: ICC = 1,0 andmicro;A (max) bij Ta = 25℃

Hoge ruisimmuniteit: VH = 1,1 V (typ.) bij VCC = 4,5 V

Gebalanceerde voortplantingsvertragingen: tPLH andasymp; tPHL

Breed werkspanningsbereik: VCC(opr) = 2,0 tot 6,0 V

andnbsp;

Toepassingen

1. Signaalconditionering en -vorming

Dit is de meest klassieke toepassing. De Schmitt-trigger ingangsstructuur maakt het ongevoelig voor langzaam veranderende of rumoerige signalen.

Switch Debouncing: Elimineert het fysieke stuiteren van mechanische schakelaars of knoppen, waardoor één druk op de knop slechts één schoon signaal genereert.

Golfvormvorming: Zet analoge golfvormen zoals sinus- of driehoeksgolven om in vierkante digitale signalen.

Ruisfiltering: Herstelt een schoon digitaal logisch niveau van signalen met omgevingsruis, vaak van lange transmissielijnen.

2. Pulsgeneratie en golfvormcreatie

De hysterese-eigenschap maakt het gemakkelijk om eenvoudige oscillatoren en pulsgeneratoren te bouwen.

Astabiele Multivibrator: Vereist slechts één weerstand en één condensator om een eenvoudige en betrouwbare blokgolfgenerator te vormen voor het creëren van kloksignalen

of timingpulsen. Dit is een zeer gebruikelijke, goedkope klokbron in systemen zoals microcontrollers.

Pulsdetector: Kan worden ontworpen om de randen (stijgend of dalend) van een ingangssignaal te detecteren en een overeenkomstige uitgangspuls te genereren.

3. Level Shifting en Interfacing

Hoewel het werkspanningsbereik 2V tot 6V is, kan het nog steeds dienen als interface in systemen met gemengde spanning.

TTL-compatibele interface: De 74HC14D kan direct worden aangesloten op 5V TTL-logische systemen en een CMOS-niveau-uitgang leveren, en fungeert als buffer tussen de twee logische families.

4. Vertragingslijnen

Door gebruik te maken van de vaste voortplantingsvertragingstijd, kan het worden gebruikt om eenvoudige vertragingscircuits te construeren. Het aansluiten van meerdere omvormers in serie kan langere, vaste vertragingen bereiken.

andnbsp;

Beschrijving

De 74HC14D is een high-speed CMOS SCHMITT INVERTER vervaardigd met silicium gate C2MOS-technologie. Het bereikt de hoge snelheid die vergelijkbaar is met equivalente LSTTL, terwijl het het lage stroomverbruik van CMOS behoudt. De pinconfiguratie en -functie zijn hetzelfde als de 74HC04D, maar de ingangen hebben 25% VCC-hysteresis en met zijn schmitt-triggerfunctie kan de 74HC14D worden gebruikt als lijnontvangers die langzame ingangssignalen ontvangen.

Alle ingangen zijn uitgerust met beveiligingscircuits tegen statische ontlading of voorbijgaande overspanning.

andnbsp;

INFORMATIE

andnbsp;

Tekening

Ons voordeel:telefoons, PDAand#39;s, notebook comput.ers

• Producten van hoge kwaliteit --- onze aanbiedingen zijn 100% nieuw en origineel, ROHS
• Concurrerende prijs --- goede aankoopkanalen met een goede prijs.
• Professionele service --- strenge kwaliteitstests vóór verzending en perfecte after-sales service na aankoop.
• Voldoende voorraad --- Met de steun van ons sterke inkoopteam,
• Snelle levering --- wij verzenden de goederen binnen 1-3 werkdagen na bevestiging van de betaling.

andnbsp;

zorg ervoor dat u aan uw behoefte voldoet voor alle soorten componenten.^_^


Productlijst
Lever een serie elektronische componenten, een volledig assortiment halfgeleiders, actieve andamp; passieve componenten. Wij kunnen u helpen alles te krijgen voor de stuklijst van de PCB, in één woord, u kunt hier een one-stop-oplossing krijgen,


De aanbiedingen omvatten:
Geïntegreerde schakeling, geheugen-IC's, diode, transistor, condensator, weerstand, varistor, zekering, trimmer andamp; potentiometer, transformator, batterij, kabel, relais, schakelaar, connector, klemmenblok, kristal andamp; oscillator, inductor, sensor, transformator, IGBT-driver, LED, LCD, convertor, PCB (Printed Circuit Board), PCBA (PCB Assembly)

Sterk in merk:
Microchip, MAX, AD, TI, ATMEL, ST, ON, NS, Intersil, Winbond, Vishay, ISSI, Infineon, NEC, FAIRCHILD, OMRON, YAGEO, TDK, etc.
