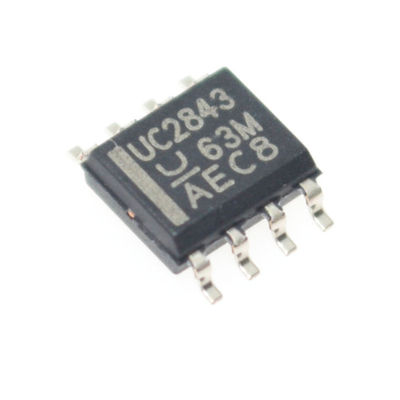

UC2843D8TR Current-Mode PWM-controller met 500 kHz werking 8,4V/7,9V UVLO 50mA Totem-Pole Output Interne getrimde bandgap Lage opstart- en bedrijfstroom in SOIC-8

UC2843D8TR Current-Mode PWM Controller met 500kHz werking 8.4V/7.9V UVLO 50mA Totem-Pole Output Interne Getrimde Bandgap Lage Opstart- and Werkstroom in SOIC-8

andnbsp;

Kenmerken

andbull; Geoptimaliseerd voor off-line en DC-naar-DC converters

andbull; Lage opstartstroom (< 1mA)

andbull; Automatische voorwaartse compensatie

andbull; Puls-voor-puls stroombegrenzing

andbull; Verbeterde belastingsrespons karakteristieken

andbull; Undervoltage lockout met hysteresis

andbull; Dubbele puls onderdrukking

andbull; Hoge-stroom totem-pole output

andbull; Intern getrimde bandgap referentie

andbull; Tot 500kHz werking

andbull; Foutversterker met lage uitgangsweerstand

andnbsp;

Toepassingen

andbull; Schakelende regelaars van elke polariteit

andbull; Transformator-gekoppelde DC-DC converters

andnbsp;

Beschrijving

De UCx84x serie van geïntegreerde besturingscircuits biedt de functies die nodig zijn om off-line of DC-naar-DC vast-frequentie stroommodus besturingsschema's te implementeren, met een minimum aan externe componenten. De intern geïmplementeerde circuits omvatten een undervoltage lockout (UVLO), met een opstartstroom van minder dan 1mA, en een precisie referentie getrimd voor nauwkeurigheid bij de foutversterker ingang. Andere interne circuits omvatten logica om vergrendelde werking te bieden, een pulsbreedtemodulatie (PWM) comparator die ook stroombegrenzingscontrole biedt, en een totem-pole uitgangstrap die is ontworpen om hoge piekstromen te leveren of te verwerken. De uitgangstrap, ontworpen voor het aansturen van N-kanaals MOSFET's, is laag wanneer de uitgangstrap in de uit-toestand is.

De UCx84x familie biedt een verscheidenheid aan pakketopties, temperatuurbereikopties, keuze van maximale duty cycle, en keuze van inschakel- en uitschakeldrempels en hysteresisbereiken. Apparaten met hogere inschakel- of uitschakelhysteresis zijn goede keuzes voor off-line voedingen, terwijl de apparaten met een smaller hysteresisbereik zijn ontworpen voor DC-DC toepassingen. De UC184x apparaten zijn gespecificeerd voor werking van andndash;55anddeg;C tot 125anddeg;C, de UC284x serie is gespecificeerd voor werking van andndash;40anddeg;C tot 85anddeg;C, en de UC384x serie is gespecificeerd voor werking van 0anddeg;C tot 70anddeg;C.

andnbsp;

INFORMATIE

andnbsp;

Tekening
