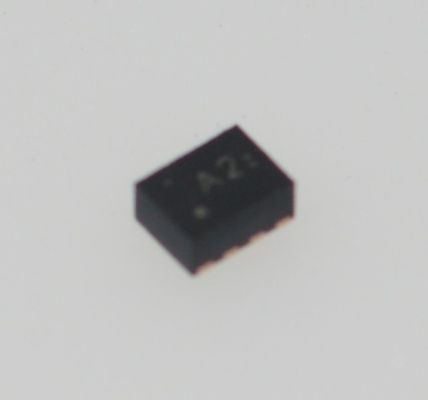

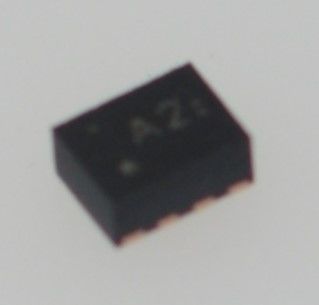

TPS62822DLCR 2,25 MHz 2A step-down converter met 6,5μA IQ 1,8V-6,5V ingang 0,6V±1% Ref 100% duty cycle energiebesparing geforceerde PWM and 2mmx2mm SON-8

TPS62822DLCR 2,25 MHz 2A Step-Down Converter met 6,5andmicro;A IQ 1,8V-6,5V Input 0,6Vandplusmn;1% Ref 100% Duty Cycle Power Save Forced PWM and 2mmx2mm SON-8

andnbsp;

Kenmerken

andbull; DCS-Controlandtrade; topologie

andbull; 26-mandOmega;/25-mandOmega; interne vermogensschakelaars (TPS62823)

andbull; Tot 3-A uitgangsstroom (TPS62823)

andbull; Zeer lage ruststroom van 4 andmicro;A

andbull; Schakelfrequentie van typisch 2,2 MHz

andbull; 1% feedback spanningsnauwkeurigheid (volledig temp. bereik)

andbull; Enable (EN) en power good (PG)

andbull; Instelbare uitgangsspanning van 0,6 V tot 4 V

andbull; 100% duty-cycle modus

andbull; Interne soft-start schakeling

andbull; Naadloze power save mode overgang

andbull; Undervoltage lockout

andbull; Actieve uitgangsontlading

andbull; Cycle-by-cycle stroombegrenzing

andbull; HICCUP kortsluitbeveiliging

andbull; Over temperatuur beveiliging

andbull; CISPR11 klasse B compliant

andnbsp;

Toepassingen

andbull; POL-voeding in draagbare/batterijgevoede apparaten

andbull; Fabrieks- en gebouwautomatisering

andbull; Mobiele computing, netwerkkaarten

andbull; Solid state drive

andbull; Dataterminal, verkooppunt

andbull; Servers, projectoren, printers

andnbsp;

Beschrijving

De TPS6282x is een universele en gebruiksvriendelijke synchrone step-down DC-DC converter met een zeer lage ruststroom van slechts 4 andmicro;A. Hij levert tot 3A uitgangsstroom (TPS62823) van een 2,4-V tot 5,5-V ingangsspanning. Gebaseerd op de DCS-Controlandtrade; topologie biedt hij een snelle transient respons.

De interne referentie maakt het mogelijk om de uitgangsspanning te regelen tot 0,6 V met een hoge feedback spanningsnauwkeurigheid van 1% over het junctietemperatuurbereik van -40anddeg;C tot 125anddeg;C. De 1-A, 2-A, 3-A schaalbare pin-to-pin en BOM-to-BOM compatibele apparaatfamilie kan worden gebruikt met kleine 470-nH inductoren.

De TPS6282x bevat een automatisch geactiveerde power save mode om een hoog rendement te behouden tot zeer lichte belastingen.

Het apparaat beschikt over een Power Good signaal en een interne soft-start schakeling. Het kan werken in 100% modus. Voor foutbescherming bevat het een HICCUP stroombegrenzing en een thermische uitschakeling.

De TPS6282x zijn verpakt in een 2 mm x 1,5 mm QFN-8 package.
