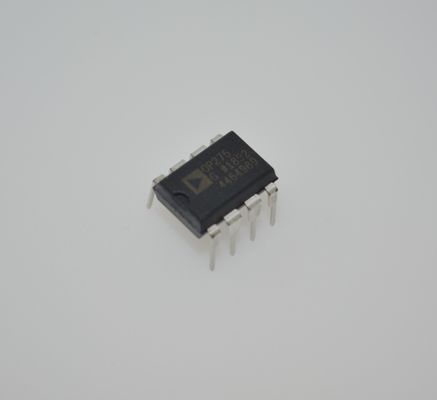

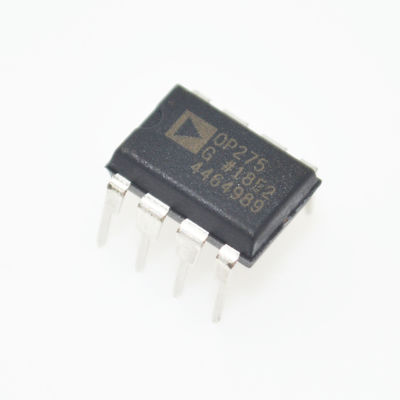

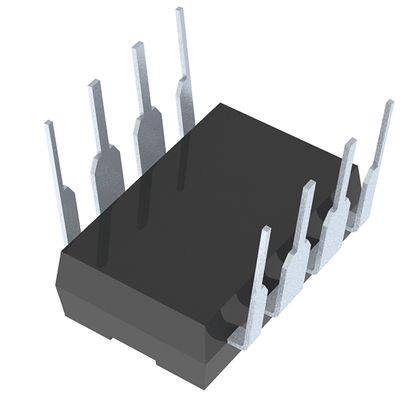

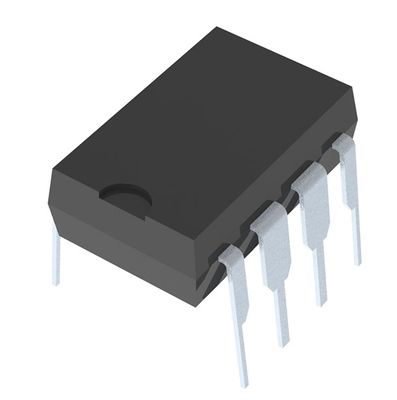

OP275GPZ Gerenommeerde Audio Op-Amp met Bipolar/JFET Blend 5MHz Bandbreedte 22V/μs Slew Rate Low 6nV/√Hz Noise High 10mA Drive ±4 tot ±22V Range en DIP-8/SOIC-8 Package

OP275GPZ Bekende Audio Op-Amp met Bipolaire/JFET Mix 5MHz Bandbreedte 22V/andmicro;s Snelheid Lage 6nV/andradic;Hz Ruissnelheid Hoge 10mA Drive andplusmn;4 tot andplusmn;22V Bereik en DIP-8/SOIC-8 Behuizing

andnbsp;

EIGENSCHAPPEN

Uitstekende Geluidskarakteristieken

Laag Ruiz: 6 nV/Hz

Lage Vervorming: 0.0006%

Hoge Snelheid: 22 V/andmicro;s

Brede Bandbreedte: 9 MHz

Lage Voedingsstroom: 5 mA

Lage Offsetspanning: 1 mV

Lage Offsetstroom: 2 nA

Eenheidsversterking Stabiel

SOIC-8 Behuizing

PDIP-8 Behuizing

andnbsp;

TOEPASSINGEN

Hoge Prestaties

Actieve Audio

Filters Snelle Versterkers

Integratoren

andnbsp;

BESCHRIJVING

De OP275 is de eerste versterker met een Butler Amplifier front-end. Dit nieuwe front-end ontwerp combineert zowel bipolaire als JFET-transistors om versterkers te verkrijgen met de nauwkeurigheid en lage ruisprestaties van bipolaire transistors, en de snelheid en geluidskwaliteit van JFET's. Totale Harmonische Vervorming plus Ruis is gelijk aan die van eerdere audioversterkers, maar bij veel lagere voedingsstromen.

Een zeer lage l/f-hoek van minder dan 6 Hz handhaaft een vlakke ruisdichtheidsrespons. Of ruis nu wordt gemeten bij 30 Hz of 1 kHz, deze is slechts 6 nVHz. Het JFET-gedeelte van de ingangstrap geeft de OP275 zijn hoge snelheden om vervorming laag te houden, zelfs wanneer grote uitgangszwaaien vereist zijn, en de 22 V/andmicro;s snelheid van de OP275 is de snelste van alle standaard audioversterkers. Het beste van alles is dat deze lage ruis en hoge snelheid worden bereikt met minder dan 5 mA voedingsstroom, lager dan elke standaard audioversterker.

Verbeterde dc-prestaties worden ook geleverd met bias- en offsetstromen die aanzienlijk zijn verminderd ten opzichte van puur bipolaire ontwerpen. De ingangs-offsetspanning is gegarandeerd op 1 mV en is typisch minder dan 200 andmicro;V. Hierdoor kan de OP275 worden gebruikt in veel dc-gekoppelde of sum ming-toepassingen zonder de noodzaak van speciale selecties of de toegevoegde ruis van extra offset-aanpassingscircuits.

De uitgang is in staat om 600  belastingen aan te sturen tot 10 V rms met behoud van lage vervorming. THD + Ruis bij 3 V rms is een lage 0,0006%.

De OP275 is gespecificeerd over het uitgebreide industriële (andndash;40anddeg;C tot +85anddeg;C) temperatuurbereik. OP275's zijn verkrijgbaar in zowel plastic DIP- als SOIC-8-behuizingen. SOIC-8-behuizingen zijn verkrijgbaar in rollen van 2500 stuks. Veel audioversterkers worden om verschillende redenen niet aangeboden in SOIC-8 surface-mount behuizingen; de OP275 is echter zo ontworpen dat hij volledige prestaties biedt in surface-mount verpakkingen.

andnbsp;

INFORMATIE

andnbsp;

Tekening
