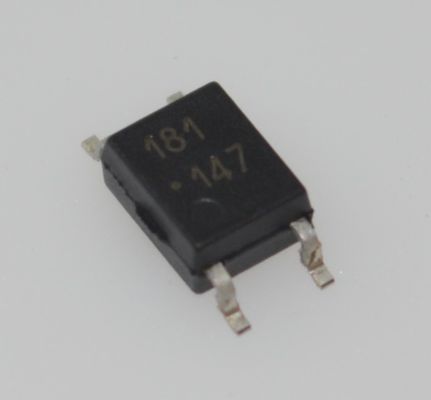

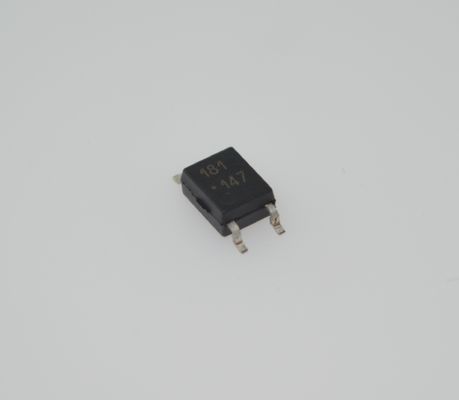

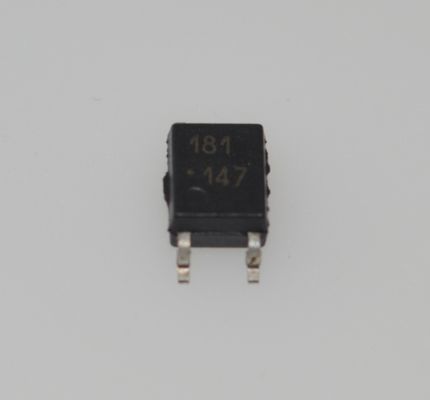

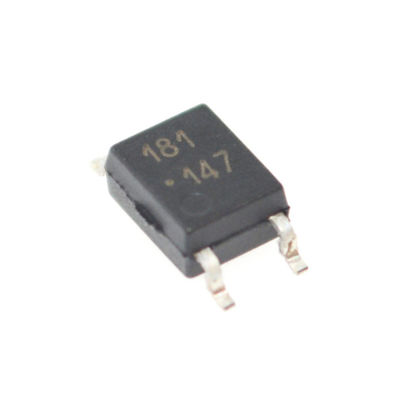

HCPL-181-000E 1MBd High-Speed Optocoupler met 50kV/μs CMR 3.75mm Creage 5000Vrms Isolatie -40°C tot +105°C 0.5mA Low IF UL/CUL/BSI Certified SOIC-8 Package

HCPL-181-000E 1MBd High-Speed Optocoupler met 50kV/μs CMR 3.75mm Creage 5000Vrms Isolatie -40°C tot +105°C 0.5mA Low IF UL/CUL/BSI Gecertificeerd SOIC-8 Pakket

Kenmerken

 Stroomoverdrachtsverhouding

  (CTR: minimaal 50% bij IF = 5 mA, VCE = 5V)

 Hoge input-output isolatiespanning

  (Viso = 3750 Vrms)

 Hoge collector-emitter spanning

  (VCEO = 80V)

 Responstijd

  (tr: typisch, 4 μs bij VCE = 2V, IC = 2 mA, RL = 100Ω)

 Mini-flat pakket (2,0 mm profiel) in tape en reel pakket

 UL goedgekeurd

 CSA goedgekeurd

 IEC 60747-5-5 goedgekeurd

 Beschikbare opties:

  – IEC 60747-5-5 goedkeuringen (060)

Toepassingen

 I/O-interfaces voor computers

 Systeemtoepassingen, meetinstrumenten

 Signaaloverdracht tussen circuits met verschillende potentialen en impedanties

 Terugkoppelingscircuit in voeding

Beschrijving

De Broadcom® HCPL-181 bevat een lichtemitterende diode optisch gekoppeld aan een fototransistor. Het is verpakt in een 4-pins mini-flat SMD-pakket met een profiel van 2,0 mm. De kleine afmetingen van dit product zorgen voor aanzienlijke ruimtebesparing. Het pakketvolume is 30% kleiner dan dat van het conventionele DIP-type. De input-output isolatiespanning is 3750 Vrms. De responstijd, tr, is typisch 4 μs en de minimale CTR is 50% bij een ingangsstroom van 5 mA.

INFORMATIE

Tekening

Ons voordeel:telefoons, PDA's, notebook comput.ers

• Producten van hoge kwaliteit --- onze aanbiedingen zijn 100% nieuw en origineel, ROHS
• Concurrerende prijs --- goede aankoopkanalen met een goede prijs.
• Professionele service --- strenge kwaliteitstests vóór verzending en perfecte after-sales service na aankoop.
• Voldoende voorraad --- Met de steun van ons sterke inkoopteam,
• Snelle levering --- wij verzenden de goederen binnen 1-3 werkdagen na bevestiging van de betaling.

zorg ervoor dat u aan uw behoefte voldoet voor alle soorten componenten.^_^
