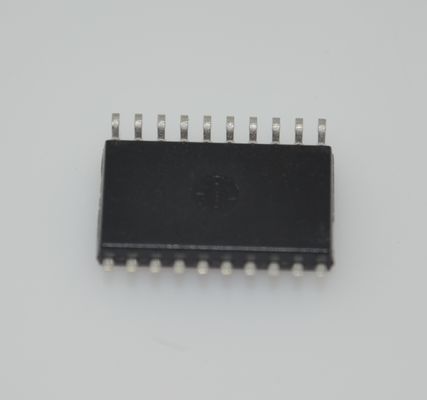

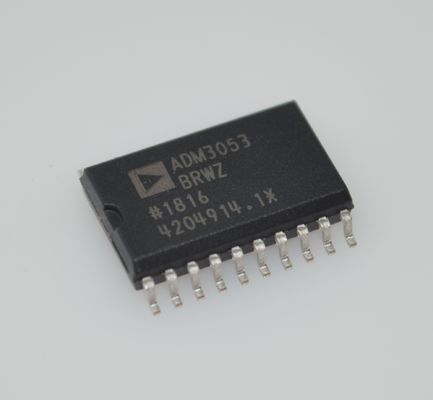

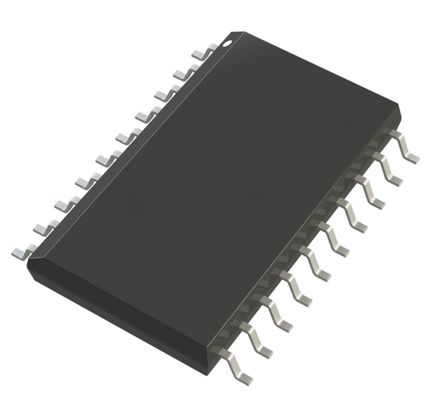

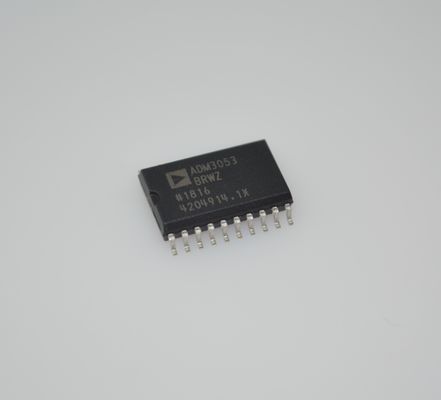

ADM3053BRWZ 5kV rms Geïsoleerde CAN-transceiver met geïntegreerde geïsoleerde DC-DC ISO 11898-2 1Mbps Hoog CMTI SOIC-20 pakket voor industriële netwerken en motorbesturing

ADM3053BRWZ 5 kV rms geïsoleerde CAN-transceiver met geïntegreerde geïsoleerde DC-DC ISO 11898-2 1 Mbps High CMTI SOIC-20-pakket voor industriële netwerken en motorbesturing

andnbsp;

KENMERKEN

2,5 kV rms signaal- en stroomgeïsoleerde CAN-transceiver

isoPower geïntegreerde geïsoleerde dc-naar-dc-omvormer

5 V werking op VCC

5 V of 3,3 V werking op VIO

Voldoet aan de ISO 11898-standaard

Hoge datasnelheden tot 1 Mbps

Niet-aangedreven nodes verstoren de bus niet

Sluit 110 of meer nodes aan op de bus

Hellingregeling voor verminderde EMI

Thermische uitschakelbeveiliging

Hoge common-mode transient immunity: >25 kV/andmu;s

Veiligheids- en regelgevingsgoedkeuringen

andnbsp; UL-erkenning

andnbsp; andnbsp; 2500 V rms gedurende 1 minuut per UL 1577

andnbsp; CSA Component Acceptance Notice 5A

andnbsp; VDE-conformiteitscertificaat

andnbsp; DIN EN 60747-5-2 (VDE 0884 Part 2): 2003-01

andnbsp; andnbsp; VIORM = 560 V piek

Industriële bedrijfstemperatuurbereik (andminus;40anddeg;C tot +85anddeg;C)

Verkrijgbaar in een wide-body, 20-pins SOIC-pakket

andnbsp;

TOEPASSINGEN

CAN-databussen

Industriële veldnetwerken

andnbsp;

BESCHRIJVING

De ADM3053 is een geïsoleerde controller area network (CAN) fysieke laag transceiver met een geïntegreerde geïsoleerde dc-naar-dc-omvormer. De ADM3053 voldoet aan de ISO 11898-standaard.

Het apparaat maakt gebruik van Analog Devices, Inc., iCouplerandreg;-technologie om een 2-kanaals isolator, een CAN-transceiver en Analog Devices isoPowerandreg; dc-naar-dc-omvormer te combineren in een enkel SOIC-surface mount-pakket. Een on-chip oscillator geeft een paar vierkante golfvormen af die een interne transformator aansturen om geïsoleerde stroom te leveren. Het apparaat wordt gevoed door een enkele 5 V-voeding, wat een volledig geïsoleerde CAN-oplossing realiseert.

De ADM3053 creëert een volledig geïsoleerde interface tussen de CAN-protocolcontroller en de fysieke laagbus. Het is in staat om te werken met datasnelheden tot 1 Mbps.

Het apparaat heeft stroombegrenzings- en thermische uitschakelfuncties om te beschermen tegen kortsluiting aan de uitgang. Het onderdeel is volledig gespecificeerd over het industriële temperatuurbereik en is verkrijgbaar in een 20-pins, wide-body SOIC-pakket.

De ADM3053 bevat isoPower-technologie die hoogfrequente schakelende elementen gebruikt om stroom door de transformator over te dragen. Speciale zorg moet worden besteed aan de lay-out van de printplaat (PCB) om aan de emissienormen te voldoen. Raadpleeg de AN-0971 Application Note, Recommendations for Control of Radiated Emissions with isoPower Devices, voor details over overwegingen voor de lay-out van de printplaat.

andnbsp;

INFORMATIE

andnbsp;

Tekening
