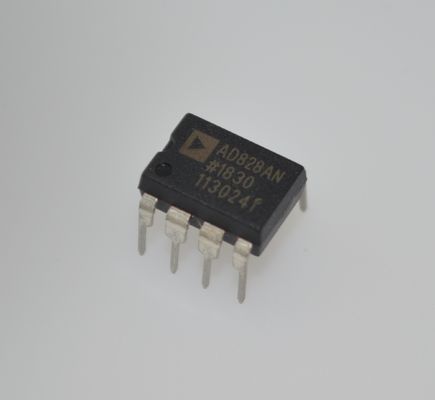

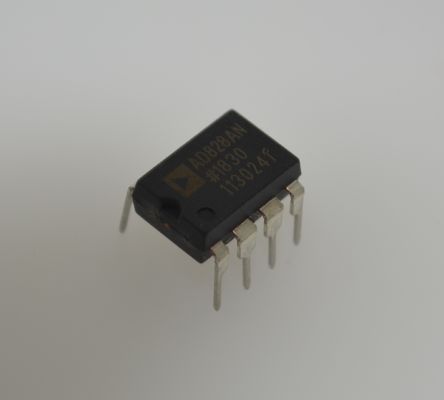

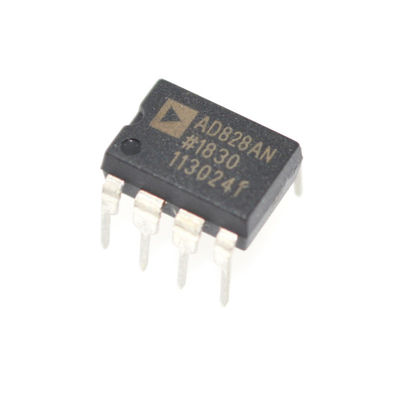

AD828ANZ Dual 50MHz Low Noise Video Op Amp 1200V/μs Slew Rate 0.02%/0.03° Diff Gain/Phase Internal Gain-Setting Resistors voor High Speed Imaging CCD Processing en Ultrasone Systemen

AD828ANZ Dual 50MHz Low Noise Video Op Amp 1200V/andmicro;s Snelheid 0,02%/0,03anddeg; Diff Gain/Phase Interne Gain-Setting Weerstanden voor High-Speed Imaging CCD-verwerking en Ultrasoundsystemen

andnbsp;

EIGENSCHAPPEN

Uitstekende Videoprestaties

andnbsp; Differentieel Gain- en Fasefout van 0,01% en 0,05anddeg;

Hoge Snelheid

andnbsp; 130 MHz 3 dB Bandbreedte (G = +2)

andnbsp; 450 V/ s Snelheid

andnbsp; 80 ns Settling Time tot 0,01%

Laag Vermogen

andnbsp; 15 mA Max. Voedingsstroom

Hoge Output Drive Capaciteit

andnbsp; 50 mA Minimum Output Stroom per Versterker

andnbsp; Ideaal voor het aansturen van afgesloten kabels

Flexibele Voeding

andnbsp; Gespecificeerd voor +5 V, 5 V en 15 V werking

andnbsp; andplusmn;3,2 V Min. Output Swing in een 150 Belasting (VS = 5 V)

Uitstekende DC-prestaties

andnbsp; 2,0 mV Input Offset Voltage

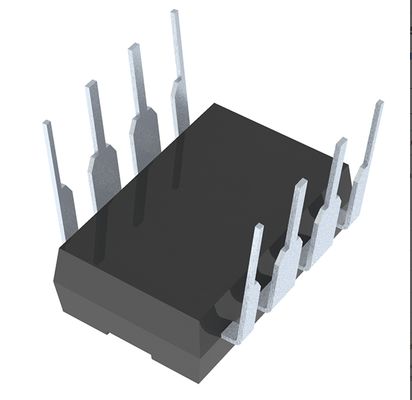

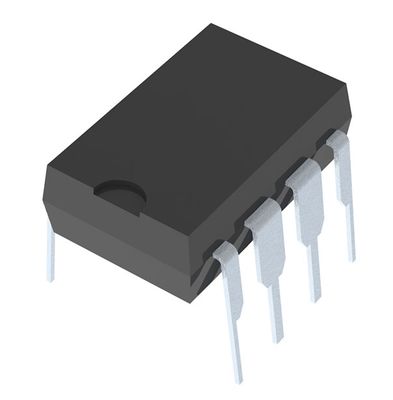

Verkrijgbaar in 8-pins SOIC en 8-pins Plastic Mini-DIP

andnbsp;

Toepassingen

1: Professionele Video- en Broadcastapparatuur

Voorbeelden: Videolijnstuurprogramma's, video-routing switchers, broadcast-camerakanalen, professionele videocapturekaarten.

Reden: De uitzonderlijk lage differentieel gainfout (0,02%) en differentieel fasefout (0,03anddeg;) minimaliseren kleurvervorming, waardoor hoogwaardige videosignalen worden gegarandeerd, wat een kritieke maatstaf is in professionele video.

2: Medische Beeldsystemen

Voorbeelden: Front-end ontvangstcircuits in medische ultrasoundsystemen, draagbare ultrasoundapparaten.

Reden: De hoge bandbreedte (50 MHz) en hoge slew rate (1200 V/andmicro;s) maken precieze versterking en transmissie van hoogfrequente echobevestigingssignalen mogelijk, terwijl de prestaties met weinig ruis helpen de beeld-signaal-ruisverhouding en helderheid te verbeteren.

3: High-Speed Data Acquisition Systems

Voorbeelden: CCD (Charge-Coupled Device) signaalverwerking kanalen in beeldvormingssystemen, driverversterkers voor high-speed ADCs (Analoge-naar-Digitale Converters), oscilloscoop front-ends.

Reden: Het kan snel reageren op en zwakke signalen van sensoren (zoals CCD's) versterken en deze getrouw aansturen naar volgende ADCs zonder de signaalintegriteit te verminderen.

4: Communicatie- en RF-systemen

Voorbeelden: Intermediate Frequency (IF) versterking, signaalconditionering.

Reden: De voldoende bandbreedte en slew rate stellen het in staat om RF-signalen in het IF-bereik te verwerken voor versterking en buffering.

andnbsp;

BESCHRIJVING

De AD828 is een goedkope, dual video op amp geoptimaliseerd voor gebruik in video-toepassingen die versterkingen van +2 of meer en een hoge output drive capaciteit vereisen, zoals kabelaansturing. Vanwege het lage vermogen en de single-supply functionaliteit, samen met uitstekende differentiële gain- en fasefouten, is de AD828 ideaal voor stroomgevoelige toepassingen zoals videocamera's en professionele videoapparatuur.

Met videospecificaties zoals 0,1 dB vlakheid tot 40 MHz en lage differentiële gain- en fasefouten van 0,01% en 0,05anddeg;, samen met 50 mA uitgangsstroom per versterker, is de AD828 een uitstekende keuze voor elke video-toepassing. De 130 MHz gain bandbreedte en 450 V/andmicro;s slew rate maken de AD828 nuttig in veel high-speed toepassingen, waaronder videomonitoren, CATV, kleurenkopieerapparaten, beelddscanners en faxmachines.

De AD828 is volledig gespecificeerd voor werking met een enkele 5 V voeding en met dubbele voedingen van andplusmn;5 V tot andplusmn;15 V. Deze flexibiliteit in de voeding, in combinatie met een zeer lage voedingsstroom van 15 mA en uitstekende AC-eigenschappen onder alle voedingsomstandigheden, maken de AD828 de ideale keuze voor veel veeleisende maar stroomgevoelige toepassingen.

De AD828 is een spanningsfeedback op amp die uitblinkt als een gain-trap (versterkingen > +2) of actief filter in high-speed en videosystemen en bereikt een settling time van 45 ns tot 0,1%, met een lage input offset voltage van 2 mV max.

De AD828 is verkrijgbaar in goedkope, kleine 8-pins plastic mini-DIP- en SOIC-pakketten.

andnbsp;

INFORMATIE

andnbsp;

Tekening
