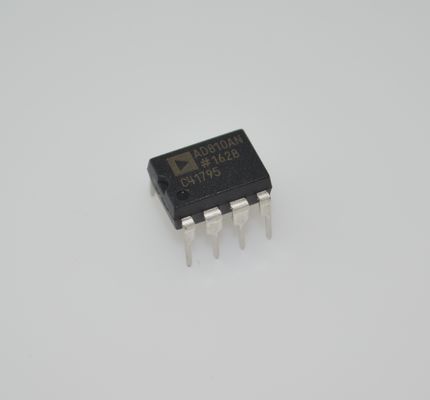

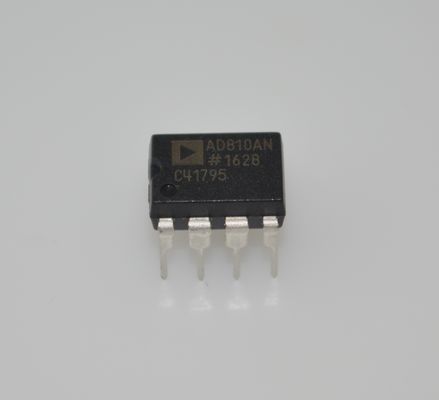

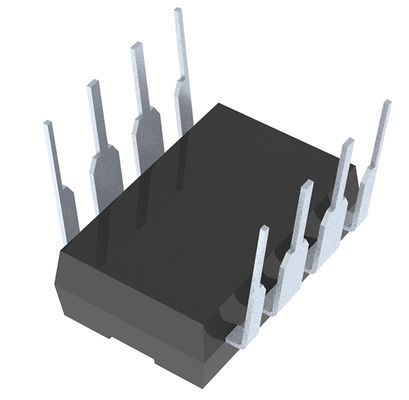

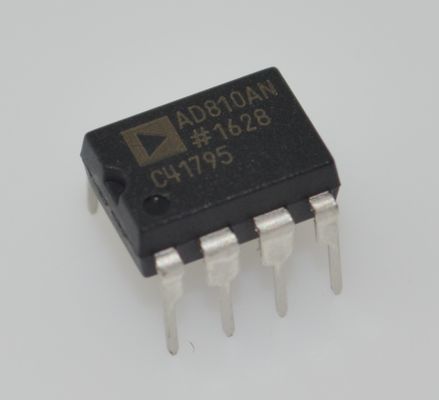

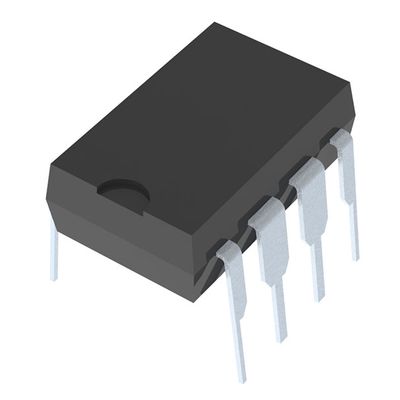

AD810ANZ High-Speed 300MHz Current Feedback Op Amp 2000V/μs Slew Rate Low Differential Gain/Phase Error van 0,02%/0,02° Stabiel bij hoge capacitieve belastingen voor professionele video- en RF-systemen

AD810ANZ High-Speed 300MHz Current Feedback Op Amp 2000V/µs Slew Rate Lage Differentiële Gain/Fase Fout van 0,02%/0,02° Stabiel op Hoge Capacitieve Belastingen voor Professionele Video- en RF-systemen

KENMERKEN

Hoge snelheid

  80 MHz typische -3 dB bandbreedte (G = +1)

  75 MHz typische -3 dB bandbreedte (G = +2)

  1000 V/µs typische slew rate

  50 ns typische settling time tot 0,1% (VOUT = 10 V stap)

Ideaal voor video-toepassingen

  30 MHz typische 0,1 dB bandbreedte (G = +2, VS = ±15 V)

  0,02% typische differentiële gain (VS = ±15 V)

  0,04° typische differentiële fase (VS = ±15 V)

Laag geluidsniveau

  2,9 nV/√Hz typische ingangsspanningsruis

  13 pA/√Hz typische inverterende ingangsstroomruis

Laag vermogen

  8,0 mA maximale voedingsstroom (rust)

  2,1 mA typische voedingsstroom (power-down modus)

Hoogwaardige uitschakelfunctie

  Uitschakeltijd: 100 ns typisch

  Break-before-make gegarandeerd

  Ingang-naar-uitgang isolatie van 64 dB (uit-toestand)

Flexibele werking

Gespecificeerd voor ±5 V en ±15 V werking

±2,9 V typische uitgangszwaai in een 150 Ω belasting (VS = ±5 V)

TOEPASSINGEN

Professionele videocamera's

Multimedia systemen

NTSC-, PAL- en SECAM-compatibele systemen

Video line drivers

ADC- of DAC-buffers

DC-herstelcircuits

BESCHRIJVING

De AD810 is een composiet- en HDTV-compatibele, current feedback, video-operationele versterker, ideaal voor gebruik in systemen zoals multimedia, digitale bandrecorders en videocamera's. De 0,1 dB vlakheidsspecificatie bij een bandbreedte van 30 MHz (G = +2) en de differentiële gain en fase van 0,02% en 0,04° (NTSC) maken de AD810 ideaal voor elk video-systeem van broadcastkwaliteit. Al deze specificaties zijn onder belastingsomstandigheden van 150 Ω (één 75 Ω achterwaarts afgesloten kabel).

De AD810 is ideaal voor stroomgevoelige toepassingen zoals videocamera's en biedt een lage voedingsstroom van maximaal 8,0 mA. De uitschakelfunctie vermindert de voedingsstroom tot slechts 2,1 mA, terwijl de versterker niet in gebruik is, om stroom te besparen. Bovendien is de AD810 gespecificeerd over een voedingsbereik van ±5 V tot ±15 V.

De AD810 werkt goed als een ADC- of DAC-buffer in videosystemen vanwege zijn unity gain (G = +1) -3 dB bandbreedte van 80 MHz. Omdat de AD810 een transimpedantieversterker is, kan deze bandbreedte worden gehandhaafd over een breed scala aan gains, terwijl een lage ruis van 2,9 nV/√Hz wordt geboden voor toepassingen met een groot dynamisch bereik.
