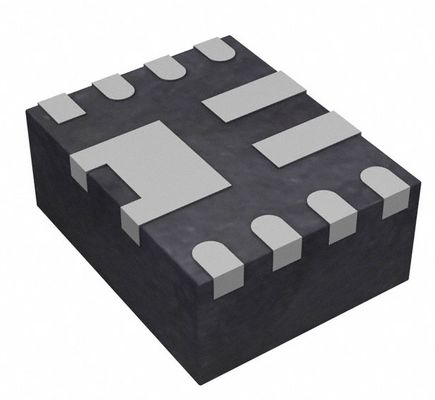

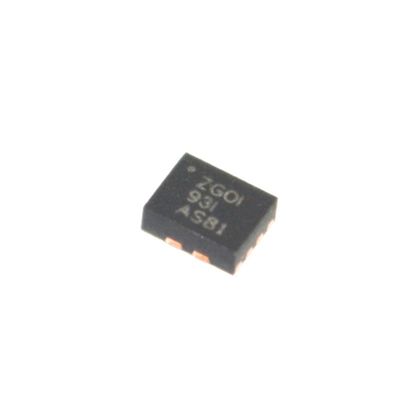

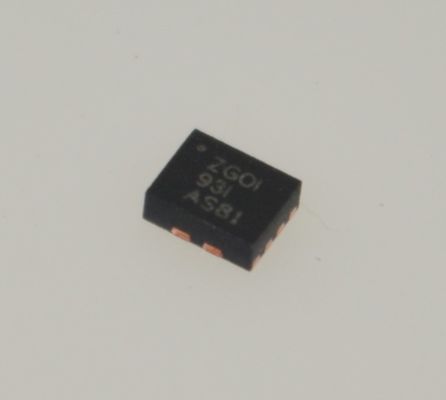

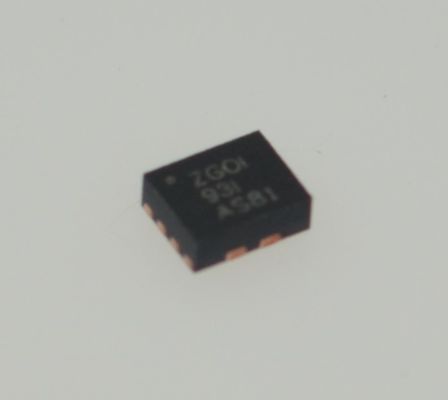

TPS61089RNRR 2.5A Boost Converter 2.5V-12V Input 95% Efficiency Ultra-Compact Low Ripple Programmable Full Protection Wide -40°C to 125°C Range

TPS61089RNRR 2,5A Boost Converter 2,5V-12V Input 95% Efficiëntie Ultra-Compacte Lage Rimpel Programmeerbare Volledige Bescherming Breed -40°C tot 125°C Bereik

Kenmerken

• Ingangsspanningsbereik: 2,7 V tot 12 V

• Uitgangsspanningsbereik: 4,5 V tot 12,6 V

• Tot 90% efficiëntie bij VIN = 3,3 V, VOUT = 9 V en IOUT = 2 A

• Weerstand-programmeerbare piek stroombegrenzing tot 10 A voor hoge puls stroom

• Instelbare schakelfrequentie: 200 kHz tot 2,2 MHz

• 4-ms ingebouwde soft start tijd

• PFM-bedrijfsmodus bij lichte belasting (TPS61089)

• Geforceerde PWM-bedrijfsmodus bij lichte belasting (TPS610891)

• Interne overspanningsbeveiliging van de uitgang bij 13,2 V

• Cyclus-per-cyclus overstroombeveiliging

• Thermische uitschakeling

• 2,00-mm × 2,50-mm VQFN HotRodandtrade; behuizing

Toepassingen

• Bluetoothandtrade; speaker

• Snellaad powerbank

• Draagbare POS-terminal

Beschrijving

De TPS61089x vertegenwoordigt de TPS61089 en de TPS610891. De TPS61089x is een volledig geïntegreerde synchrone boost converter met een 19-mΩ hoofdschakelaar en een 27-mΩ gelijkrichter schakelaar. Het apparaat biedt een zeer efficiënte en kleine stroomoplossing voor draagbare apparatuur. De TPS61089x heeft een breed ingangsspanningsbereik van 2,7 V tot 12 V om toepassingen te ondersteunen die worden gevoed met één-cel of twee-cel lithium-ion/polymeer batterijen. De TPS61089x heeft een continue schakelstroomcapaciteit van 7 A en biedt een uitgangsspanning tot 12,6 V.

De TPS61089x gebruikt een adaptieve constante off-time piek stroomregelingstopologie om de uitgangsspanning te regelen. Bij matige tot zware belasting werkt de TPS61089x in de pulsbreedtemodulatie (PWM) modus. Bij lichte belasting werkt de TPS61089 in de pulsfrequentiemodulatie (PFM) modus om de efficiëntie te verbeteren, terwijl de TPS610891 nog steeds in de PWM-modus werkt om problemen met de toepassing veroorzaakt door een lage schakelfrequentie te voorkomen. De schakelfrequentie in PWM-modus is instelbaar van 200 kHz tot 2,2 MHz. De TPS61089x implementeert ook een ingebouwde 4-ms soft start functie en een instelbare piek schakelstroombegrenzingsfunctie. Daarnaast biedt het apparaat 13,2-V overspanningsbeveiliging van de uitgang, cyclus-per-cyclus overstroombeveiliging en thermische uitschakelbeveiliging.

De TPS61089x is verkrijgbaar in een extreem compact formaat van een 2,0-mm × 2,5-mm 11-pins VQFN-behuizing.

INFORMATIE

Tekening
