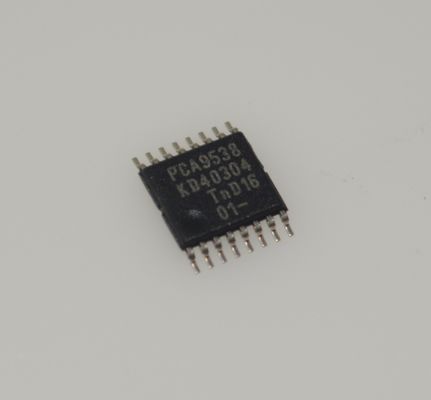

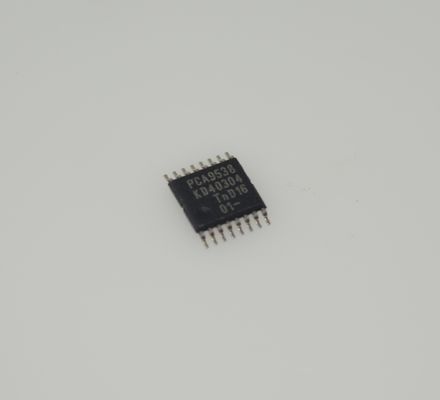

PCA9538PW 8-bit I2C I/O Expander with Low Voltage Operation Interrupt Output Polarity Inversion Low Standby Current and Small Package for Servers LCDs and Industrial Control

PCA9538PW 8-bit I2C I/O Expander met laagspanningswerking, interrupt-uitgang, polariteitsinversie, laag stand-by stroomverbruik en kleine behuizing voor servers, LCD's en industriële besturing

andnbsp;

Kenmerken

andbull; Laag stand-by stroomverbruik van 1 enmu;A max

andbull; I2C naar parallelle poort expander

andbull; Open-drain actieve-lage interrupt-uitgang

andbull; Actieve-lage reset-ingang

andbull; Bedrijfsspanning van 2,3 V tot 5,5 V

andbull; 5-V Tolerante I/O-poorten

andbull; 400-kHz snelle I2C-bus

andbull; Twee hardware-adres pinnen maken maximaal vier apparaten op de I2C/SMBus mogelijk

andbull; Ingangs- en uitgangsconfiguratieregister

andbull; Polariteitsinversieregister

andbull; Opstarten met alle kanalen geconfigureerd als ingangen

andbull; Geen storing bij het opstarten

andbull; Ruisfilter op SCL/SDA-ingangen

andbull; Vergrendelde uitgangen met hoge stroomaandrijving, maximale capaciteit voor het direct aansturen van LED's

andbull; Vergrendelingsprestaties overschrijden 100 mA per JESD 78, klasse II

andbull; ESD-bescherming overschrijdt JESD 22

andnbsp; andndash; 2000-V Human-body model (A114-A)

andnbsp; andndash; 200-V Machine model (A115-A)

andnbsp; andndash; 1000-V Charged-device model (C101)

andnbsp;

Toepassingen

1. Servers en datacenterhardware

Belangrijkste voordelen:De Iandsup2;C-interface maakt gecentraliseerd beheer mogelijk, terwijl de interrupt-uitgangsfunctie real-time respons op statuswijzigingen mogelijk maakt, waardoor deze geschikt is voor hardwarebewaking met hoge dichtheid.

Typische toepassingen:Ventilatorregeling op servermoederborden, bewaking van de voedingsstatus, signaaluitbreiding van hot-swap backplane en chassis-sensormanagement.

2. Industriële besturing en automatisering

Belangrijkste voordelen:Brede spanningscompatibiliteit (1,65 V tot 5,5 V) en ondersteuning voor industriële temperatuurbereiken in zware omgevingen; interrupt-functionaliteit vermindert MCU-polling overhead.

Typische toepassingen:PLC I/O-uitbreiding, acquisitie van sensorstatus, interfaces voor motorcontrollers, industriële paneelknop- en indicatorbesturing.

3. Consumentenelektronica en weergaveapparaten

Belangrijkste voordelen:Kleine behuizing (TSSOP-16) bespaart ruimte, laag stand-by stroomverbruik verlengt de levensduur van de batterij en polariteitsinversie vereenvoudigt het circuitontwerp.

Typische toepassingen:Slimme apparaatbesturingskaarten, LCD TV/monitor-toetsinterfaces, drone-afstandsbedieningen, slimme huissensorknopen.

4. Embedded systems en IoT-apparaten

Belangrijkste voordelen:De Iandsup2;C-bus bespaart MCU-pinbronnen, laag stroomverbruik is geschikt voor scenario's met batterijvoeding en configureerbare I/O-richting verbetert de flexibiliteit.

Typische toepassingen:IoT-gateway-interface-uitbreiding, functionaliteitsuitbreiding van embedded development boards, data loggers op batterijen, draagbare apparaatbesturing.

andnbsp;

Beschrijving

De PCA9538 is een 8-bit I/O expander voor algemene parallelle input en output (I/O) uitbreiding voor het two-line bidirectional I2C bus (of SMBus) protocol. Dit apparaat kan werken met een voedingsspanningsbereik van 2,3 V tot 5,5 V. Dit apparaat ondersteunt zowel 100-kHz (Standard-mode) als 400-kHz (Fast-mode) klokfrequenties. Dit apparaat, samen met andere I/O expanders, biedt een eenvoudige oplossing wanneer extra I/O's nodig zijn voor schakelaars, sensoren, drukknoppen, LED's, ventilatoren, enzovoort.

De kenmerken van de PCA9538 omvatten een interrupt die wordt gegenereerd op de INT-pin wanneer de status van een ingangspoort verandert. De A0- en A1-hardware selecteerbare adres pinnen maken maximaal vier PCA9538-apparaten op dezelfde I2C-bus mogelijk. Dit apparaat kan ook worden gereset naar de standaardstatus met behulp van de RESET-functie of door de voeding te cyclen om een power-on reset te veroorzaken.

INT kan worden aangesloten op de interrupt-ingang van een microcontroller. Door een interruptsignaal op deze lijn te verzenden, kan de externe I/O de microcontroller informeren als er inkomende gegevens op zijn poorten zijn, zonder via de I2C-bus te hoeven communiceren. Zo kan de PCA9538 een eenvoudig slave-apparaat blijven.

De apparaatuitgangen (vergrendeld) hebben een hoge stroomaandrijvingscapaciteit voor het direct aansturen van LED's. Het heeft een laag stroomverbruik.

Twee hardwarepinnen (A0 en A1) worden gebruikt om het vaste I2C-adres te programmeren en te variëren en maken het mogelijk dat maximaal vier apparaten dezelfde I2C-bus of SMBus delen.

andnbsp;

INFORMATIE

andnbsp;

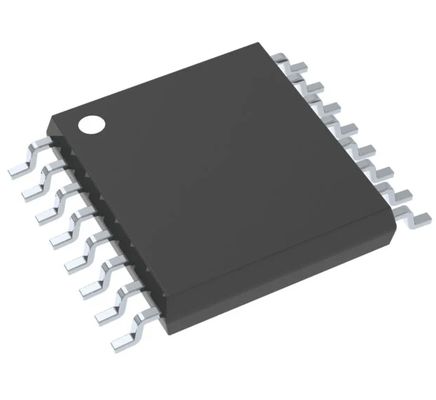

Tekening
