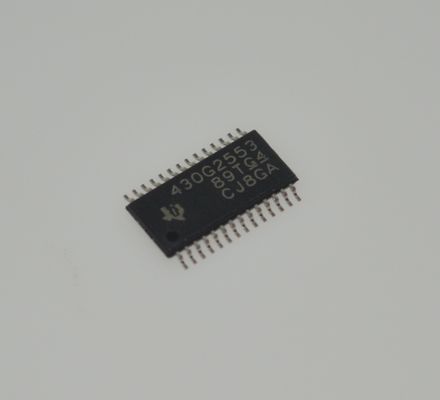

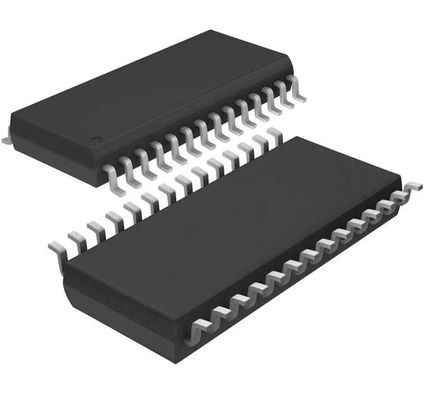

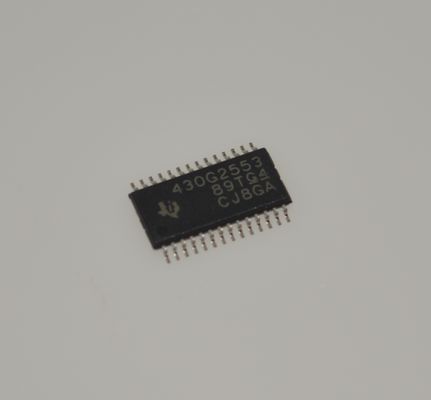

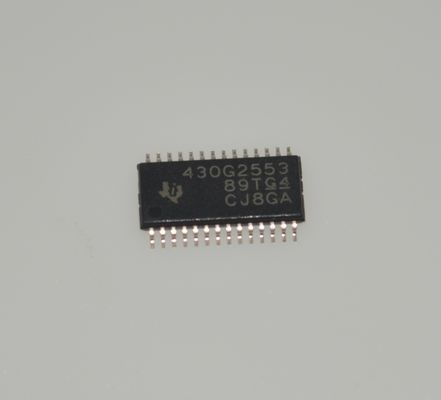

MSP430G2553IPW28R: 16MHz 16-bit Ultra-Low-Power MCU with 16KB Flash, 512B RAM, 10-bit ADC, Timer, UART/SPI/I2C, On-chip Emulation and Extended Temp Range for Embedded Systems

MSP430G2553IPW28R: 16MHz 16-bit Ultra-Low-Power MCU met 16KB Flash, 512B RAM, 10-bit ADC, Timer, UART/SPI/I2C, On-chip Emulatie & Uitgebreid Temperatuurbereik voor Embedded Systems

andnbsp;

FUNCTIES

andbull; Laagspanningsbereik: 1,8 V tot 3,6 V

andbull; Ultra-laag stroomverbruik

andnbsp; andndash; Actieve modus: 230 andmicro;A bij 1 MHz, 2,2 V

andnbsp; andndash; Standby-modus: 0,5 andmicro;A

andnbsp; andndash; Uit-modus (RAM-behoud): 0,1 andmicro;A

andbull; Vijf energiebesparende modi

andbull; Ultra-snel ontwaken uit de standby-modus in minder dan 1 andmicro;s

andbull; 16-Bit RISC-architectuur, 62,5-ns instructiecyclustijd

andbull; Basisklokmoduleconfiguraties

andnbsp; andndash; Interne frequenties tot 16 MHz met vier gekalibreerde frequenties

andnbsp; andndash; Interne zeer laagvermogen laagfrequente (LF) oscillator

andnbsp; andndash; 32-kHz kristal

andnbsp; andndash; Externe digitale klokbron

andbull; Twee 16-Bit Timer_A met drie capture/compare registers

andbull; Tot 24 capacitieve-touch-geactiveerde I/O-pinnen

andbull; Universele seriële communicatie-interface (USCI)

andnbsp; andndash; Verbeterde UART die automatische baudrate-detectie ondersteunt (LIN)

andnbsp; andndash; IrDA-encoder en -decoder

andnbsp; andndash; Synchrone SPI

andnbsp; andndash; Iandsup2;Candtrade;

andbull; On-Chip Comparator voor analoge signaalvergelijkingsfunctie of helling analoog-naar-digitaal (A/D) conversie

andbull; 10-Bit 200-ksps analoog-naar-digitaal (A/D) converter met interne referentie, sample-and-hold en autoscan (zie tabel 1)

andbull; Brownout-detector

andbull; Seriële on-board programmering, geen externe programmeerspanning nodig, programmeerbare codebescherming door beveiligingszekering

andbull; On-Chip emulatielogica met Spy-Bi-Wire-interface

andbull; Familieleden worden samengevat in tabel 1

andbull; Opties voor verpakkingandndash; TSSOP: 20-pins, 28-pinsandndash; PDIP: 20-pinsandndash; QFN: 32-pins

andnbsp;

Toepassingen

1. Draagbare medische en gezondheidsmonitoringapparaten

Belangrijkste voordelen benut: Ultra-laag vermogen (meerdere laagvermogenmodi, bijv. LPM3/LPM4) verlengt de levensduur van de batterij; de 10-bits ADC verkrijgt direct analoge sensorsignalen.

Typische toepassingen: Handheld pulsoximeters, digitale thermometers, draagbare glucosemeters, instap-wearable gezondheidsbanden.

2. Consumentenelektronica en persoonlijke draagbare apparaten

Belangrijkste voordelen benut: Klein formaat (TSSOP-28) en laag stroomverbruik maken het geschikt voor scenario's met beperkte ruimte en stroom.

Typische toepassingen: Afstandsbedieningen, elektrisch speelgoed, digitale tandenborstels, basis smartwatches, draagbare gadgets.

3. Industriële detectie- en controlesystemen

Belangrijkste voordelen benut: Geïntegreerde ADC, timers en communicatie-interfaces (UART/SPI/I2C) verbinden en besturen verschillende sensoren; uitgebreid temperatuurbereik ondersteunt zwaardere omgevingen.

Typische toepassingen: Sensorhubs, dataloggers, flowmeters, eenvoudige motorbesturing, industriële afstandsbedieningen.

4. Slimme woning en automatisering

Belangrijkste voordelen benut: Overvloedige I/O's en communicatie-interfaces vergemakkelijken de connectiviteit en besturing van randapparatuur; ultra-laag vermogen is geschikt voor batterijgevoede always-on apparaten.

Typische toepassingen: Slimme sloten, temperatuur-/vochtigheidssensorknopen, slimme schakelaars, alarmen, garagedeurcontrollers.

5. IoT-eindknooppunten

Belangrijkste voordelen benut: Dient als een hoofdcontroller voor het verzamelen van sensorgegevens en het uploaden via seriële interfaces (bijv. Bluetooth/Wi-Fi-modules); het lage stroomverbruik is een belangrijk voordeel.

Typische toepassingen: Batterijgevoede draadloze sensorknooppunten, milieumonitors, agrarische IoT-sensoren.

andnbsp;

BESCHRIJVING

De Texas Instruments MSP430-familie van ultra-laagvermogen microcontrollers bestaat uit verschillende apparaten met verschillende sets randapparatuur die gericht zijn op verschillende toepassingen. De architectuur, gecombineerd met vijf laagvermogenmodi, is geoptimaliseerd om een verlengde levensduur van de batterij te bereiken in draagbare meettoepassingen. Het apparaat beschikt over een krachtige 16-bits RISC CPU, 16-bits registers en constante generatoren die bijdragen aan maximale code-efficiëntie. De digitaal gestuurde oscillator (DCO) maakt het mogelijk om in minder dan 1 andmicro;s te ontwaken uit laagvermogenmodi naar actieve modus.

De MSP430G2x13- en MSP430G2x53-series zijn ultra-laagvermogen mixed-signal microcontrollers met ingebouwde 16-bits timers, tot 24 I/O capacitieve-touch-geactiveerde pinnen, een veelzijdige analoge comparator en ingebouwde communicatiemogelijkheid met behulp van de universele seriële communicatie-interface. Bovendien hebben de MSP430G2x53-familieleden een 10-bits analoog-naar-digitaal (A/D) converter. Zie tabel 1 voor configuratiedetails.

Typische toepassingen zijn onder meer goedkope sensorsystemen die analoge signalen vastleggen, deze omzetten in digitale waarden en vervolgens de gegevens verwerken voor weergave of voor verzending naar een hostsysteem.

andnbsp;

INFORMATIE

andnbsp;

Tekening
