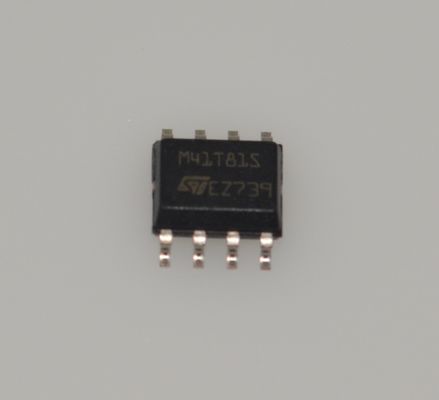

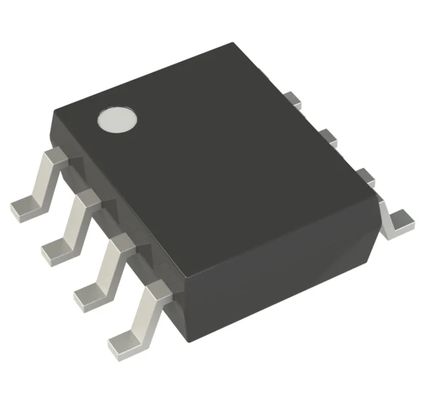

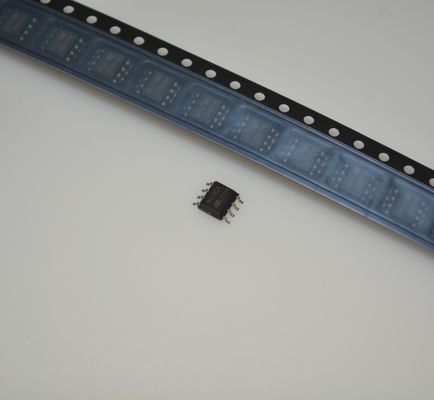

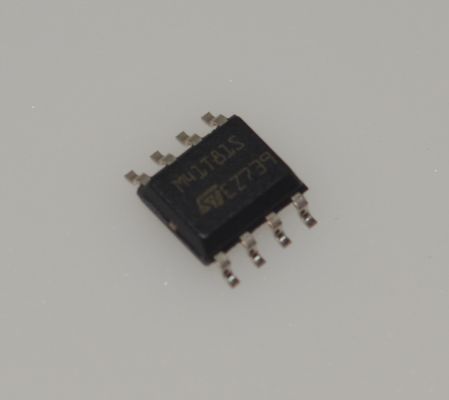

M41T81SM6F Serial I²C RTC with Battery Switchover 200ns Time-Keeping Low 400nA Current 2.5-5.5V Operation Industrial -40°C to +85°C 8-DIP Package Integrated Oscillator and Square Wave Output

M41T81SM6F Seriële Iandsup2;C RTC met batterijomschakeling 200ns Tijdbewaring Laag 400nA Stroom 2.5-5.5V Werking Industrieel -40anddeg;C tot +85anddeg;C 8-DIP-pakket Geïntegreerde Oscillator & Vierkante Golf Uitgang

andnbsp;

Kenmerken

■ Tellers voor tienden/honderdsten van seconden, seconden, minuten, uren, dag, datum, maand, jaar en eeuw

■ 32 KHz kristaloscillator met geïntegreerde belastingscapaciteit (12,5 pf) die uitzonderlijke oscillatorstabiliteit en werking met hoge kristalserie-weerstand biedt)

■ Oscillator stopdetectie (bewaakt klokwerking)

■ Seriële interface ondersteunt I2C-bus (400 kHz protocol)

■ Ultra-lage batterijvoedingsstroom van 0,6 enmicro;A (typ)

■ 2,0 tot 5,5 V klokwerkingsspanning

■ Automatische omschakeling en deselectie-circuit (vaste referentie) dat volledige werking biedt in 3,0 V-toepassingen)

■ VCC = 2,7 tot 5,5 V

■ 2,5 V andle; VPFD andle; 2,7 V

■ Uitschakeltijdstempel (HT-bit) waarmee de tijd die is verstreken in de batterijback-up kan worden bepaald

■ Batterij-laag-vlag

■ Programmeerbare alarm- en onderbreekfunctie (geldig, zelfs tijdens batterijback-upmodus)

■ Nauwkeurige programmeerbare watchdog-timer (van 62,5 ms tot 128 s)

■ Softwareklokkalibratie (om kristalafwijking als gevolg van temperatuur te compenseren)

■ Bedrijfstemperatuur van andndash;40 tot 85 anddeg;C

■ Pakketopties omvatten een 8-pins SOIC of 18-pins embedded kristal SOIC

andnbsp;

Toepassingen

1. Industriële Automatisering & Besturingssystemen

* Gebruiksscenario's: Programmeerbare Logische Controllers (PLC's), Industriële PC's (IPC's), Gedistribueerde Besturingssystemen (DCS), sensorgegevensloggers.
* Waarom: Het uitgebreide temperatuurbereik (-40anddeg;C tot +85anddeg;C) en de through-hole 8-DIP verpakking maken het robuust genoeg voor ruwe industriële omgevingen, waardoor nauwkeurige tijdstempeling en logging van gebeurtenissen worden gegarandeerd.

2. Telecommunicatie & Netwerkinfrastructuur
* Gebruiksscenario's: Routers, switches, basisstationcontrollers, Network-Attached Storage (NAS).
* Waarom: Deze apparatuur heeft nauwkeurige tijdmeting nodig voor het synchroniseren van logs, het beheren van netwerkverkeer en het volgen van fouten. De Iandsup2;C interface maakt een eenvoudige verbinding met de hoofdprocessor mogelijk en de batterijomschakeling functionaliteit garandeert dat de tijd behouden blijft tijdens stroomuitval.

3. Consumentenelektronica & Slimme Apparaten
* Gebruiksscenario's: Geavanceerde slimme meters, zonne-omvormers, high-end apparaten (bijv. ovens, wasmachines), Point-of-Sale (POS)-terminals.
* Waarom: Het ultra-lage stroomverbruik (400nA) is cruciaal voor apparaten met batterijback-up. In een slimme meter kan de back-upbatterij bijvoorbeeld de tijdmeting behouden tijdens een stroomuitval dankzij de minimale stroomafname van de RTC, waardoor wordt gegarandeerd dat de timing van kritieke gebeurtenissen wordt geregistreerd.

4. Datalogging & Meetapparatuur
* Gebruiksscenario's: Milieumonitoringstations, voertuiggegevensrecorders, wetenschappelijke instrumentatie.
* Waarom: Het leveren van een nauwkeurige tijdstempel voor elk datapunt is essentieel. De batterijomschakeling functie zorgt ervoor dat de tijd nooit verloren gaat tijdens stroomuitval en de geïntegreerde oscillator vereenvoudigt het ontwerp.

andnbsp;

Beschrijving

De M41T81S is een low-power seriële real-time klok (RTC) met een ingebouwde 32,768 kHz oscillator (extern kristalgestuurd). Acht bytes van de SRAM worden gebruikt voor de klok/kalenderfunctie en zijn geconfigureerd in binary-coded decimal (BCD)-formaat. Nog eens 12 bytes SRAM bieden status/controle van alarm-, watchdog- en vierkante golf-functies. Adressen en gegevens worden serieel overgedragen via een bidirectionele I2C-interface met twee lijnen. Het ingebouwde adresregister wordt automatisch verhoogd na elke WRITE- of READ-gegevenbyte.

De M41T81S heeft een ingebouwd stroomdetectiecircuit dat stroomuitval detecteert en automatisch overschakelt naar de batterijvoeding wanneer een stroomuitval optreedt. De energie die nodig is om de klokbewerkingen te ondersteunen, kan worden geleverd door een kleine lithiumknopvoeding wanneer een stroomuitval optreedt. Functies die beschikbaar zijn voor de gebruiker zijn onder meer een niet-vluchtige klok/kalender voor de tijd van de dag, alarmonderbrekingen, watchdog-timer en programmeerbare vierkante golfuitgang. De acht klokadreslocaties bevatten de eeuw, het jaar, de maand, de datum, de dag, het uur, de minuut, de seconde en tienden/honderdsten van een seconde in 24-uurs BCD-formaat. Correcties voor maanden van 28, 29 (schrikkeljaar - geldig tot het jaar 2100), 30 en 31 dagen worden automatisch gemaakt.

De M41T81S wordt geleverd in een 8-pins SOIC- of een 18-pins 300 mil SOIC-pakket met een ingebouwd 32 KHz kristal.

De 18-pins, embedded kristal SOIC vereist alleen een door de gebruiker geleverde batterij om niet-vluchtige werking te bieden.

andnbsp;

INFORMATIE

andnbsp;

Tekening
