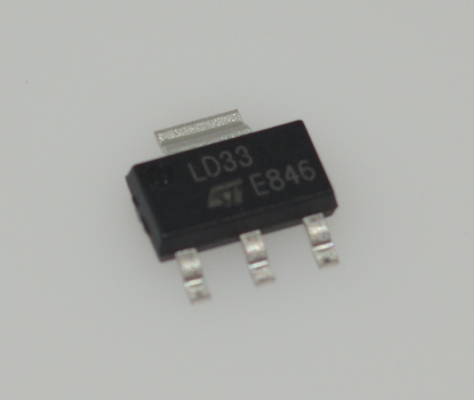

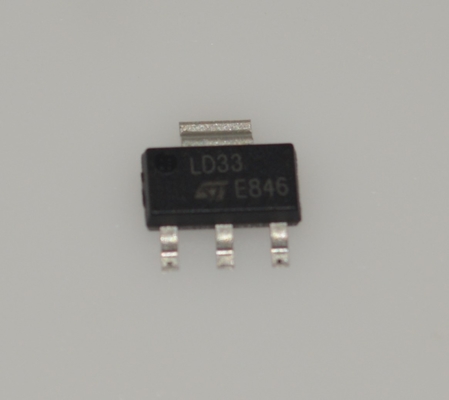

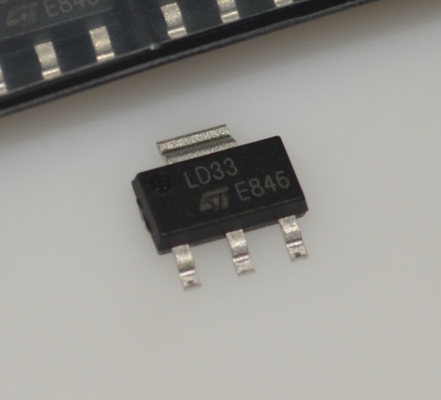

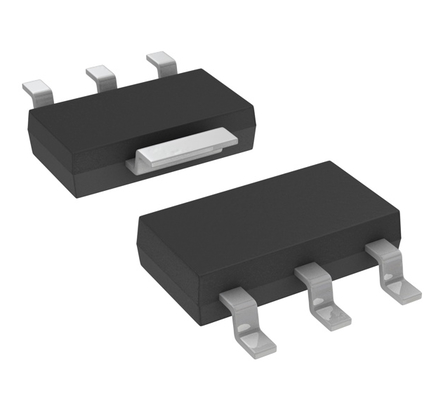

LD1117S33CTR 3.3V LDO-spanningsregelaar met 1A-uitgang lage uitvalspanning hoge nauwkeurigheid overstroom en thermische bescherming stabiel met keramische condensatoren SOT-223 Pakket

LD1117S33CTR 3.3V LDO Spanningsregelaar met 1A Uitgang Lage Dropout Spanning Hoge Nauwkeurigheid Overstroom & Thermische Bescherming Stabiel met Keramische Condensatoren SOT-223 Behuizing

andnbsp;

Kenmerken

andbull; Lage dropout spanning (1 V typ.)

andbull; Uitgangsstroom tot 800 mA SO-8

andbull; Vaste uitgangsspanning van: 1.2 V, 1.8 V, 2.5 V, 3.3 V, 5.0 V

andbull; Instelbare versie beschikbaar (VREF = 1.25 V)

andbull; Interne stroom- en thermische limiet

andbull; Beschikbaar in andplusmn; 1 % (bij 25 anddeg;C) en 2 % in volledig temperatuurbereik

andbull; Voedingsspanningsverwerping: 75 dB (typ.)

andnbsp;

Toepassingen

1. Consumentenelektronica

Slimme Thuisapparaten: Zoals Wi-Fi slimme stekkers, sensoren, afstandsbedieningen, etc., gebruikt om de belangrijkste MCU en sensormodules van stroom te voorzien.

Draagbare Apparaten: Zoals MP3-spelers, digitale fotolijsten, handheld ventilatoren, etc., voor spanningsconversie en -regeling voor downstream circuits.

Computer Randapparatuur: Zoals hulpvoeding op moederborden, USB-hubs, interne kaarten.

2. Communicatie & Netwerkapparatuur

Netwerkmodules: Levert stroom voor oudere generaties Ethernet controllers en Wi-Fi modules (die vaak een 3.3V voeding vereisen).

Routers/Switches: Levert hulpvoeding voor bepaalde chips op het bord.

Optische Modules: Ook gebruikt in sommige traditionele optische transceivers.

3. Industriële Besturing & Automatisering

Industriële Besturingskaarten: Levert 3.3V stroom voor logische circuits, MCU's, op-amps, etc., in PLC's en industriële controllers.

Sensor Interfaces: Veel sensoren (temperatuur, druk, vochtigheid) werken op 3.3V, waardoor de LD1117 een ideale stroombron is.

Meet- en Testapparatuur: Voedt analoge en digitale circuits in data-acquisitiekaarten en instrumenten.

4. Automotive ElektronicaIn-Voertuig Infotainment Systemen: Voedt laagvermogen componenten in apparaten zoals radio's, navigatiesystemen.

Body Control Modules: Zoals raambedieningen, ruitenwissers en andere ECU-eenheden die een stabiele 3.3V voeding vereisen.

5. Embedded Systemen & Projecten

Arduino Shields: Vaak gebruikt op shields om een hogere spanning (bijv. 5V of 9V) om te zetten naar 3.3V voor het voeden van 3.3V sensoren of apparaten.

Raspberry Pi/STM32 Development Boards: Gebruikt in aangepaste uitbreidingskaarten of projecten om een 3.3V voedingsrail te leveren voor externe componenten.

Elektronische DIY Projecten: Gebruikt in bijna elk hobby- of professioneel project dat het verlagen van spanningen van ingangen zoals 5V/6V/9V naar 3.3V vereist.

andnbsp;

Beschrijving

De LD1117 is een lage dropout spanningsregelaar die tot 800 mA uitgangsstroom kan leveren, zelfs beschikbaar in een instelbare versie (VREF = 1.25 V). Wat de vaste versies betreft, worden de volgende uitgangsspanningen aangeboden: 1.2 V, 1.8 V, 2.5 V, 3.3 V en 5.0 V. Het apparaat wordt geleverd in: SOT-223, DPAK, SO-8 en TO-220. De SOT 223 en DPAK surface mount behuizingen optimaliseren de thermische eigenschappen en bieden zelfs een relevant ruimtebesparend effect. Hoge efficiëntie wordt gegarandeerd door een NPN-transistor. In dit geval, in tegenstelling tot een PNP-transistor, vloeit de ruststroom voornamelijk in de belasting. Slechts een zeer gewone 10 andmicro;F minimum condensator is nodig voor stabiliteit.

On-chip trimming stelt de regelaar in staat om een zeer nauwe uitgangsspanningstolerantie te bereiken, binnen andplusmn; 1 % bij 25 anddeg;C. De instelbare LD1117 is pin-to-pin compatibel met de andere standaard. Instelbare spanningsregelaars behouden de betere prestaties op het gebied van dropout en tolerantie.

andnbsp;

INFORMATIE

andnbsp;

Tekening
