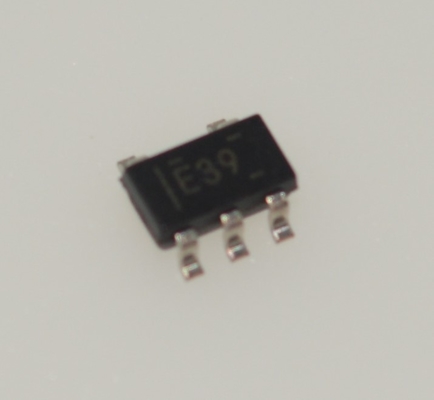

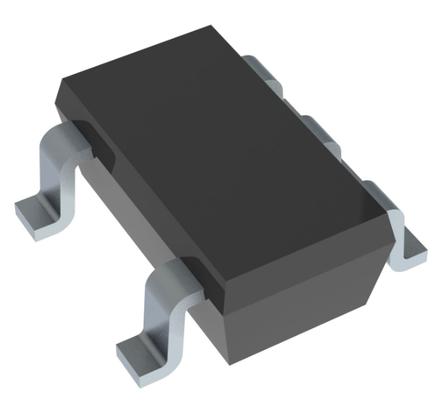

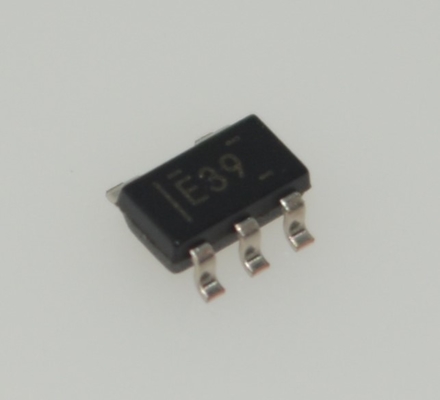

INA139NA/3K High-Side Current Shunt Monitor Kenmerken Hoge Nauwkeurigheid Breed 2.7-36V Voeding Lage 90µV Offset +85°C Classificatie Vaste 3k Versterking SC70 Behuizing Bidirectionele Werking en Uitstekende DC Prestaties

INA139NA/3K High-Side Current Shunt Monitor Kenmerken: Hoge Nauwkeurigheid, Breed 2.7-36V Voeding, Lage 90µV Offset, +85°C Rating, Vaste 3k Gain, SC70 Behuizing, Bidirectionele Werking en Uitstekende DC Prestaties

Kenmerken

• Complete Unipolaire High-Side Stroommeetcircuit

• Breed Voeding- en Common-Mode Bereik

• INA139: 2.7 V tot 40 V

• INA169: 2.7 V tot 60 V

• Onafhankelijke Voeding- en Input Common-Mode Spanningen

• Enkele Weerstand Gain Instelling

• Lage Ruststroom: 60 µA (Typisch)

• 5-Pins, SOT-23 Behuizingen

Toepassingen

• Stroom Shunt Meting:

  – Automotive, Telefoon, Computers

• Draagbare en Batterij-Backup Systemen

• Batterijladers

• Energiebeheer

• Mobiele Telefoons

• Precisie Stroombron

Beschrijving

De INA139 en INA169 zijn high-side, unipolaire, stroom shunt monitors. Een breed input common-mode spanningsbereik, hoge snelheid, lage ruststroom en kleine SOT-23 behuizing maken gebruik in een verscheidenheid aan toepassingen mogelijk.

Input common-mode en voedingsspanningen zijn onafhankelijk en kunnen variëren van 2.7 V tot 40 V voor de INA139 en 2.7 V tot 60 V voor de INA169. De ruststroom is slechts 60 µA, wat het mogelijk maakt om de voeding aan beide zijden van de stroommeetshunt aan te sluiten met minimale fout.

Het apparaat zet een differentiële ingangsspanning om in een stroomuitgang. Deze stroom wordt teruggezet naar een spanning met een externe belastingsweerstand die elke gain van 1 tot meer dan 100 instelt. Hoewel ontworpen voor stroom shunt meting, nodigt het circuit uit tot creatieve toepassingen in meting en level shifting.

Zowel de INA139 als de INA169 zijn verkrijgbaar in 5-pins SOT-23 behuizingen. De INA139 is gespecificeerd voor het –40°C tot +125°C temperatuurbereik, en de INA169 is gespecificeerd van –40°C tot +85°C.

INFORMATIE

Tekening

Ons voordeel:telefoons, PDA's, notebook comput.ers

• Producten van hoge kwaliteit --- onze aanbiedingen zijn 100% nieuw en origineel, ROHS
• Concurrerende prijs --- goede aankoopkanalen met een goede prijs.
• Professionele service --- strenge kwaliteitstests vóór verzending en perfecte after-sales service na aankoop.
• Voldoende voorraad --- Met de steun van ons sterke inkoopteam,
• Snelle levering --- wij verzenden de goederen binnen 1-3 werkdagen na bevestiging van de betaling.

zorg ervoor dat u aan uw behoefte voldoet voor alle soorten componenten.^_^
