BZX84C15LT3G 15V Zener SOT-23 225mW Lage lekstroom Hoge stabiliteit Overspanningsbescherming Halogeenvrije band en spoelverpakking Ideaal voor PCB's met beperkte ruimte

BZX84C15LT3G 15V Zener SOT-23 225mW Lage Lekstroom Hoge Stabiliteit Overspanningsbeveiliging Halogeen-vrij Tape enamp; Reel Verpakking Ideaal voor Ruimtebeperkte PCB's

andnbsp;

Kenmerken

andbull; 250 mW Vermogen op FRandminus;4 of FRandminus;5 Board

andbull; Zener Doorslagspanning Bereik andminus; 2,4 V tot 75 V

andbull; Behuizing Ontworpen voor Optimale Geautomatiseerde Board Montage

andbull; Klein Behuizingsformaat voor Toepassingen met Hoge Dichtheid

andbull; ESD-classificatie van Klasse 3 (andgt; 16 kV) per Human Body Model

andbull; Nauwkeurige Tolerantie Serie Beschikbaar (Zie Pagina 4)

andbull; SZ Prefix voor Automotive en Andere Toepassingen die Unieke Site- en Controlewijzigingsvereisten vereisen; AECandminus;Q101 Gekwalificeerd en PPAP Capabel

andbull; Deze Apparaten zijn Pbandminus;Vrij en voldoen aan RoHS

andnbsp;

Toepassingen

1:Spanningsklemming enamp; Overspanningsbeveiliging: Wordt gebruikt om gevoelige ingangspinnen van geïntegreerde schakelingen (IC's) of MOSFET's te beschermen tegen schade veroorzaakt

door elektrostatische ontlading (ESD), spanningspieken of onbedoelde overspanning.

2andldquo;Spanningsreferentie: Biedt een eenvoudige, stabiele referentiespanning voor circuits zoals ADC's (Analoge-naar-Digitale Converters), DAC's (Digitale-naar-Analoge

Converters) of spanningsvergelijkers.

3:Golfvorm Clipping: Het omzetten van sinussen of andere golfvormen in benaderende blokgolven.

4:Voeding Regulatie: Werkt als een eenvoudige spanningsregelaar in laagstroom, niet-precisie voeding circuits.

andnbsp;

andnbsp;

Beschrijving

1:Zener Spanning:

Nominale Waarde: 15V

Dit is een belangrijke parameter die de stabiele referentiespanning aangeeft. In praktische toepassing heeft het een tolerantiebereik.

Voor de BZX84C15LT3G is de Zener spannings tolerantie andplusmn;5%. Dit betekent dat onder specifieke testomstandigheden de werkelijke regelspanning typisch valt

tussen 14,25V en 15,75V.

2:Vermogensdissipatie:

Maximum Continue Vermogensdissipatie: 350 mW

Dit is een belangrijke limiet die het maximale vermogen bepaalt dat de diode veilig kan verwerken (Vermogen = Zener Spanning andtimes; Zener Stroom). Circuitontwerp

moet ervoor zorgen dat de bedrijfsstroom niet veroorzaakt dat de vermogensdissipatie deze waarde overschrijdt, anders kan de diode oververhit raken en beschadigd worden.

3:Behuizing:

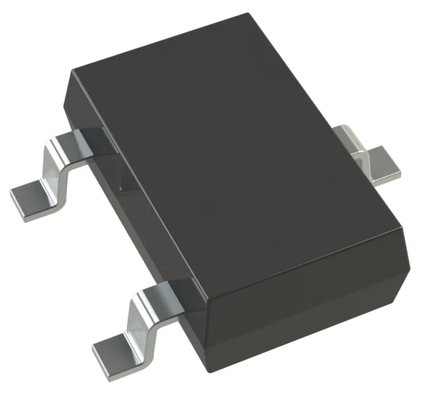

SOT-23

Dit is een zeer gangbare 3-pins kleine surface mount behuizing geschikt voor PCB-ontwerp met hoge dichtheid.

4:Technologie:

Enkele Chip: In tegenstelling tot sommige dual-diode behuizingen, bevat de SOT-23 behuizing van de BZX84C15LT3G slechts één enkele Zener diode.

5:Prestatiekarakteristieken:

Zeer Scherpe Doorslagkarakteristiek: Geeft goede spanningsregelingsprestaties aan.

Lage Lekstroom: De reverse lekstroom is zeer klein wanneer de spanning onder de Zener spanning ligt.

Lage Impedantie: Beschikt over goede dynamische respons karakteristieken.

andnbsp;

INFORMATIE

andnbsp;

Tekening
