TPS62170DSGR Step-Down Converter 3-17V Input 1.2A Output Tot 95% Efficiëntie 1.8V tot 6V Instelbare Output 17μA Lage Ruststroom Energiebesparingsmodus 100% Duty Cycle Kleine 2.0x2.0mm WSON Behuizing

TPS62170DSGR Step-Down Converter 3-17V Input 1.2A Output Tot 95% Efficiëntie 1.8V tot 6V Instelbare Output 17andmu;A Lage Ruststroom Power Save Mode 100% Duty Cycle Kleine 2.0x2.0mm WSON Behuizing

andnbsp;

Kenmerken

andbull; DCS-Controlandtrade; Topologie

andbull; InputVoltageBereik van 3V tot 17V

andbull; Tot 500-mA Output Stroom

andbull; Instelbare Output Voltage van 0.9V tot 6V

andbull; Vaste Output Voltage Versies

andbull; Naadloze Power Save Mode Overgang

andbull; Typisch 17-andmicro;A Ruststroom

andbull; PowerGood Output

andbull; 100% Duty Cycle Mode

andbull; Kortsluitbeveiliging

andbull; OverTemperatuurBeveiliging

andbull; Pin-naar-Pin Compatibel met TPS62160 en TPS62125

andbull; Beschikbaar in een 2-mmandtimes;2-mm 8-Pin WSON Behuizing

andnbsp;

Toepassingen

andbull; Standaard 12-V Rail Voedingen

andbull; POL Voeding van Enkele of Meerdere Li-Ion Batterijen

andbull; LDO Vervanging

andbull; Embedded Systemen

andbull; Digitale Stilstaande Camera, Video

andbull; Mobiele PC's, Tablet-PC's, Modems

andnbsp;

Beschrijving

De TPS6217x familie van apparaten zijn eenvoudig te gebruiken synchrone step-down DC-DC converters geoptimaliseerd voor toepassingen met een hoge vermogensdichtheid. Een hoge schakelfrequentie van typisch 2,25 MHz maakt het gebruik van kleine inductoren mogelijk en zorgt voor een snelle transient respons, evenals een hoge output voltage nauwkeurigheid door gebruik van de DCS-Controlandtrade; topologie.

Met zijn brede werkende input voltage bereik van 3V tot 17 V, zijn de apparaten ideaal geschikt voor systemen die worden gevoed door een Li-Ion of andere batterij, evenals van 12-V intermediate power rails. Het ondersteunt tot 0,5-A continue output stroom bij output voltages tussen 0,9V en 6V (met 100% duty cycle mode).

Power sequencing is ook mogelijk door het configureren van de enable en open-drain powergood pinnen.

In power save mode vertonen de apparaten een ruststroom van ongeveer 17andmu;A van VIN. Power save mode, die automatisch en naadloos wordt ingeschakeld als de belasting klein is, handhaaft een hoge efficiëntie over het gehele belastingsbereik. In shutdown mode is het apparaat uitgeschakeld en is het shutdown stroomverbruik minder dan 2andmu;A.

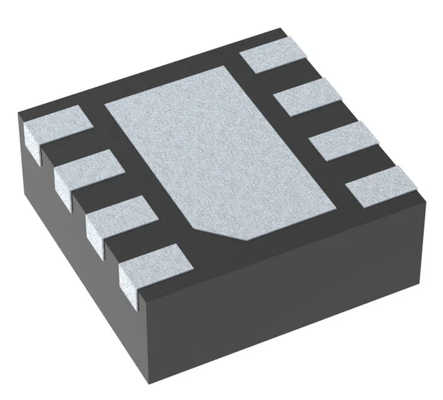

Het apparaat, beschikbaar in instelbare en vaste output voltage versies, is verpakt in een 2-mmandtimes;2-mm 8 pin WSON behuizing (DSG).

andnbsp;

INFORMATIE

andnbsp;

Tekening
