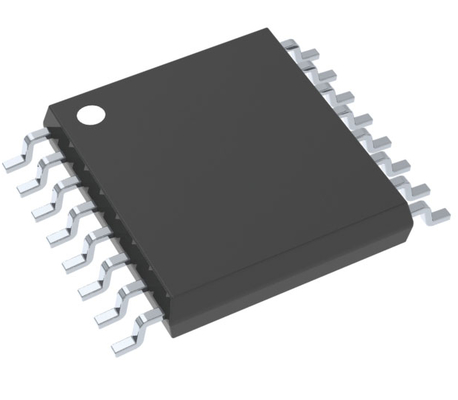

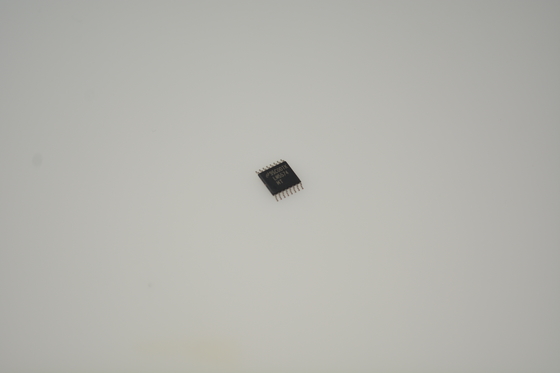

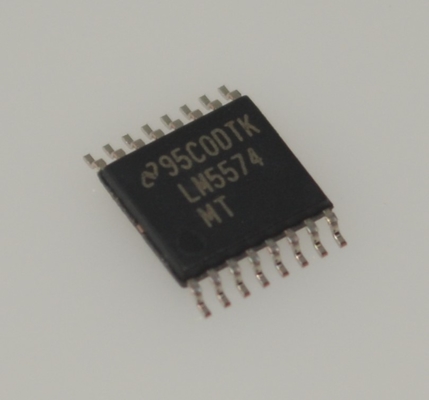

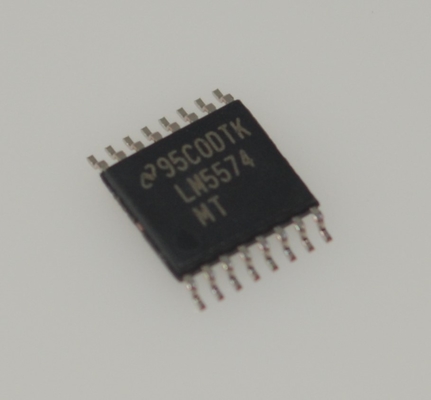

LM5574MTX 75V Wide Input 3A Step-Down DC/DC Converter Geïntegreerd 170mΩ MOSFET 50kHz-1MHz Freq Adjust Thermal/UVLO/OCP Protection -40°C tot +125°C TSSOP-16 Pakket

LM5574MTX 75V Wide Input 3A Step-Down DC/DC Converter Geïntegreerde 170mΩ MOSFET 50kHz-1MHz Freq. Aanpassing Thermische/UVLO/OCP Bescherming -40°C tot +125°C TSSOP-16 Behuizing

Kenmerken

• Het automotive-apparaat is verplaatst naar een afzonderlijke datasheet (SNOSB22 Geïntegreerde 75V, 750mΩ N-kanaal MOSFET

• Ultra-breed ingangsspanningsbereik van 6V tot 75V

• Instelbare uitgangsspanning tot 1,225V

• 1,5% feedback referentie nauwkeurigheid

• Bedrijfsfrequentie instelbaar tussen 50kHz en 500kHz met één weerstand

• Synchronisatie van controller- of perifere frequentie

• Instelbare soft start

• Geëmuleerde stroommodus besturingsarchitectuur

• Breedband foutversterker

• Ingebouwde bescherming

Toepassingen

• Industrieel

Beschrijving

De LM5574 is een gebruiksvriendelijke buck-regelaar waarmee ontwerpers een robuuste voeding kunnen ontwerpen en optimaliseren met een minimum aan componenten. De LM5574 werkt met een ingangsspanningsbereik van 6V tot 75V en levert 0,5A continue uitgangsstroom met een geïntegreerde 750mΩ N-kanaal MOSFET. De regelaar maakt gebruik van een geëmuleerde stroommodusarchitectuur, die inherente lijnregeling, een strakke belastingstransientrespons en eenvoudige luscompensatie biedt zonder de gebruikelijke beperking van lage duty cycles die gepaard gaan met stroommodusregelaars. De bedrijfsfrequentie is instelbaar van 50kHz tot 500kHz om optimalisatie van grootte en efficiëntie mogelijk te maken. Om EMI te verminderen, maakt een frequentiesynchronisatiepen het mogelijk dat meerdere IC's uit de LM(2)557x-familie zichzelf synchroniseren of synchroniseren met een externe klok. De LM5574 zorgt voor robuustheid met cyclus-voor-cyclus stroombegrenzing, kortsluitbeveiliging, thermische uitschakeling en externe uitschakeling. Het apparaat is verkrijgbaar in een 16-pins TSSOP-behuizing. De LM5574 wordt ondersteund door de volledige reeks WEBENCH online ontwerptools.

INFORMATIE

Tekening
