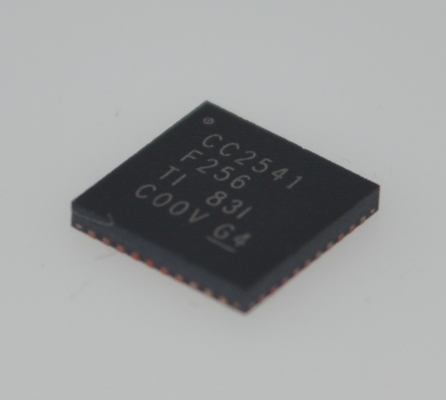

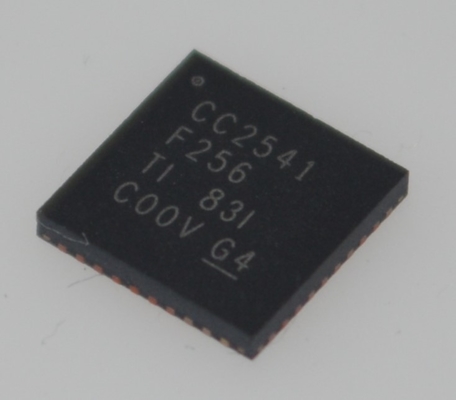

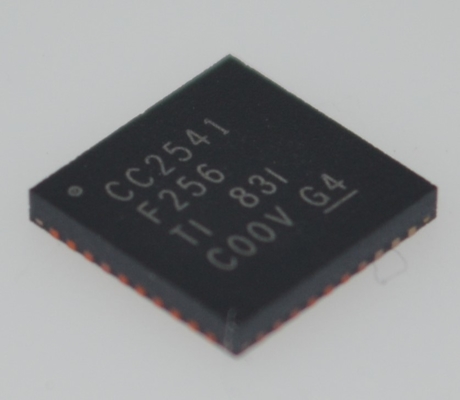

CC2541F256RHAR Bluetooth 4.0 Low Energy SoC 256KB Flash 8KB RAM Krachtige 8051 MCU Geïntegreerde RF Transceiver Ultra-Low Power Full Bluetooth Stack Advanced Sensor Interface Ideaal voor IoT/Wearables

CC2541F256RHAR Bluetooth 4.0 Low Energy SoC 256KB Flash 8KB RAM Krachtige 8051 MCU Geïntegreerde RF-zender Ultra-laag vermogen Volledige Bluetooth-stack Geavanceerde sensorinterface Ideaal voor IoT/Wearables

andnbsp;

FUNCTIES

andbull; RF

andndash; 2,4 GHz Bluetooth low energy-compatibele en eigen RF System-on-Chip

andndash; Ondersteunt 250 kbps, 500 kbps, 1 Mbps, 2 Mbps datasnelheden

andndash; Uitstekend linkbudget, waardoor toepassingen met groot bereik mogelijk zijn zonder externe front-end

andndash; Programmeerbaar uitgangsvermogen tot 0 dBm

andndash; Uitstekende ontvangergevoeligheid (andndash;94 dBm bij 1 Mbps), selectiviteit en blokkeringsprestaties

andndash; Geschikt voor systemen die voldoen aan wereldwijde radiofrequentievoorschriften: ETSI EN 300 328 en EN 300 440 Klasse 2 (Europa), FCC CFR47 Part 15 (VS) en ARIB STD-T66 (Japan)

andbull; Indeling

andndash; Weinig externe componenten

andndash; Referentieontwerp geleverd

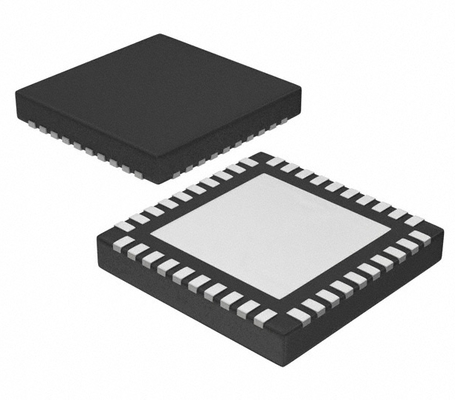

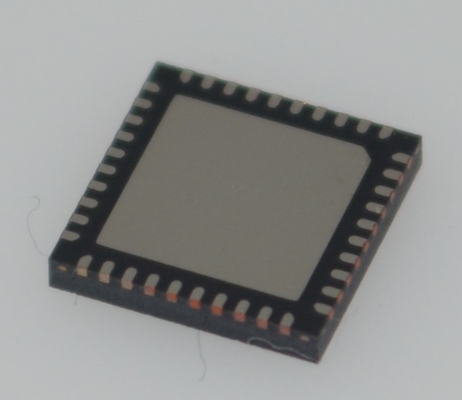

andndash; 6 mm × 6 mm QFN-40-pakket

andndash; Pin-compatibel met CC2540 (wanneer USB of I2C niet wordt gebruikt)

andbull; Laag vermogen

andndash; Actieve modus RX tot: 17,9 mA

andndash; Actieve modus TX (0 dBm): 18,2 mA

andndash; Energiebesparingsmodus 1 (4 µs wake-up): 270 µA

andndash; Energiebesparingsmodus 2 (slaaptimer aan): 1 µA

andndash; Energiebesparingsmodus 3 (externe interrupts): 0,5 µA

andndash; Breed voedingsspanningsbereik (2 V–3,6 V)

andbull; TPS62730 compatibel Laag vermogen in actieve modus

andndash; RX tot: 14,7 mA (3 V voeding)

andndash; TX (0 dBm): 14,3 mA (3 V voeding)

andndash; Hoogwaardige en energiezuinige 8051 microcontrollerkern met code prefetch

andndash; In-systeem programmeerbare flash, 128- of 256-KB

andndash; 8-KB RAM met retentie in alle energiebesparingsmodi

andndash; Hardware-debugondersteuning

andndash; Uitgebreide baseband-automatisering, inclusief automatische bevestiging en adresdecodering

andndash; Retentie van alle relevante registers in alle energiebesparingsmodi

andnbsp;

TOEPASSINGEN

andbull; 2,4 GHz Bluetooth low energy-systemen

andbull; Eigen 2,4 GHz-systemen

andbull; Human-interface-apparaten (toetsenbord, muis, afstandsbediening)

andbull; Sport- en vrijetijdsapparatuur

andbull; Accessoires voor mobiele telefoons

andbull; Consumentenelektronica

andnbsp;

BESCHRIJVING

De CC2541 is een op energie geoptimaliseerde echte system-on-chip (SoC)-oplossing voor zowel Bluetooth low energy- als eigen 2,4 GHz-toepassingen. Het maakt het bouwen van robuuste netwerkknooppunten mogelijk met lage totale materiaalkosten. De CC2541 combineert de uitstekende prestaties van een toonaangevende RF-zender met een industriestandaard verbeterde 8051 MCU, in-systeem programmeerbaar flashgeheugen, 8-KB RAM en vele andere krachtige ondersteunende functies en randapparatuur. De CC2541 is zeer geschikt voor systemen waar ultralaag stroomverbruik vereist is. Dit wordt gespecificeerd door verschillende werkingsmodi. Korte overgangstijden tussen werkingsmodi maken bovendien een laag stroomverbruik mogelijk.

De CC2541 is pin-compatibel met de CC2540 in het 6 mm × 6 mm QFN40-pakket, als de USB niet wordt gebruikt op de CC2540 en de I2C/extra I/O niet wordt gebruikt op de CC2541. In vergelijking met de CC2540 biedt de CC2541 een lager RF-stroomverbruik. De CC2541 heeft niet de USB-interface van de CC2540 en biedt een lager maximaal uitgangsvermogen in TX-modus. De CC2541 voegt ook een HW I2C-interface toe.

De CC2541 is pin-compatibel met de CC2533 RF4CE-geoptimaliseerde IEEE 802.15.4 SoC.

De CC2541 is verkrijgbaar in twee verschillende versies: CC2541F128/F256, met respectievelijk 128 KB en 256 KB flashgeheugen.

andnbsp;

INFORMATIE

andnbsp;

Tekening

Ons voordeel:

• Producten van hoge kwaliteit --- onze aanbiedingen zijn 100% nieuw en origineel, ROHS
• Concurrerende prijs --- goede inkoopkanalen met een goede prijs.
• Professionele service --- strenge kwaliteitstests vóór verzending en perfecte after-sales service na aankoop.
• Voldoende voorraad --- Met de steun van ons sterke inkoopteam,
• Snelle levering --- wij verzenden de goederen binnen 1-3 werkdagen nadat de betaling is bevestigd.

andnbsp;

zorg ervoor dat u aan uw behoeften voldoet voor alle soorten componenten.^_^


Productlijst
Lever een reeks elektronische componenten, een volledig assortiment halfgeleiders, actieve en passieve componenten. We kunnen u helpen alles te krijgen voor de stuklijst van de PCB, in één woord, u kunt hier een one-stop-oplossing krijgen,


De aanbiedingen omvatten:
Geïntegreerde schakeling, geheugen-IC's, diode, transistor, condensator, weerstand, varistor, zekering, trimmer & potentiometer, transformator, batterij, kabel, relais, schakelaar, connector, klemmenblok, kristal & oscillator, inductor, sensor, transformator, IGBT-driver, LED, LCD, omvormer, PCB (Printed Circuit Board), PCBA (PCB Assembly)

Sterk in merk:
Microchip, MAX, AD, TI, ATMEL, ST, ON, NS, Intersil, Winbond, Vishay, ISSI, Infineon, NEC, FAIRCHILD, OMRON, YAGEO, TDK, etc.
