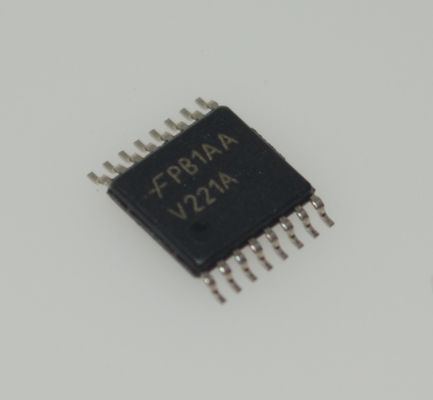

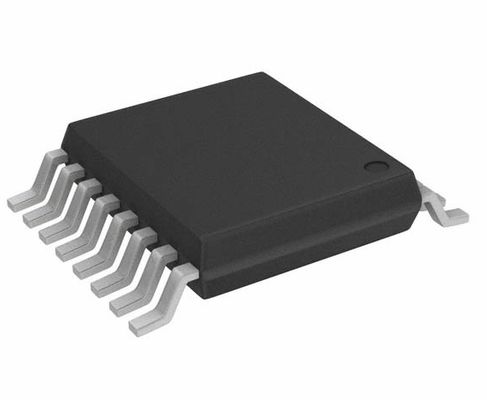

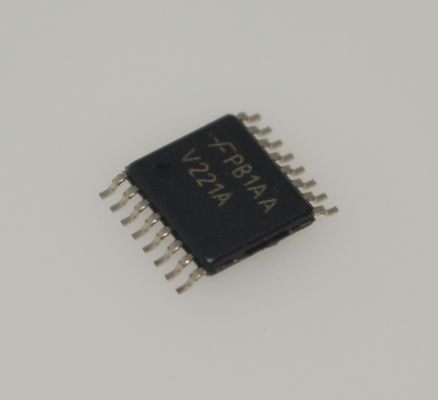

74VHC221AMTCX Dual Monostable Multivibrator met 2-5,5V-Bediening 5,5V-Tolerante Input 25mA Output Drive <10ns Pulse Width Reset Function Low Power Consumption en TSSOP-16 Package

74VHC221AMTCX Dubbele monostabiele multivibrator met 2-5,5 V werking 5,5 V-tolerante ingangen 25 mA uitgangsaandrijving en 10 ns pulsbreedte-resetfunctie Laag stroomverbruik en TSSOP-16-pakket

ennbsp;

Functies

■ Hoge snelheid: t PD = 8,1 ns (typ.) bij V CC = 5V

■ Lage vermogensdissipatie: I CC = 4andmicro;A (max.) bij TA = 25anddeg;C

■ Actieve status: I CC = 600 en micro;A (max.) bij TA = 25 en graden; C

■ Hoge geluidsimmuniteit: V NIH = V NIL = 28% V CC (Min.)

■ Alle ingangen zijn voorzien van uitschakelbeveiliging

■ Pin en functie compatibel met 74HC221A

ennbsp;

Toepassingen

1. Precisietiming andamp; Pulscontrole
Metandlt;10ns pulsbreedtenauwkeurigheidEnreset-functie, het is geschikt voor scenario's die nauwkeurige timingcontrole vereisen:

• Industriële automatiseringvolgorde van acties van machines (bijv. synchronisatie van robotarmen)

• Pulsgeneratie- en tijdmetingcircuits inlaserafstandssystemen

• Triggersignaalgeneratie voormedische apparatuur(bijvoorbeeld ultrasone apparaten)

2. Communicatie andamp; Digitale signaalverwerking
25mA aandrijfvermogen met hoog vermogenEn5,5V-tolerante ingangenondersteuning voor signaalconditionering op gemiddelde tot hoge snelheid:

• Klokherstel en signaalhervormingglasvezelcommunicatieapparatuur

• Framesynchronisatie-pulsgeneratie innetwerk schakelaars

• Analoge signaal-sample-and-hold-regeling insystemen voor data-acquisitie

3. Auto-elektronica andamp; Toepassingen in zware omgevingen
2-5,5V breed bedrijfsspanningsbereikEnsterk anti-interferentievermogen(let op: vereist parameterbevestiging) maak het geschikt voor:

• Signaalvertraging verwerking inradarsystemen voor auto's

• Foutdetectiepulsgeneratie inMotorregeleenheden (ECU's)

• Foutbeveiliging vertragingscircuits inBatterijbeheersystemen (BMS)

4. Consumentenelektronica andamp; Energiebeheer
Laag stroomverbruikEncompact TSSOP-16-pakketvoldoen aan de vereisten voor draagbare apparaten:

• PWM-signaalgeneratie indrone-vluchtcontrolesystemen

• Achtergrondverlichting pulsmodulatie insmartwatches

• Overstroombeveiligingsvertraging wordt geactiveerdsnelladende apparaten

ennbsp;

Beschrijving

De VHC221A is een geavanceerde, snelle CMOS monostabiele multivibrator, vervaardigd met Silicon Gate CMOS-technologie. Het bereikt een werking op hoge snelheid die vergelijkbaar is met de equivalente bipolaire Schottky TTL, terwijl de lage vermogensdissipatie van de CMOS behouden blijft. Elke multivibrator beschikt over zowel een negatieve, A, als een positieve, B, door overgang geactiveerde ingang, die beide kunnen worden gebruikt als blokkeeringang. Ook inbegrepen is een duidelijke invoer die, wanneer hij LAAG wordt genomen, de one-shot reset. De VHC221A kan worden geactiveerd bij de positieve overgang van de clear, terwijl A LAAG wordt gehouden en B HOOG wordt gehouden. De VHC221A is niet hertriggerbaar en kan daarom pas opnieuw worden getriggerd nadat de uitgangspuls is verstreken. De uitgangspulsbreedte wordt bepaald door de vergelijking:

PW = (Rx)(Cx)

waar,

PW is in seconden, R is in ohm en C is in farads.

Limieten voor R x en C x zijn:

Externe condensator, C x: Geen limiet

Externe weerstanden, R x : V CC = 2,0V, 5k Ω Min.

ennbsp; ennbsp; ennbsp; ennbsp; ennbsp; ennbsp; ennbsp; ennbsp; ennbsp; ennbsp; ennbsp; ennbsp; ennbsp; ennbsp; ennbsp; ennbsp; ennbsp; ennbsp; ennbsp; V CC andgt; 3,0 V, 1 kΩ Min

ennbsp;
