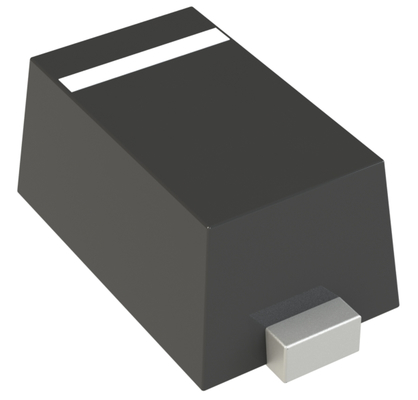

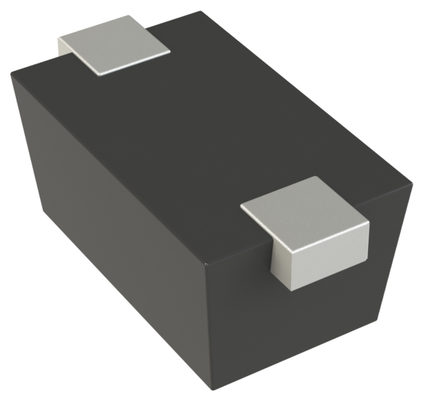

Bescherm hogesnelheidsgegevenslijnen met de ESD5Z3.3T1G 3.3V eenrichtingsclamping ultralage capaciteit en reactie onder de nanoseconde in een miniatuur SOD-523-pakket

Bescherm High-Speed Datalijnen met de ESD5Z3.3T1G 3.3V Uni-Directionele Klemmende Ultra-Lage Capaciteit en Sub-nanoseconde Respons in een Miniatuur SOD-523 Behuizing

andnbsp;

Kenmerken

 Lage Klemmingsspanning

 Kleine Omtrekmaten: 0,047andnbsp;x 0,032andnbsp;(1,20 mm x 0,80 mm)

 Lage Behuizingshoogte: 0,028andnbsp;(0,7 mm)

 Standandminus;off Spanning: 2,5 V andminus; 12 V

 Piekvermogen tot 240 Watt @ 8 x 20 s Puls

 Lage Lekstroom

 Responstijd is doorgaans andlt; 1 ns

 ESD-classificatie van Klasse 3 (andgt; 16 kV) per Human Body Model

 IEC61000andminus;4andminus;2 Niveau 4 ESD-bescherming

 IEC61000andminus;4andminus;4 Niveau 4 EFT-bescherming

 SZ-prefix voor Automotive en Andere Toepassingen die Unieke Site- en Controlewijzigingsvereisten vereisen; AECandminus;Q101 Gekwalificeerd en PPAP-compatibel

 Deze Apparaten zijn Pbandminus;Vrij en voldoen aan RoHS

andnbsp;

Toepassingen

1. High-Speed Data Interface Bescherming:

Dit is de primaire toepassing. De ultra-lage capaciteit en sub-nanoseconde responstijd zorgen ervoor dat de signaalintegriteit niet in gevaar komt, waardoor het perfect is voor:

• USB 2.0 / 3.0 datalijnen

• HDMI en DisplayPort interfaces

• High-speed Ethernet RJ45-poorten

• Mobile High-Definition Link (MHL) en SATA interfaces

2. Draagbare Elektronische Apparaten:
De miniatuur SOD-523 behuizing is ideaal voor apparaten met beperkte ruimte en biedt robuuste ESD-bescherming voor poorten in:

• Smartphones en tablets (oplaad-/dataporten, audio-aansluitingen)

• Laptops en ultrabooks

• Draagbare apparaten (smartwatches, fitnesstrackers)

• Digitale camera's en draagbare gameconsoles

3. Communicatie & Computerapparatuur:

• High-speed datalijnen in servers, routers en switches.

• Cellulaire RF-antennes (bijv. voor GPS, Wi-Fi, Bluetooth-modules), waarbij de 3,3V werkspanning overeenkomt met de circuitspanning.

andnbsp;

Beschrijving

De ESD5Z-serie is ontworpen om spanningsgevoelige componenten te beschermen tegen ESD en transient voltage events. Uitstekende klemmogelijkheid, lage lekstroom en snelle responstijd maken deze onderdelen ideaal voor ESD-bescherming in ontwerpen waar bordruimte schaars is. Vanwege de kleine afmetingen is het geschikt voor gebruik in mobiele telefoons, draagbare apparaten, digitale camera's, voedingen en vele andere draagbare toepassingen.

andnbsp;

INFORMATIE

andnbsp;

Tekening
