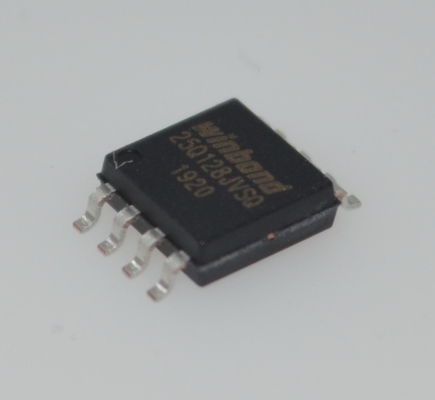

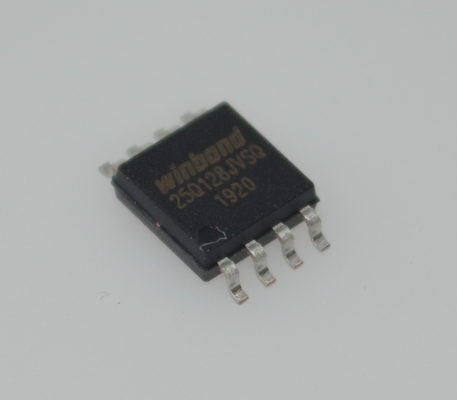

W25Q128JVSIQ 128Mb (16MB) SPI NOR Flash met Quad/DUAL I/O 133MHz Clock Rate 4KB Uniform Sector & 256B Page Features Flexible Architecture Hoge prestaties en laag stroomverbruik

W25Q128JVSIQ 128Mb (16MB) SPI NOR Flash met Quad/DUAL I/O 133MHz kloksnelheid 4KB uniforme sector & 256B pagina functies Flexibele architectuur Hoge prestaties en laag stroomverbruik

FUNCTIES

 Nieuwe familie van SpiFlash-geheugens

– W25Q128JV: 128M-bit / 16M-byte

– Standaard SPI: CLK, /CS, DI, DO

– Dual SPI: CLK, /CS, IO0, IO1

– Quad SPI: CLK, /CS, IO0, IO1, IO2, IO3

– Software & Hardware Reset

 Hoogste prestaties seriële flash

– 133MHz Single, Dual/Quad SPI klokken

– 266/532MHz equivalent Dual/Quad SPI

– 66MB/S continue gegevensoverdrachtsnelheid

– Min. 100K Programma-Wis cycli per sector

– Meer dan 20 jaar gegevensbehoud

 Efficiënt “Continue Read”

– Continue Read met 8/16/32/64-Byte Wrap

– Slechts 8 klokken om geheugen te adresseren

– Maakt echte XIP (execute in place) werking mogelijk

 Laag vermogen, breed temperatuurbereik

– Enkele 2,7 tot 3,6V voeding

– <1µA Power-down (typ.)

– -40°C tot +85°C bedrijfstemperatuurbereik

– -40°C tot +105°C bedrijfstemperatuurbereik

 Geavanceerde beveiligingsfuncties

– Software en Hardware Write-Protect

– Power Supply Lock-Down

– Speciale OTP-bescherming

– Top/Bottom, Complement array bescherming

– Individuele Block/Sector array bescherming

– 64-Bit Unieke ID voor elk apparaat

– Discoverable Parameters (SFDP) Register

– 3X256-Bytes Beveiligingsregisters met OTP-vergrendelingen

– Volatile & Non-volatile Status Register Bits

 Ruimte-efficiënte verpakking

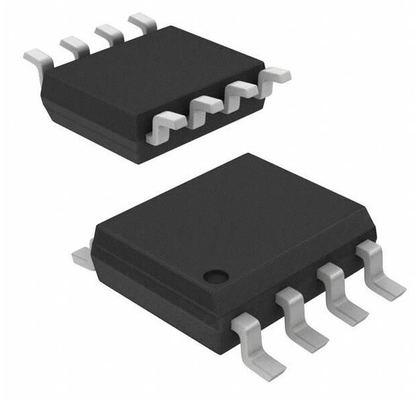

– 8-pins SOIC 208-mil

– 16-pins SOIC 300-mil (extra /RESET pin)

– 8-pad WSON 6x5-mm / 8x6-mm

– 24-ball TFBGA 8x6-mm (6x4/5x5 ball array)

– 24-ball WLCSP

– Neem contact op met Winbond voor KGD en andere opties

BESCHRIJVINGEN

Het W25Q128JV (128M-bit) Serial Flash-geheugen biedt een opslagoplossing voor systemen met beperkte ruimte, pinnen en vermogen. De 25Q-serie biedt flexibiliteit en prestaties die verder gaan dan gewone Serial Flash-apparaten. Ze zijn ideaal voor code shadowing naar RAM, het direct uitvoeren van code vanuit Dual/Quad SPI (XIP) en het opslaan van spraak, tekst en gegevens. Het apparaat werkt op een enkele 2,7V tot 3,6V voeding met een stroomverbruik van slechts 1µA voor power-down. Alle apparaten worden aangeboden in ruimtebesparende verpakkingen.

De W25Q128JV-array is georganiseerd in 65.536 programmeerbare pagina's van elk 256 bytes. Er kunnen maximaal 256 bytes tegelijk worden geprogrammeerd. Pagina's kunnen worden gewist in groepen van 16 (4KB sector wissen), groepen van 128 (32KB blok wissen), groepen van 256 (64KB blok wissen) of de hele chip (chip wissen). De W25Q128JV heeft respectievelijk 4.096 wisbare sectoren en 256 wisbare blokken. De kleine 4KB sectoren zorgen voor meer flexibiliteit in toepassingen die gegevens- en parameteropslag vereisen.

De W25Q128JV ondersteunt de standaard Serial Peripheral Interface (SPI), Dual/Quad I/O SPI: Serial Clock, Chip Select, Serial Data I/O0 (DI), I/O1 (DO), I/O2 en I/O3. SPI-klokfrequenties van W25Q128JV tot 133MHz worden ondersteund, waardoor equivalente kloksnelheden van 266MHz (133MHz x 2) voor Dual I/O en 532MHz (133MHz x 4) voor Quad I/O mogelijk zijn bij gebruik van de Fast Read Dual/Quad I/O. Deze overdrachtssnelheden kunnen de prestaties van standaard asynchrone 8- en 16-bits parallelle Flash-geheugens overtreffen.

Daarnaast ondersteunt het apparaat JEDEC standaard fabrikant- en apparaat-ID en SFDP, en een 64-bits uniek serienummer en drie 256-bytes beveiligingsregisters.

INFORMATIE

Tekening
