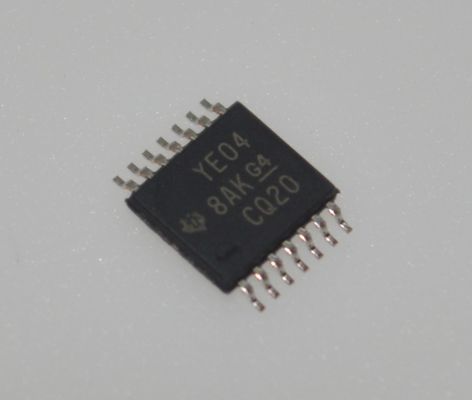

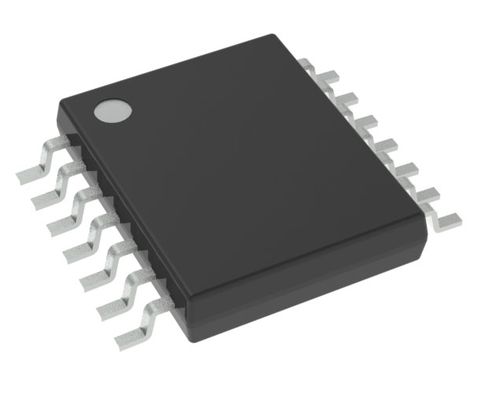

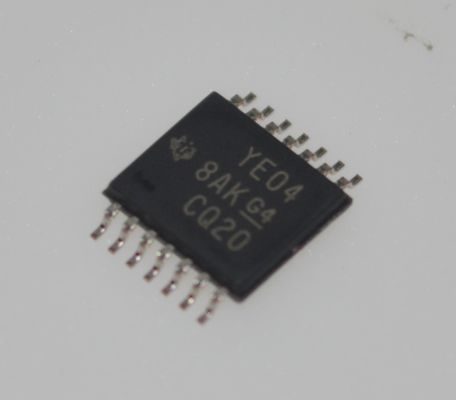

TXB0104PWR 4-bits bidirectionele spanningsniveausomzetter met automatische richtingssensorkenmerken 1,2 V tot 3,6 V op A/B-poorten 2 V tot 5,5 V op VCCA/B High Data Rate en geen stroomtoevoersequencing vereist

TXB0104PWR 4-bits bidirectionele spanningsniveautranslator met automatische richtingdetectie, 1,2V tot 3,6V op A/B-poorten, 2V tot 5,5V op VCCA/B, hoge datasnelheid en geen voedingsspanningsvolgorde vereist

Kenmerken

• 1,2V tot 3,6V op A-poort en 1,65V tot 5,5V op B-poort (VCCA ≤ VCCB)

• VCC-isolatiefunctie: als een van beide VCC-ingangen op GND staat, staan alle uitgangen in de hoogohmige toestand

• Uitgangsinschakeling (OE) ingangscircuit gerefereerd aan VCCA

• Laag stroomverbruik, maximaal 5µA ICC

• I OFF ondersteunt gedeeltelijke uitschakelmodus

• Latch-up prestaties overtreffen 100mA per JESD 78, Klasse II

• ESD-bescherming overtreft JESD 22

  – A-poort:

    • 2500V Human-Body Model (A114-B)

    • 1500V Charged-Device Model (C101)

  – B-poort:

    • ±15kV Human-Body Model (A114-B)

    • 1500V Charged-Device Model (C101)

Toepassingen

• Headsets

• Smartphones

• Tablets

• Desktop PC

Beschrijving

Deze TXB0104 4-bits niet-inverterende translator gebruikt twee afzonderlijke configureerbare voedingsrails. De A-poort is ontworpen om VCCA te volgen. VCCA accepteert elke voedingsspanning van 1,2V tot 3,6V. De B-poort is ontworpen om VCCB te volgen. VCCB accepteert elke voedingsspanning van 1,65V tot 5,5V. Dit maakt universele bidirectionele vertaling met lage spanning mogelijk tussen alle spanningsknooppunten van 1,2V, 1,5V, 1,8V, 2,5V, 3,3V en 5V. VCCA mag VCCB niet overschrijden.

Wanneer de OE-ingang laag is, worden alle uitgangen in de hoogohmige toestand geplaatst. Om de hoogohmige toestand tijdens het opstarten of uitschakelen te garanderen, moet OE via een pull-down weerstand aan GND worden gekoppeld. De stroombroncapaciteit van de driver bepaalt de minimale waarde van de weerstand.

Het TXB0104-apparaat is zo ontworpen dat het OE-ingangscircuit wordt gevoed door VCCA.

Dit apparaat is volledig gespecificeerd voor gedeeltelijke uitschakeltoepassingen met behulp van I OFF. De I OFF-schakeling schakelt de uitgangen uit, wat voorkomt dat het apparaat beschadigd raakt door terugstroom wanneer het apparaat wordt uitgeschakeld.

INFORMATIE

Tekening
