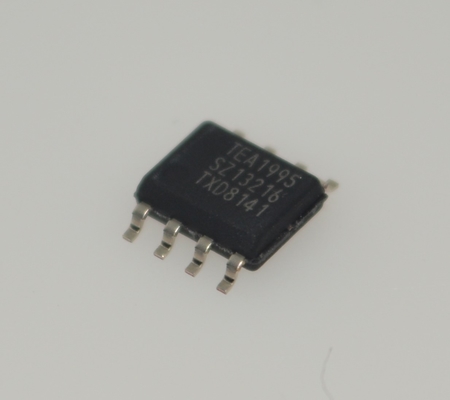

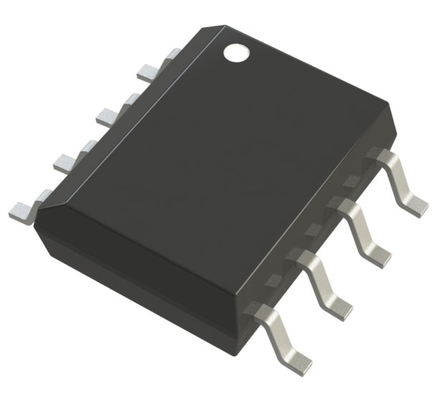

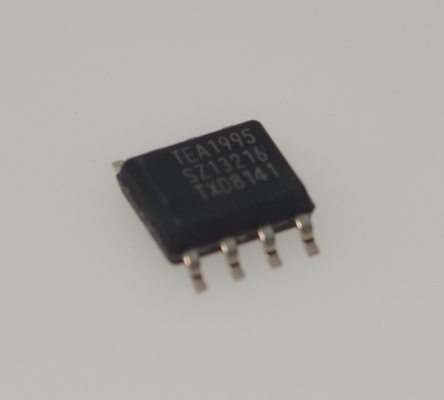

TEA1995T Synchrone rectifier controller voor SMPS High Efficiency 15μA Startup 650μA Operation CCM/DCM/QR Mode 200kHz Max Advanced Protection

TEA1995T Synchrone Gelijkrichter Controller voor SMPS Hoge Efficiëntie 15andmicro;A Opstarten 650andmicro;A Werking CCM/DCM/QR Modus 200kHz Max Geavanceerde Bescherming

andnbsp;

Kenmerken

2.1 Efficiëntie kenmerken

andbull; Adaptieve gate drive voor maximale efficiëntie bij elke belasting

andbull; Voedingsstroom in energiebesparende werking onder 200 andmu;A

2.2 Toepassingskenmerken

andbull; Breed voedingsspanningsbereik van 4,5 V tot 38 V

andbull; Dubbele synchrone gelijkrichting voor LLC resonant in SO8-behuizing

andbull; Synchrone gelijkrichting voor multi-output flyback converters

andbull; Ondersteunt 5 V werking met logic level SR MOSFET's

andbull; Differentiële ingangen voor het detecteren van de drain- en source-spanningen van elke SR MOSFET

2.3 Controle kenmerken

andbull; SR-controle zonder minimale inschakeltijd

andbull; Adaptieve gate drive voor snelle uitschakeling aan het einde van de geleiding

andbull; UnderVoltage LockOut (UVLO) bescherming met actieve gate pull-down

andnbsp;

Toepassingen

De TEA1995T is bedoeld voor resonante voedingen. In dergelijke toepassingen kan het twee externe synchrone gelijkrichter MOSFET's aansturen voor de gelijkrichting van de spanningen op de twee secundaire wikkelingen van de transformator. Deze MOSFET's vervangen diodes. Het kan worden gebruikt in alle voedingen die een hoge efficiëntie vereisen:

andbull; Adapters

andbull; Voedingen voor desktop pc's en all-in-one pc's

andbull; Voedingen voor televisie

andbull; Voedingen voor servers

andnbsp;

Beschrijving

De TEA1995T is het eerste product van een nieuwe generatie Synchrone Gelijkrichter (SR) controller IC's voor geschakelde voedingen. Het bevat een adaptieve gate drive methode voor maximale efficiëntie bij elke belasting.

De TEA1995T is een speciale controller IC voor synchrone gelijkrichting aan de secundaire zijde van resonante converters. Het heeft twee driverstadia voor het aansturen van de SR MOSFET's, die de uitgangen van de centrale aftakking secundaire transformatorwikkelingen gelijkrichten. De twee gate driverstadia hebben hun eigen detectie-ingangen en werken onafhankelijk.

De TEA1995T kan ook worden gebruikt in multi-output flyback converters met de SR MOSFET aan de lage zijde.

De TEA1995T is vervaardigd in een Silicon-On-Insulator (SOI) proces.

andnbsp;

INFORMATIE

andnbsp;

Tekening
