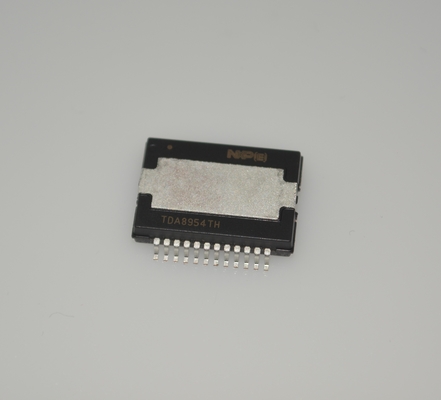

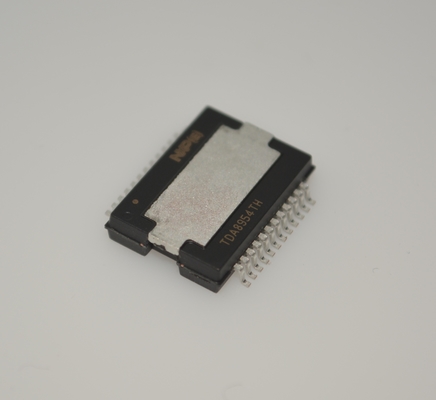

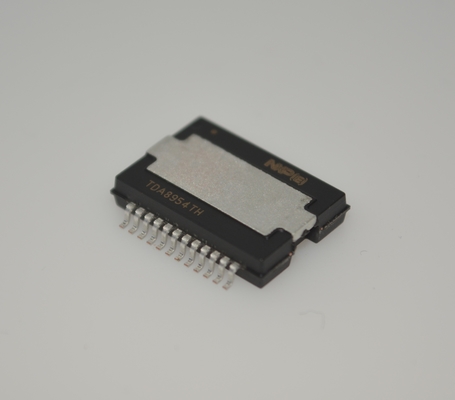

TDA8954TH 2x 150W Klasse-D Versterker 90% Efficiëntie Laag 0,01% THD Mute/Standby OT/SC Bescherming Breed ±12,5V tot ±40V Voeding Zelfbeschermende Uitgangen

TDA8954TH 2x 150W Klasse-D Versterker 90% Efficiëntie Laag 0,01% THD Mute/Standby OT/SC Bescherming Breed ±12,5V tot ±40V Voeding Zelfbeschermende Uitgangen

Kenmerken

Hoog uitgangsvermogen in typische toepassingen:

  SE 2 × 210 W, RL = 4 Ω (VDD = 41 V; VSS = −41 V)

  SE 2 × 235 W, RL = 3 Ω (VDD = 39 V; VSS = −39 V)

  SE 2 × 150 W, RL = 6 Ω (VDD = 41 V; VSS = −41 V)

  BTL 1 × 420 W, RL = 8 Ω (VDD = 41 V; VSS = −41 V)

Symmetrisch werkspanningsbereik van ±12,5 V tot ±42,5 V

Stereo volledig differentiële ingangen, kunnen worden gebruikt als stereo SE of mono BTL versterker

Laag geluidsniveau

Soepele pop-vrije start en uitschakeling

2-pins diagnostiek voor beveiligingscircuits

Vaste frequentie interne of externe klok

Hoge efficiëntie ≈93 %

Zero dead time switching

Lage ruststroom

Geavanceerde beveiligingsstrategie: spanningsbeveiliging en uitgangsstroombegrenzing

Thermal FoldBack (TFB) met uitschakelfunctie

Vaste versterking van 30 dB in SE en 36 dB in BTL-toepassingen

Volledig kortsluitvast over de belasting

BD-modulatie in BTL-configuratie

Klokbeveiliging

Toepassingen

 DVD

 Home Theater In A Box (HTIAB) systeem

 Mini- en micro-ontvanger

 Hoogvermogen luidsprekersysteem

 Subwoofers

 Public Address (PA) systeem

Beschrijving

De TDA8954 is een stereo of mono hoogrendement Klasse D audio eindversterker in een enkele IC met een laag stroomverbruik. Het is ontworpen om tot 2 × 210 W te leveren in een 4 Ω belasting in een stereo Single-Ended (SE) toepassing, of 1 × 420 W in een 8 Ω belasting in een mono Bridge-Tied Load (BTL) toepassing.

Het combineert de voordelen van Klasse D efficiëntie (≈93 % in een 4 Ω belasting) met audiophile geluidskwaliteit vergelijkbaar met die geassocieerd met Klasse AB versterking.

De versterker werkt over een breed voedingsspanningsbereik van ±12,5 V tot ±42,5 V en heeft een laag ruststroomverbruik.

De TDA8954 wordt geleverd met twee diagnostische pinnen voor het bewaken van de status van Thermal Fold Back (TFB), Over Current Protection (OCP) en andere beveiligingscircuits.

INFORMATIE

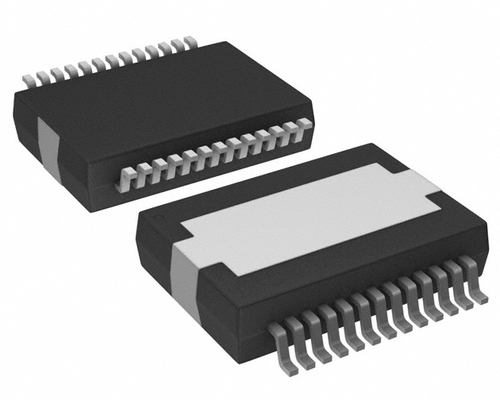

Tekening
