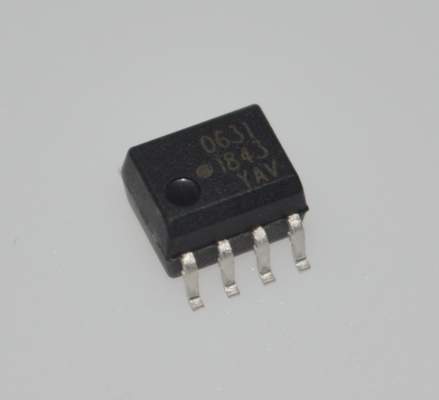

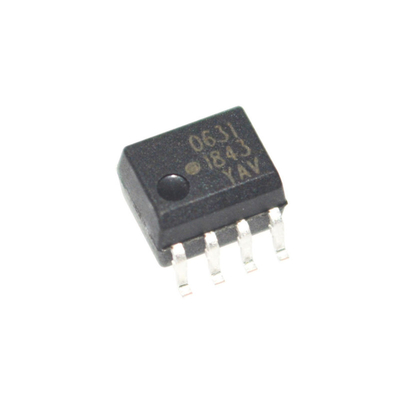

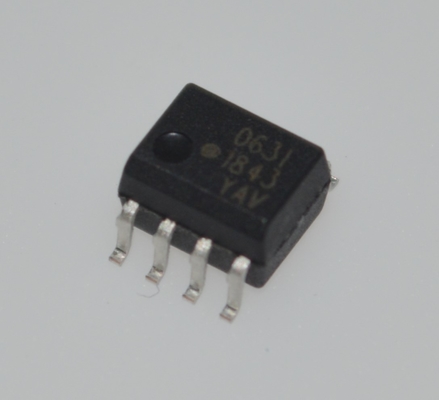

Ultra-Compact HCPL-0631-500E High CMR 3.5kV/μs 10kV/μs Isolatie 1mA Lage Stroom Hoge Temp 110°C 5kV Isolatie Hoge Snelheid 1MBd Brede Vcc 2.7-5.5V SOIC-8 Pakket
Productattributen
| Attribuut |
Waarde |
| Functie |
Step-Up, Step-Down |
| Uitvoerconfiguratie |
Positief of Negatief |
| Topologie |
Buck, Boost |
| Uitvoertype |
Instelbaar |
| Aantal Uitgangen |
1 |
Kenmerken
- 15 kV/µs minimum Common Mode Rejection (CMR) bij VCM= 1 kV voor HCNW2611, HCPL-2611, HCPL-4661, HCPL-0611, HCPL-0661
- Hoge snelheid: 10 MBd typisch
- LSTTL/TTL compatibel
- Lage ingangsstroom: 5 mA
- Gegarandeerde AC- en DC-prestaties over industriële temperatuur: -40°C tot +85°C
- Verkrijgbaar in 8-pins DIP, SOIC-8, widebody-pakketten
- Strobeerbare uitgang (alleen producten met één kanaal)
- Veiligheidsgoedkeuring
- UL erkend - 3750 Vrms gedurende 1 minuut en 5000 Vrms gedurende 1 minuut per UL1577 CSA goedgekeurd
- IEC/EN/DIN EN 60747-5-5 goedgekeurd met verschillende VIORM-classificaties
Toepassingen
- Geïsoleerde lijnontvanger
- Computer-perifere interfaces
- Microprocessor systeem interfaces
- Digitale isolatie voor A/D, D/A conversie
- Schakelende voeding
- Instrument ingang/uitgang isolatie
- Eliminatie van aardlussen
- Vervanging van pulstransformator
- Isolatie van vermogenstransistors in motoraandrijvingen
- Isolatie van hogesnelheidslogicsystemen
Beschrijving
De Broadcom® 6N137, HCPL-26xx/06xx/4661, HCNW137/26x1 zijn optisch gekoppelde gates die een GaAsP lichtemitterende diode en een geïntegreerde fotodetector met hoge versterking combineren. Een inschakel-ingang maakt het mogelijk de detector te stroberen. De uitgang van de detector IC is een open collector Schottky-geklemd transistor. De interne afscherming biedt een gegarandeerde specificatie voor common-mode transient immunity tot 15.000 V/µs bij Vcm = 1000V.
Dit unieke ontwerp biedt maximale AC- en DC-circuitisolatie en bereikt tegelijkertijd TTL-compatibiliteit. De optocoupler AC- en DC-operationele parameters zijn gegarandeerd van -40°C tot +85°C, waardoor probleemloze systeemprestaties mogelijk zijn.
Technische specificaties
| Categorie |
Isolatoren, Optocouplers, Optoisolatoren, Logische Uitgang Optoisolatoren |
| Fabrikant |
Broadcom Limited |
| Serie |
- |
| Verpakking |

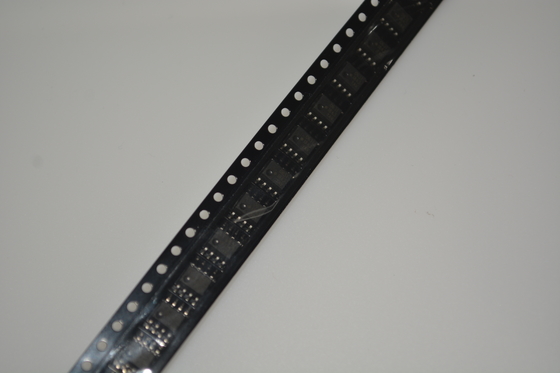

Tape en Reel (TR) Cut Tape (CT) Digi-Reel® |
| Onderdeelstatus |
Actief |
| Aantal Kanalen |
2 |
| Ingangen - Zijde 1/Zijde 2 |
2/0 |
| Spanning - Isolatie |
3750Vrms |
| Common Mode Transient Immunity (Min) |
10kV/µs |
| Ingangstype |
DC |
| Uitvoertype |
Open Collector, Schottky Geklemd |
| Stroom - Uitgang / Kanaal |
50 mA |
| Datasnelheid |
10MBd |
| Voortplantingsvertraging tpLH / tpHL (Max) |
100ns, 100ns |
| Stijg-/Daaltijd (Typ) |
24ns, 10ns |
| Spanning - Voorwaarts (Vf) (Typ) |
1.5V |
| Stroom - DC Voorwaarts (If) (Max) |
15mA |
| Spanning - Voeding |
4.5V ~ 5.5V |
| Bedrijfstemperatuur |
-40°C ~ 85°C |
| Montagetype |
Opbouwmontage |

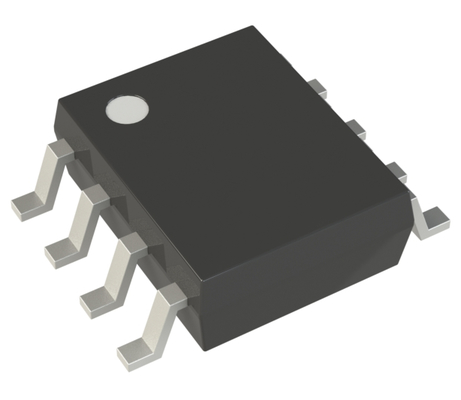

| Pakket / Behuizing |
8-SOIC (0.154", 3.90mm Breedte) |
| Leverancier Apparaat Pakket |
8-SO Tall |
| Basis Productnummer |
HCPL-0631 |
Tekening
