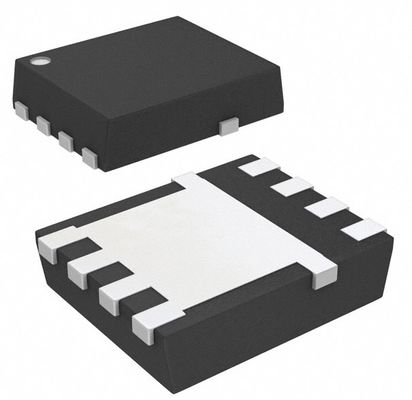

CSD17522Q5A 25V/4.7mΩ NexFET MOSFET met 40A Pulse 1.5V Max VGS(th) AEC-Q101 Gekwalificeerd SON 5x6mm Pakket Halogeen-vrij en Ultra-Low Qg and Qgd
Product Attributen
| Attribuut |
Waarde |
| Functie |
Step-Up, Step-Down |
| Uitvoerconfiguratie |
Positief of Negatief |
| Topologie |
Buck, Boost |
| Uitvoertype |
Instelbaar |
| Aantal Uitgangen |
1 |
Productbeschrijving
CSD17522Q5A 25V/4.7mΩ NexFET MOSFET met 40A Pulse 1.5V Max VGS(th) AEC-Q101 Gekwalificeerd SON 5x6mm Pakket Halogeen-vrij en Ultra-Low Qg and Qgd
Kenmerken
- Geoptimaliseerd voor 5V Gate Drive
- Ultralow Qg en Qgd
- Lage Thermische Weerstand
- Avalanche Gecertificeerd
- Pb Vrije Terminal Plating
- RoHS Conform
- Halogeen Vrij
- SON 5-mm x 6-mm Plastic Pakket
Toepassingen
Notebook Point of Load
Point-of-Load Synchrone Buck in Netwerk-, Telecom- en Computersystemen
Beschrijving
De NexFET™ power MOSFET is ontworpen om verliezen in vermogensconversietoepassingen te minimaliseren en geoptimaliseerd voor 5V gate drive-toepassingen.
Technische Specificaties
| Categorie |
Discrete Halfgeleiderproducten Transistors FET's, MOSFET's Enkele FET's, MOSFET's |
| Fabrikant |
Texas Instruments |
| Serie |
NexFET™ |
| Verpakking |
Tape and Reel (TR) Cut Tape (CT) Digi-Reel® |
| Onderdeelstatus |
Actief |
| FET Type |
N-Kanaal |
| Technologie |
MOSFET (Metaaloxide) |
| Drain-to-Source Spanning (Vdss) |
30 V |
| Stroom - Continue Drain (Id) @ 25°C |
87A (Tc) |
| Aandrijfspanning (Max Rds On, Min Rds On) |
4.5V, 10V |
| Rds On (Max) @ Id, Vgs |
8.1mOhm @ 14A, 10V |
| Vgs(th) (Max) @ Id |
2V @ 250µA |
| Gate Lading (Qg) (Max) @ Vgs |
4.3 nC @ 4.5 V |
| Vgs (Max) |
±20V |
| Ingangscapaciteit (Ciss) (Max) @ Vds |
695 pF @ 15 V |
| FET Kenmerk |
- |
| Vermogensdissipatie (Max) |
3W (Ta) |
| Bedrijfstemperatuur |
-55°C ~ 150°C (TJ) |
| Kwaliteit |
- |
| Kwalificatie |
- |
| Montagetype |
Opbouwmontage |
| Leverancier Apparaat Pakket |
8-VSONP (5x6) |
| Pakket / Behuizing |
8-PowerTDFN |
| Basis Productnummer |
CSD17522 |
Tekening
