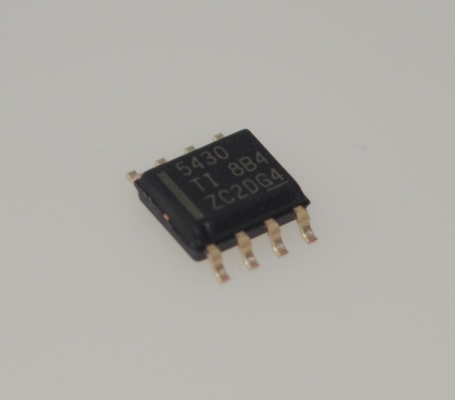

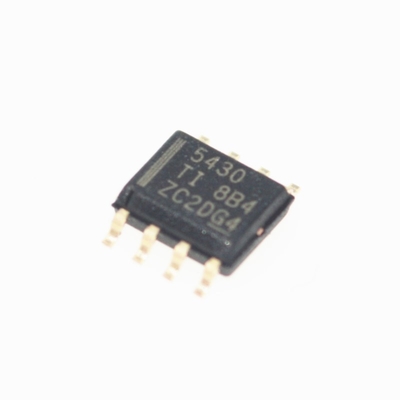

TPS5430DDAR 3A 5,5-36V Brede Input Step-Down Converter 500kHz Schakelen Hoge Efficiëntie (Tot 95%) Interne Compensatie Power Good Signaal Thermische/UVLO Bescherming SOIC-8 Pakket

TPS5430DDAR 3A 5.5-36V Breed Invoer Stap-Down Converter 500kHz Schakelen Hoog Efficiëntie (tot 95%) Interne Compensatie Kracht Goed Signal Thermische/UVLO Bescherming SOIC-8 Pakket

ennbsp

Kenmerken

enbull; breed inslagspanningsbereik:andandash;TPS5430: 5,5V tot 36Vandash;TPS5431: 5,5V tot 23V

enbull; maximaal 3A continue (4A piek) uitgangsstroom

enbull; Hoog rendement tot 95% mogelijk gemaakt door 100mΩ geïntegreerde MOSFET-switch

breed uitgangsspanningsbereik: verstelbaar tot 1,22 V met een aanvankelijke nauwkeurigheid van 1,5%

en bull; interne compensatie minimaliseert het aantal externe onderdelen

andbull; vaste schakelfrequentie van 500 kHz voor kleine filters

enbull; Verbeterde lijnregulatie en transiente reactie door inputspanning feedforward

enbull; Systeem beschermd door overstromingsbeperking, overspanningsbescherming en thermische uitschakeling

en bull;andash;40anddeg;C tot 125anddeg;C temperatuurbereik van de verbinding

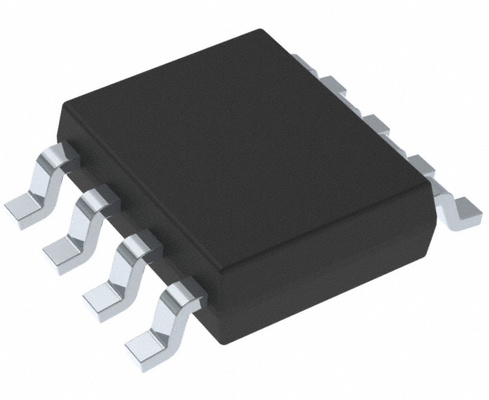

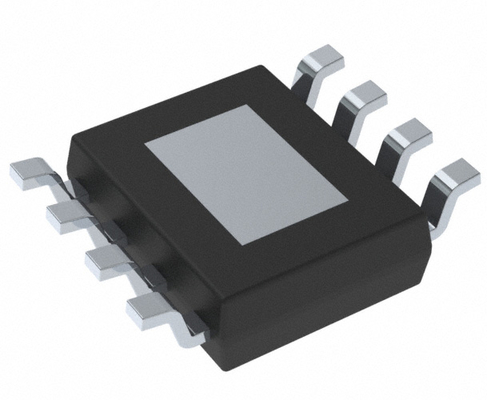

enbull; verkrijgbaar in kleine thermisch versterkte 8-pin SO PowerPADandtrade; geïntegreerd schakelpakket

ennbsp

Toepassingen

Verkoper: set-top box, DVD, LCD-schermen

enbull; industriële en auto-audio-energievoorzieningen

enbull; batterijladers, LED-toevoer met een hoog vermogen

en bull; 12V en 24V gedistribueerde stroomsystemen

ennbsp

Beschrijving

De TPS543x is een high-output-current PWM-converter die een low-resistance, high-side N-channel MOSFET integreert.Op het substraat met de vermelde kenmerken zijn een hoogwaardige spanningsfoutversterker opgenomen die een nauwkeurige spanningsregulatie biedt onder tijdelijke omstandighedeneen onderspanningsblokkeringscircuit om opstart te voorkomen totdat de ingangsspanning 5,5 V bereikt; een intern ingestelde slow-startcircuit om binnenstromen te beperken;en een spanningsvoeding voorwaarts circuit om de voorbijgaande reactie te verbeterenMet behulp van de ENA-pin wordt de stoptoevoerstroom geminimaliseerd tot 15 enmu;A. Andere functies zijn een actieve hoge activatie, overstromingsbeperking, overspanningsbescherming en thermische stopzetting.Om de complexiteit van het ontwerp en het aantal externe componenten te verminderenDe TPS5431 is ontworpen om te werken vanaf stroomrails tot 23 V. De TPS5430 regelt een breed scala aan stroombronnen, waaronder 24 V bus.

Het TPS543x-apparaat is verkrijgbaar in een thermisch verbeterd, gemakkelijk te gebruiken 8-pin SOIC PowerPAD geïntegreerd schakelpakket.TI biedt evaluatiemodules en de Designer software tool om te helpen bij het snel bereiken van hoogwaardige stroomvoorziening ontwerpen om te voldoen aan agressieve apparatuur ontwikkeling cycli.

ennbsp

Inlichtingen

ennbsp

Tekening
