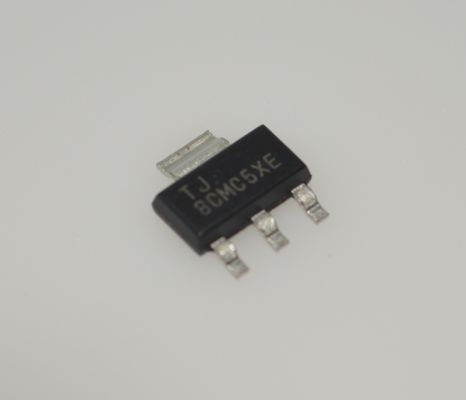

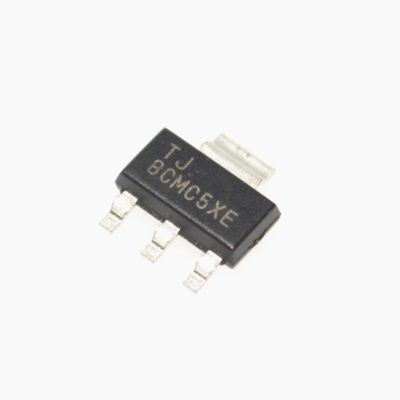

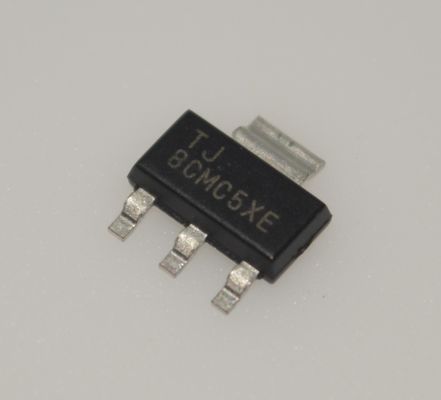

TLV1117LV33DCYR 800mA LDO 3.3V Vaste uitslag 1% nauwkeurigheid lage uitvalspanning overstroom en thermische bescherming -40°C tot 125°C Stabiel met keramische condensatoren SOT-223 Pakket

TLV1117LV33DCYR 800mA LDO 3.3V Vaste Uitgang 1% Nauwkeurigheid Lage Dropout Spanning Overstroom & Thermische Bescherming -40°C tot 125°C Stabiel met Keramische Condensatoren SOT-223 Pakket

Kenmerken

• Typische nauwkeurigheid: 1,5%

• Lage IQ: 100 µA (maximum) – 500 keer lager dan standaard 1117-apparaten

• VIN: 2 V tot 5,5 V – Absolute maximum VIN: 6 V

• Stabiel met 0-mA uitgangsstroom

• Lage dropout: 455 mV bij 1 A voor VOUT = 3,3 V

• Hoge PSRR: 65 dB bij 1 kHz

• Minimum gespecificeerde stroomlimiet: 1,1 A

• Stabiel met kosteneffectieve keramische condensatoren: – Met 0-Ω ESR

• Temperatuurbereik: –40°C tot +125°C

• Thermische uitschakeling en overstroombeveiliging

• Voor drop-in vervanging met verbeterde functionaliteit, zie de TLV761

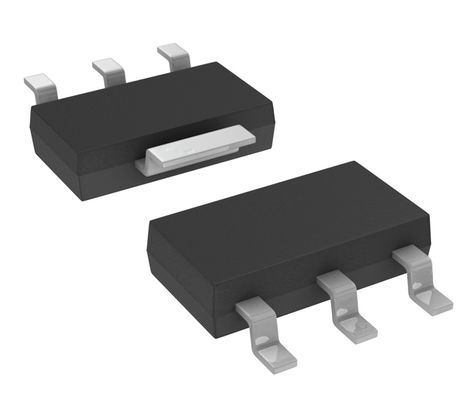

• Verkrijgbaar in een SOT-223-pakket

Toepassingen

• Set-top boxes

• TV's en monitoren

• PC-randapparatuur, notebooks, moederborden

• Modems en andere communicatieproducten

• Post-regulatie van schakelende voedingen

Beschrijving

De TLV1117LV low-dropout (LDO) lineaire regulator is een lage ingangsspanning versie van de populaire TLV1117 spanningsregelaar.

De TLV1117LV is een extreem energiezuinig apparaat dat 500 keer minder ruststroom verbruikt dan traditionele 1117 spanningsregelaars, waardoor het apparaat is ontworpen voor toepassingen die een zeer lage stand-bystroom vereisen. De TLV1117LV LDO is ook stabiel met 0 mA belastingsstroom; er is geen minimale belastingsvereiste, waardoor het apparaat een goede keuze is voor toepassingen waarbij de regulator zeer kleine belastingen moet voeden tijdens stand-by, naast grote stromen in de orde van 1 A tijdens normale werking. De TLV1117LV biedt uitstekende lijn- en belastingstransientprestaties, wat resulteert in zeer kleine onderschrijdingen en overschrijdingen van de uitgangsspanning wanneer de belastingstroomvereiste verandert van minder dan 1 mA naar meer dan 500 mA.

Een precisie band-gap en foutversterker zorgen voor 1,5% nauwkeurigheid. Een zeer hoge power-supply rejection ratio (PSRR) maakt het gebruik van het apparaat voor post-regulatie na een schakelende regulator mogelijk. Andere waardevolle functies zijn onder meer lage uitgangsruis en lage dropout-spanning.

Het apparaat is intern gecompenseerd om stabiel te zijn met 0-Ω equivalent series resistance (ESR) condensatoren. Deze belangrijke voordelen maken het gebruik van kosteneffectieve, kleine keramische condensatoren mogelijk. Kosteneffectieve condensatoren met hogere bias-spanningen en temperatuurverlaging kunnen ook worden gebruikt indien gewenst.

INFORMATIE

Tekening
