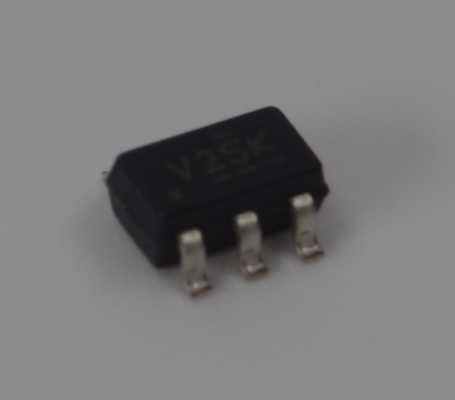

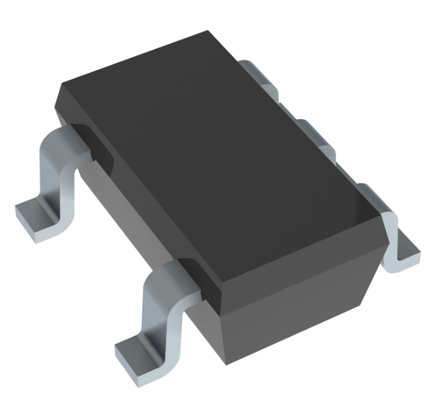

SN74CBTLV1G125DBVR 1-kanaals laagspanningsbusswitch <5Ω aan-weerstand 3,3V/2,5V werking 0-5V niveautranslatie Ultra-laag vermogen 10ns snelheid SOT-23-5 behuizing maakt hot insertion mogelijk

SN74CBTLV1G125DBVR 1-kanaals laagspanningsbusschakelaar <5Ω On-State weerstand 3.3V/2.5V Operatie 0-5V Level Translation Ultra-Low Power 10ns Speed SOT-23-5 Pakket maakt warm inbrengen mogelijk

GESCHIEDENIS

• 5-ΩSwitchverbinding tussen twee poorten

• Rail-to-Rail-omschakeling op data-I/O-poorten

• Ioff ondersteunt de werking van de partiële stroomvermindering

Toepassingen

Vertaal/verschuiving van niveau:

Scenario:In systemen met gemengd spanningsniveau, het aansluiten van een laagspanningsprocessor (bijv. een 1,8 V of 2,5 V MCU) op een hogespanningsperiferie (bijv. een 5 V sensor of een oud apparaat).

Hoe het werkt:Het brede spanningsbereik (0 tot 5 V) maakt een naadloze tweerichtingssignaaloverdracht mogelijk tussen circuits met verschillende spanningen, waardoor het niveau verschuift zonder een extra voedingsbron.

Busisolatie en multiplexing:

Scenario:Wanneer meerdere randapparaten dezelfde gegevenslijn (bijv. I2C, SPI) of adreslijn moeten delen, maar slechts één apparaat tegelijkertijd met de host kan communiceren.

Hoe het werkt:Met behulp van meerdere dergelijke schakelaars kan de MCU de schakelaar bedienen om de bus te verbinden met apparaat A of apparaat B, waardoor niet-geselecteerde apparaten effectief worden geïsoleerd en busconflicten worden voorkomen.

Warm invoegingsondersteuning:

Scenario:Toepassingen waarbij modules of kaarten warm moeten worden aangesloten, zoals telecomboards, industriële bedieningsmodules of testtoestellen.

Hoe het werkt:Het ontwerp van het interne circuit is bestand tegen onzekere stroomsequenties, waardoor de kernprocessor en gevoelige circuits worden beschermd tegen spanningspieken en stroomschokken tijdens het inschakelen of uitschakelen.

Analoog en digitaal signaal schakelen:

Scenario:Het schakelen van geluidssignaalpaden, het selecteren van sensor-invoer of laag snelheidsdigitale signalen.

Opmerking:Hoewel het analoge signalen kan verzenden (binnen het spanningsbereik), is het door zijn on-state weerstand (~ 5Ω) en bandbreedtebeperkingenniet geschiktvoor hoogfrequente analoge signalen (bijv. video) of voor analoge opname met hoge precisie (bijv. precieze ADC-ingangen).

Beschrijving

De SN74CBTLV1G125 is voorzien van een enkele high-speed lijnschakelaar.

Dit apparaat is volledig gespecificeerd voor toepassingen voor gedeeltelijke stroomonderbreking met behulp van Ioff.Het apparaat is geïsoleerd tijdens het uitschakelen.

Om de hoge impedantie te garanderen tijdens het op- of uitschakelen van de stroom, moet de OE via een pull-upweerstand aan VCC worden gekoppeld;de minimale waarde van de weerstand wordt bepaald door de stroomverzinking van de stuurknop.

Inlichtingen

Tekening
