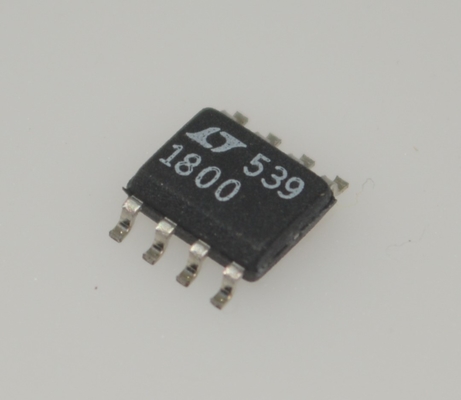

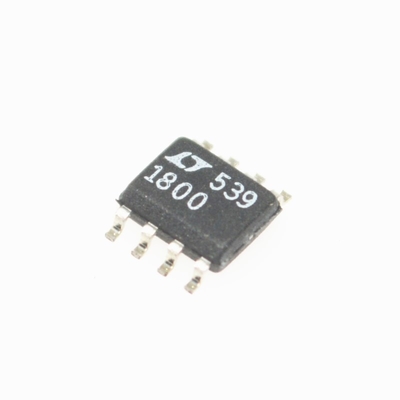

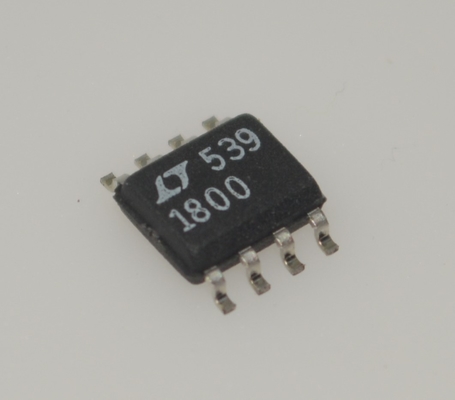

LT1800CS8 High-Speed 100MHz Op Amp 400V/μs Slew Rate Low 3.5mV Offset Rail-to-Rail Output 5V tot ±5V Supply 7nA IB Space-Saving SOIC-8 voor Filters/ADC Drivers

LT1800CS8 High-Speed 100MHz Op Amp 400V/µs Slew Rate Laag 3.5mV Offset Rail-to-Rail Output 5V tot ±5V Voeding 7nA IB Ruimtebesparende SOIC-8 voor Filters/ADC Drivers

KENMERKEN

n Gain Bandwidth Product: 80MHz

n Input Common Mode Range omvat beide rails

n Output Swings Rail-to-Rail

n Laag Ruststroom: 2mA Max

n Input Offset Voltage: 350μV Max

n Input Bias Current: 250nA Max

n Lage Spanningsruis: 8.5nV/√Hz

n Slew Rate: 25V/μs

n Common Mode Rejection: 105dB

n Power Supply Rejection: 97dB

n Open-Loop Gain: 85V/mV

n Bedrijfstemperatuurbereik: –40°C tot 85°C

n Beschikbaar in de 8-Pin SO en 5-Pin Low Profi le (1mm) ThinSOT™ Pakketten

TOEPASSINGEN

n Laagspanning, Hoogfrequente Signaalverwerking

n Aansturing van A/D Converters

n Rail-to-Rail Buffer Versterkers

n Actieve Filters

n Video Line Driver

BESCHRIJVING

De LT®1800 is een low power, high speed rail-to-rail input en output operationele versterker met uitstekende DC prestaties. De LT1800 heeft een lagere voedingsstroom, lagere input offset spanning, lagere input bias stroom en hogere DC gain dan andere apparaten met vergelijkbare bandbreedte.

De LT1800 heeft een input bereik dat beide voedingsrails omvat en een output die binnen 20mV van beide voedingsrails zwaait om het signaal dynamisch bereik in low supply toepassingen te maximaliseren.

De LT1800 behoudt zijn prestaties voor voedingen van 2.3V tot 12.6V en is gespecificeerd bij 3V, 5V en ±5V voedingen. De inputs kunnen voorbij de voedingen worden aangestuurd zonder schade of faseomkering van de output.

De LT1800 is beschikbaar in het 8-pin SO pakket met de standaard op amp pinout en in het 5-pin TSOT-23 pakket. Voor dual en quad versies van de LT1800, zie de LT1801/LT1802 datasheet. De LT1800 kan worden gebruikt als een plug-in vervanging voor veel op amps om het input/output bereik en de prestaties te verbeteren.

INFORMATIE

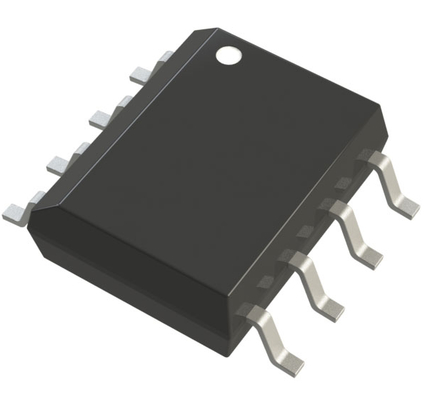

Tekening
