EL7155CS 8-kanaal digitale I/O met 24V optische isolatie 10-35V breedspanning 4kV ESD-bescherming Hoog snelheid 500kHz Industrieel -40°C tot 85°C RoHS-conformiteit en PLC-compatibiliteit

EL7155CS 8-kanaals digitale I/O met 24V optische isolatie 10-35V breed voltage 4kV ESD-bescherming High-Speed 500kHz Industrieel -40°C tot 85°C RoHS-conformiteit en PLC-compatibiliteit

Kenmerken

• Kloksnelheden tot 40MHz

• 15ns tr/tf bij 2000pF CLOAD

• 0,5ns mismatch voor stijg- en daaltijden

• 0,5ns tON-tOFF propagatievertraging mismatch

• 3,5pF typische ingangscapaciteit

• 3,5A piek drive

• Lage ON-weerstand van 3,5Ω

• Hoge capacitieve drive-capaciteit

• Werkt van 4,5V tot 16,5V

• Loodvrij (RoHS-conform)

Toepassingen

• ATE/burn-in testers

• Level shifting

• IGBT-drivers

• CCD-drivers

Beschrijving

De EL7155 high-performance pin driver met 3-state is geschikt voor vele ATE- en level-shifting toepassingen. De 3,5A piek drive-capaciteit maakt dit onderdeel een uitstekende keuze voor het aansturen van hoge capacitieve belastingen.

Uitgangspinnen OUTH en OUTL zijn respectievelijk verbonden met ingangspinnen VH en VL, afhankelijk van de status van de IN-pin. Een van de uitgangspinnen staat altijd in tri-state, behalve wanneer de OE-pin laag is, in welk geval beide uitgangen in tri-state modus staan. De isolatie van de uitgangs-FET's van de voedingen maakt het mogelijk om VH en VL onafhankelijk in te stellen, waardoor level-shifting kan worden geïmplementeerd.

Deze pin driver heeft verbeterde prestaties ten opzichte van bestaande pin drivers. Hij is specifiek ontworpen om te werken bij spanningen tot 0V over de schakel elementen, met behoud van goede snelheids- en ON-weerstandskarakteristieken.

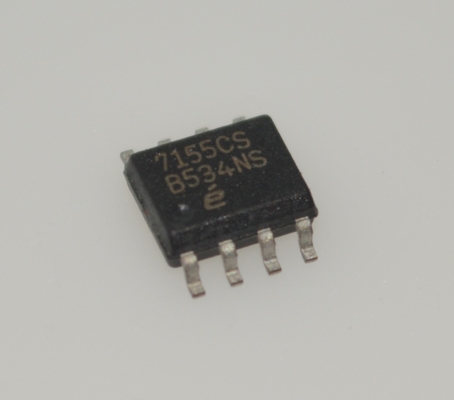

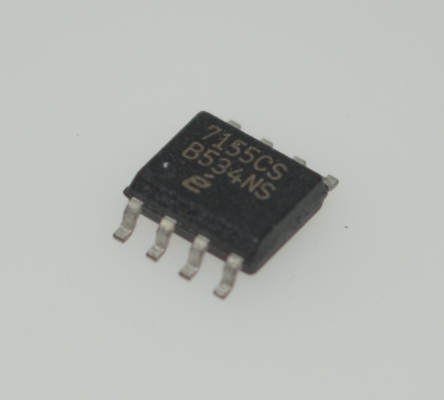

De EL7155 is verkrijgbaar in een 8 Ld SOIC-pakket en is gespecificeerd voor gebruik over het volledige temperatuurbereik van -40°C tot +85°C.

INFORMATIE

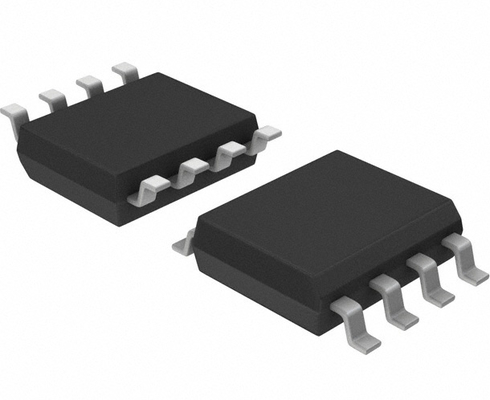

Tekening
