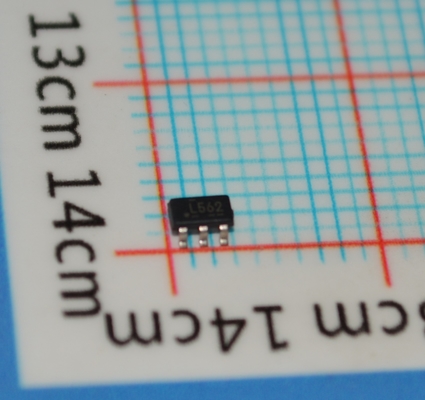

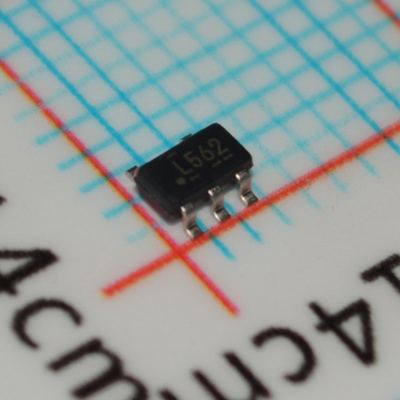

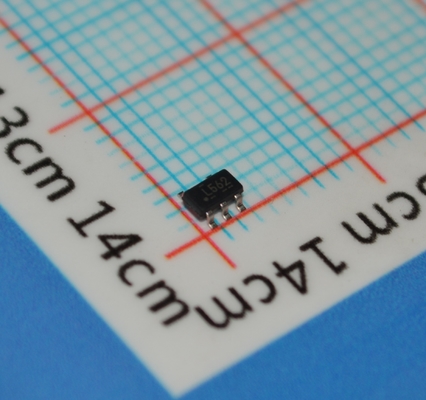

TPS560200DBVR 3,3V 0,6A Synchrone Buck Converter met 95% Efficiëntie 4,5-17V Ingang 1,2MHz Frequentie Eco-modus Interne Compensatie Soft Start en Thermische Bescherming in SOT-23 Behuizing

TPS560200DBVR 3.3V 0.6A Synchrone Buck Converter met 95% Efficiëntie 4.5-17V Input 1.2MHz Frequentie Eco-modus Interne Compensatie Soft Start en Thermische Bescherming in SOT-23 Behuizing

andnbsp;

Kenmerken

andbull; Geïntegreerde Monolithische 0.95-andOmega; High-Side en 0.33 andOmega;Low-Side MOSFET's

andbull; 500-mA Continue Uitgangsstroom

andbull; Uitgangsspanningsbereik: 0.8 V tot 6.5 V

andbull; 0.8-V Spanningsreferentie Met andplusmn;1.3% Nauwkeurigheid Over Temperatuur

andbull; Auto-Skip Advanced Eco-Modeandtrade; voor Hoge Efficiëntie bij Lichte Belastingen

andbull; D-CAP2andtrade;Mode Maakt Snelle Transient Responsies Mogelijk

andbull; Geen Externe Compensatie Nodig

andbull; 600-kHz Schakelfrequentie

andbull; 2-ms Interne Soft-Start

andbull; Veilig Opstarten in Prebiased VOUT

andbull; Thermische Uitschakeling

andbull;andndash;40anddeg;C tot 125anddeg;C Bedrijfstemperatuurbereik

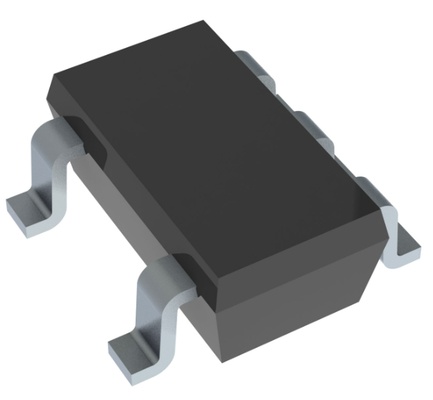

andbull; Beschikbaar in 5-Pin SOT-23 Behuizing

andnbsp;

Toepassingen

andbull; Set Top Boxes

andbull; Modems

andbull; DTB's

andbull; ASDL's

andnbsp;

Beschrijving

De TPS560200 is een 17-V, 500-mA, low-Iq, adaptieve on-time D-CAP2 mode synchrone monolithische buck converter met geïntegreerde MOSFET's in een gebruiksvriendelijke 5-pins SOT-23 behuizing.

De TPS560200 stelt systeemontwerpers in staat om de reeks van verschillende eindapparatuur stroombusregelaars te voltooien met een kosteneffectieve oplossing met een laag aantal componenten en een lage standby-stroom. De belangrijkste regellus voor het apparaat gebruikt de D-CAP2 mode-regeling die een snelle transient respons biedt zonder externe compensatiecomponenten. De adaptieve on-time regeling ondersteunt een naadloze overgang tussen PWM-modus bij hogere belastingscondities en geavanceerde Eco Mode-werking bij lichte belastingen.

De TPS560200 heeft ook een eigen circuit dat het apparaat in staat stelt zich aan te passen aan zowel lage equivalente serieweerstand (ESR) uitgangscondensatoren, zoals POSCAP of SP-CAP, als ultra-lage ESR keramische condensatoren. Het apparaat werkt van 4.5-V tot 17-V VIN-ingang. De uitgangsspanning kan worden geprogrammeerd tussen 0.8 V en 6.5 V. Het apparaat beschikt ook over een vaste 2-ms soft-start tijd. Het apparaat is verkrijgbaar in de 5-pins SOT-23 behuizing.

andnbsp;

INFORMATIE

andnbsp;

Tekening
