TPS61027DRCR 5V 1,2A Boost Converter met 95% Efficiëntie 2,7-12V Ingang 1,2MHz Frequentie Energiebesparingsmodus Interne Schakelaar Soft Start en Thermische Uitschakeling in 10-pins VSON-behuizing

TPS61027DRCR 5V 1.2A Boost Converter met 95% efficiëntie 2.7-12V Input 1.2MHz Frequentie Power Save Mode Interne Schakelaar Soft Start en Thermische Uitschakeling in 10-Pin VSON Package

andnbsp;

Kenmerken

andbull; 96% Efficiënte Synchrone Boost Converter 1

andbull; Uitgangsspanning blijft gereguleerd wanneer de ingangsspanning de nominale uitgangsspanning overschrijdt

andbull; Apparaat Ruststroom: 25 enmicro;A (Typ)

andbull; Ingangsspanningsbereik: 0.9 V tot 6.5 V

andbull; Vaste en instelbare uitgangsspanningsopties tot 5.5 V

andbull; Power Save Mode voor verbeterde efficiëntie bij laag uitgangsvermogen

andbull; LowBattery Comparator

andbull; LowEMI-Converter (Geïntegreerde Anti-ringing Schakelaar)

andbull; Belasting loskoppelen tijdens uitschakeling

andbull; Overtemperatuurbescherming

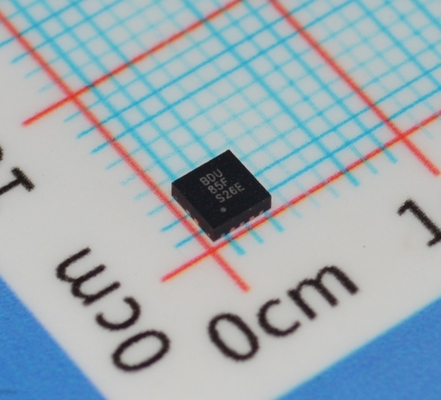

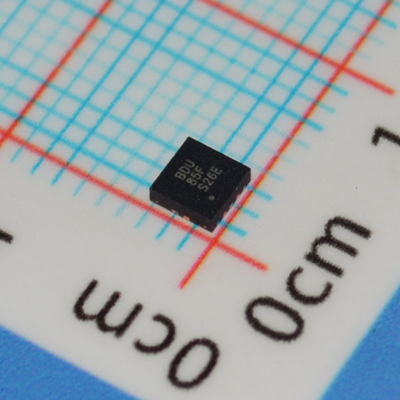

andbull; Kleine 3-mm entimes; 3-mm VSON-10 Package

andnbsp;

Toepassingen

andbull; Alle producten op batterijen met één cel, twee cellen en drie cellen alkaline, NiCd of NiMH, of één cel Li-Ion of Li-Polymeer

andbull; Draagbare audiospelers

andbull; PDA's

andbull; Mobiele telefoons

andbull; Persoonlijke medische producten

andbull; Camera witte LED-flitslichten

andnbsp;

Beschrijving

De TPS6102x-familie van apparaten biedt een voedingsoplossing voor producten die worden gevoed door een alkaline-, NiCd- of NiMH-batterij met één cel, twee cellen of drie cellen, of een Li-Ion- of Li-polymeerbatterij met één cel. Uitgangsstromen kunnen oplopen tot 200 mA bij gebruik van een alkalinebatterij met één cel en deze ontladen tot 0,9 V. Het apparaat kan ook worden gebruikt voor het genereren van 5 V bij 500 mA vanaf een 3,3-V rail of een Li-Ion-batterij. De boost converter is gebaseerd op een vaste frequentie, pulsbreedtemodulatie (PWM) controller met behulp van een synchrone gelijkrichter om maximale efficiëntie te verkrijgen. Bij lage belastingsstromen schakelt de converter over naar de power save mode om een hoge efficiëntie te behouden over een breed belastingsstroombereik. De Power Save mode kan worden uitgeschakeld, waardoor de converter wordt gedwongen om te werken met een vaste schakelfrequentie. De maximale piek stroom in de boost schakelaar is beperkt tot een waarde van 800 mA, 1500 mA of 1800 mA, afhankelijk van de versie van het apparaat.

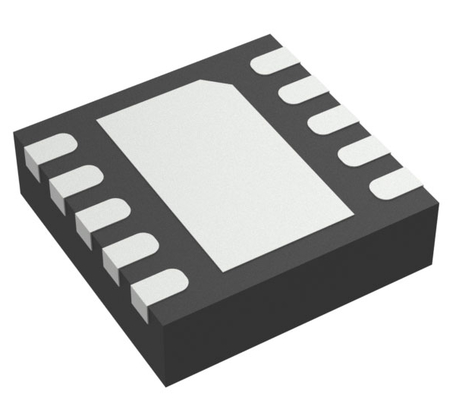

De TPS6102x-apparaten houden de uitgangsspanning gereguleerd, zelfs wanneer de ingangsspanning de nominale uitgangsspanning overschrijdt. De uitgangsspanning kan worden geprogrammeerd door een externe weerstandsdeler, of is intern vastgelegd op de chip. De converter kan worden uitgeschakeld om de batterijontlading te minimaliseren. Tijdens het uitschakelen wordt de belasting volledig losgekoppeld van de batterij. Een low-EMI-modus is geïmplementeerd om ringing te verminderen en, in feite, minder uitgestraalde elektromagnetische energie wanneer de converter de discontinue geleidingsmodus ingaat. Het apparaat is verpakt in een 10-pins VSON PowerPADandtrade; package met afmetingen van 3 mm x 3 mm (DRC).

andnbsp;

INFORMATIE

andnbsp;

Tekening
