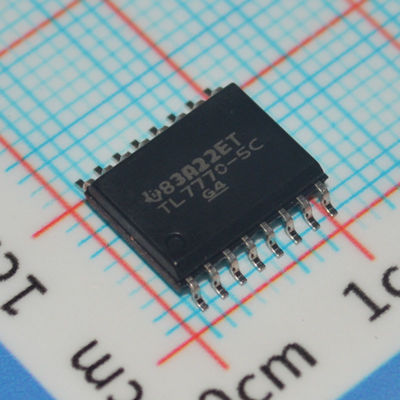

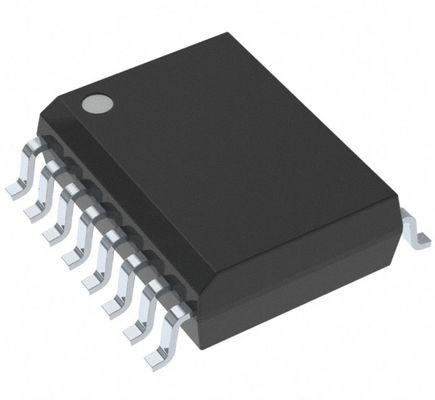

TL7770-5CDWR Hoog nauwkeurige (±2%) 5V-spanningsmonitor met handmatige reset lage voedingsstroom (40μA) Power-on reset en 200 ms vertraging in SOIC-8-pakket

TL7770-5CDWR Hoge Nauwkeurigheid (andplusmn;2%) 5V Spanning Monitor met Handmatige Reset Lage Stroomverbruik (40andmicro;A) Power-On Reset en 200ms Vertraging in SOIC-8 Behuizing

andnbsp;

Kenmerken

Power-On Reset Generator

Automatische Reset Generatie Na Spanningsdaling

RESET Gedefinieerd Wanneer VCC 1 V Overschrijdt

Breed Voedingsspanningsbereik . . . 3,5 V tot 18 V

Precisie Overspannings- en Onderspanningsdetectie

250-mA Piek Uitgangsstroom voor het Aansturen van SCR-Gates

2-mA Actieve-Laag SCR Gate Drive voor Bescherming tegen Valse Triggers

Temperatuurgecompenseerde Spanningsreferentie

Ware en Complementaire Reset Uitgangen

Extern Instelbare Uitgangspulsduur

andnbsp;

Toepassingen

Industriële Besturings- en Automatiseringssystemen

Automotive Elektronica

Computer- en Serversystemen

Consumentenelektronica en Slimme Apparaten

Beveiligings- en Kritieke Systemen

andnbsp;

Beschrijving

De TL7770 is een geïntegreerd-circuit systeem supervisor ontworpen voor gebruik als reset controller in microcomputer- en microprocessor voeding systemen. Dit apparaat bevat twee onafhankelijke voedingsspanningssupervisors die de voedingen bewaken op overspannings- en onderspanningscondities bij respectievelijk de VSO- en VSU-aansluitingen. Wanneer VCC de minimumspanning van 1 V bereikt tijdens het opstarten, wordt de RESET-uitgang actief (laag). Naarmate VCC 3,5 V nadert, activeert de tijdsvertragingfunctie, waardoor RESET en RESET actief (respectievelijk hoog en laag) worden vergrendeld voor een tijdsvertraging (td) nadat de systeemspanningen normale niveaus hebben bereikt. Boven VCC = 3,5 V activeert het laag maken van RESIN de tijdsvertragingfunctie tijdens normale systeemspanningsniveaus. Om ervoor te zorgen dat het microcomputersysteem is gereset, blijven de uitgangen actief totdat de spanning bij VSU de drempelwaarde, VIT+, overschrijdt, voor een tijdsvertraging, die wordt bepaald door een externe timingcondensator, zodanig dat: td 20 103 capaciteit

waarbij td in seconden is en capaciteit in farads.

Het overspanningsdetectiecircuit is programmeerbaar voor een breed scala aan ontwerpen. Tijdens een overspanningsconditie wordt een interne silicium-gestuurde gelijkrichter (SCR) geactiveerd, die 250-mA piek onmiddellijke stroom en 25-mA continue stroom levert aan de SCR gate drive-aansluiting, die een externe hoogstroom SCR-gate of een overspanningswaarschuwingscircuit kan aansturen.

De TL7770C-serie is gekarakteriseerd voor gebruik van 0anddeg;C tot 70anddeg;C. De TL7770I-serie is gekarakteriseerd voor gebruik van andplusmn;40anddeg;C tot 85anddeg;C.

andnbsp;

INFORMATIE

andnbsp;

Tekening
