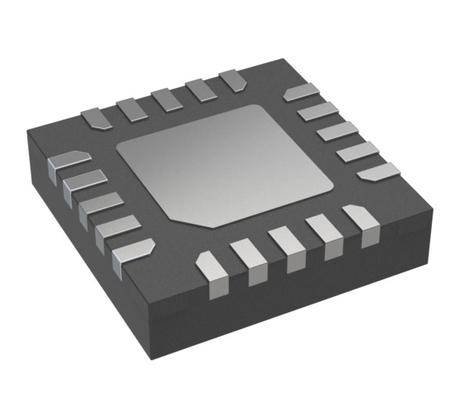

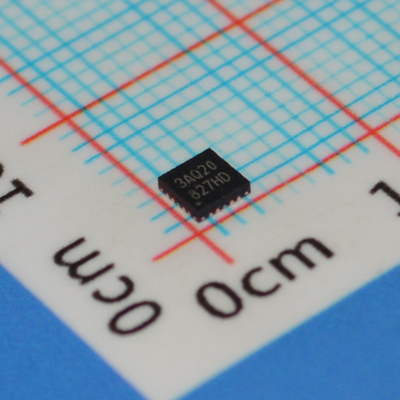

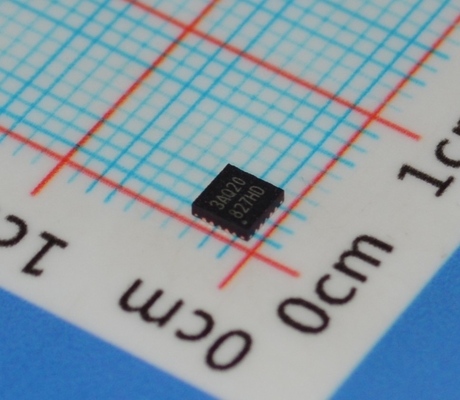

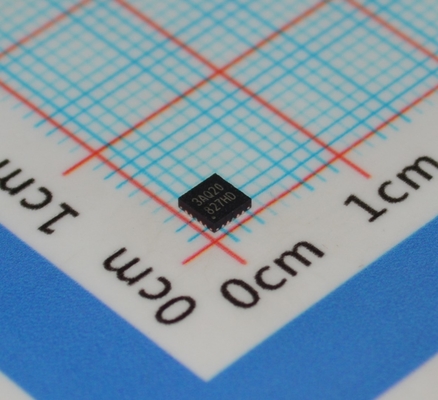

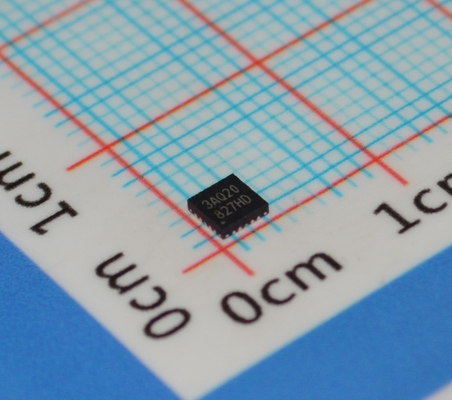

N76E003AQ20 20MHz 8051-gebaseerde MCU met 18KB Flash 1KB SRAM 12-bit ADC 16 PWM UART/SPI/I²C 2.4V-5.5V werking in 20-pins TSSOP-behuizing

N76E003AQ20 20MHz 8051-gebaseerde MCU met 18KB Flash 1KB SRAM 12-Bit ADC 16 PWM UART/SPI/I²C 2.4V-5.5V Werking in 20-Pin TSSOP-pakket

andnbsp;

FUNCTIES
CPU:
Volledig statisch ontwerp 8-bit high performance 1T 8051-gebaseerde CMOS microcontroller.

Instructieset volledig compatibel met MCS-51.

4-prioriteitsniveau-interruptmogelijkheid.

Dubbele Data Pointers (DPTR's).

Werking:
Brede voedingsspanning van 2,4V tot 5,5V.

Brede werkfrequentie tot 16 MHz

Industriële temperatuurklasse: -40°C tot +105°C

Geheugen:
Tot 18K Bytes APROM voor Gebruikerscode.

Configureerbare 4K/3K/2K/1K/0K Bytes LDROM, wat flexibiliteit biedt voor door de gebruiker ontwikkelde Boot Code.

Flash-geheugen geaccumuleerd met pagina's van elk 128 Bytes.

Ingebouwde In-Application-Programmable (lAP).

Codevergrendeling voor beveiliging.
256 Bytes on-chip RAM.

Aanvullende 768 Bytes on-chip auxiliary RAM (XRAM) toegankelijk via MOVX-instructie.

Eén 16-bit Timer 2 met driekanaals input capture module en 9 input pin kan worden geselecteerd.

Eén 16-bit auto-reload Timer 3, die de baudrate klokbron van UARTS kan zijn

Eén 16-bit PWM-tellerinterrupt voor timer.-
Eén programmeerbare Watchdog Timer (WDT) geklokt door een speciale 10 kHz interne bron.

Eén speciale Self Wake-up Timer (WKT) voor zelfgetimede wake-up voor energiebesparende modi.
Twee full-duplex UART-poorten met framefoutdetectie en automatische adresherkenning. TXD- en RXD-pinnen van UART0 uitwisselbaar via software.

Eén SPl-poort met master- en slave-modi, tot 8 Mbps wanneer de systeemklok 16 MHz is.
Eén i²C-bus met master- en slave-modi, tot 400 kbps datasnelheid.

Drie paren, zes kanalen van pulse width modulator (PWM) output, 10 output pinnen kunnen worden geselecteerd, tot 16-bit resolutie, met verschillende modi en Fault Brake-functie voor motorbesturing.

Acht kanalen van pin-interrupt, gedeeld voor alle l/0-poorten, met variabele configuratie van edge/level-detectie.

Eén 12-bit ADC, tot 500 ksps conversiesnelheid, hardwarematig getriggerd en conversieresultaatvergelijking die motorbesturing faciliteert.

Energiebeheer:
Twee energiebesparende modi: idle en Power-down mode.

Stroommonitor:
Brown-out detectie (BOD) met low power mode beschikbaar, 4-niveau selectie, interrupt- of resetopties.

Power-on reset (POR)

Sterke ESD- en EFT-immuniteit.

Ontwikkeltools:
Nuvoton On-Chip-Debugger (OCD) met KElLandquot;andquot; ontwikkelomgeving.

Nuvoton in-Circuit-Programmer (lCP).
Nuvoton in-System-Programming (ISP) via UART

andnbsp;

Beschrijving

De N76E003 is een embedded flash type, 8-bit high performance 1T 8051-gebaseerde microcontroller. De instructieset is volledig compatibel met de standaard 80C51 en de prestaties zijn verbeterd.

De N76E003 bevat maximaal 18K Bytes aan main Flash, genaamd APROM, waarin de inhoud van User Code zich bevindt. De N76E003 Flash ondersteunt In-Application-Programming (lAP)-functie, die on-chip firmware-updates mogelijk maakt. lAP maakt het ook mogelijk om elk blok van User Code-array te configureren om te worden gebruikt als niet-vluchtige gegevensopslag, die wordt geschreven door lAP en gelezen door lAP of MOVC-instructie. Er is een extra Flash genaamd LDROM, waarin de Boot Code normaal gesproken zich bevindt voor het uitvoeren van in-System-Programming (lSP). De LDROM-grootte is configureerbaar met een maximum van 4K Bytes. Om programmering en verificatie te vergemakkelijken, kan de Flash elektronisch worden geprogrammeerd en gelezen door een parallelle Writer of in-Circuit-Programming (lCP). Zodra de code is bevestigd, kan de gebruiker de code vergrendelen voor beveiliging.

De N76E003 biedt rijke randapparatuur, waaronder 256 Bytes SRAM, 768 Bytes auxiliary RAM (XRAM), tot 18 algemene l/0, twee 16-bit Timers/Counters 0/1, één 16-bit Timer2 met driekanaals input capture module, één Watchdog Timer (wDT), één Self Wake-up Timer (WKT), één 16-bit auto-reload Timer3 voor algemene doeleinden of baudrate-generator, twee UART's met framefoutdetectie en automatische adresherkenning, één SPl, één i²C, vijf verbeterde PWM-outputkanalen, acht-kanaals gedeelde pin-interrupt voor alle l0, en één 12-bit ADC. De randapparatuur is uitgerust met 18 bronnen met 4-niveau-prioriteitsinterruptmogelijkheden.

De N76E003 is uitgerust met drie klokbronnen en ondersteunt on-the-fly schakelen via software. De drie klokbronnen omvatten externe klokingang, 10 kHz interne oscillator en één 16 MHz interne precieze oscillator die in de fabriek is getrimd tot +1% bij kamertemperatuur. De N76E003 biedt extra stroombewakingsdetectie, zoals power-on reset en 4-niveau brown-out detectie, die de power-on/off-sequentie stabiliseert voor een zeer betrouwbaar systeemontwerp.

De N76E003 microcontroller werkt met een zeer laag vermogen met twee economische vermogensmodi om het stroomverbruik te verminderen - ldle en Power-down mode, die softwarematig selecteerbaar zijn. ldle-modus schakelt de CPU-klok uit, maar staat de voortzetting van de werking van de randapparatuur toe. Power-down mode stopt de hele systeemklok voor minimaal stroomverbruik. De systeemklok van de N76E003 kan ook worden vertraagd door een softwareklokverdeler, wat flexibiliteit mogelijk maakt tussen uitvoeringsprestaties en stroomverbruik.

Met een high performance CPU-kern en rijke, goed ontworpen randapparatuur, profiteert de N76E003 om te voldoen aan een algemeen doel, huishoudelijke apparaten of motorbesturingssysteem.
