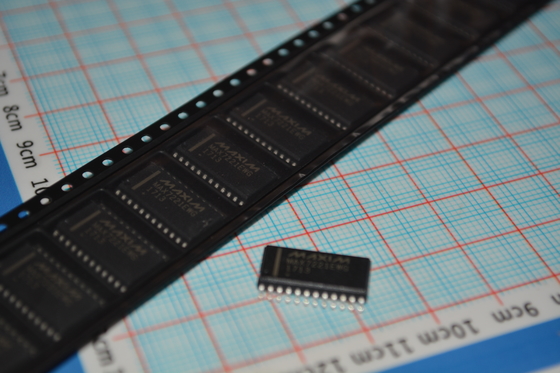

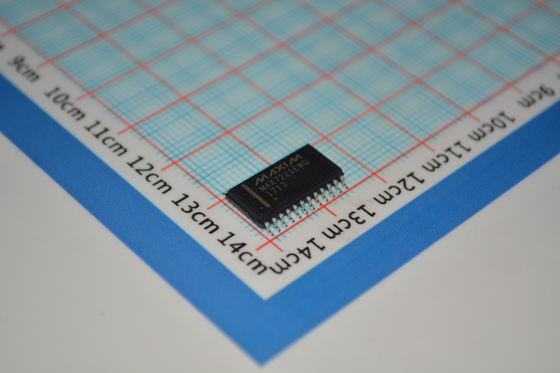

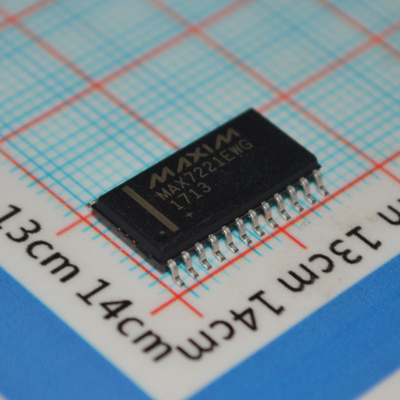

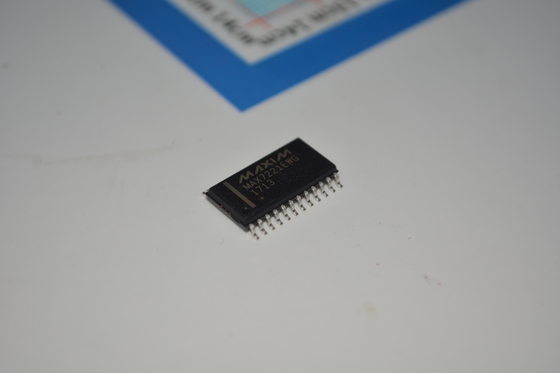

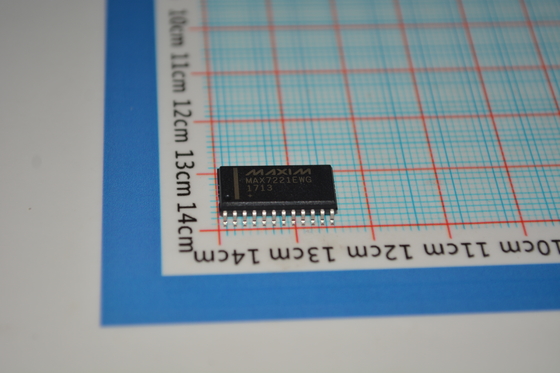

MAX7221EWG+T 8-cijferige LED-displaydriver met SPI-interface 10MHz seriële datasnelheid 2,7V-5,5V werking Individuele LED-besturing en 24-pins brede SOIC-behuizing

MAX7221EWG+T 8-cijferige LED-display-driver met SPI-interface 10MHz seriële gegevenssnelheid 2.7V-5.5V Operatie Individuele LED-besturing en 24-pin breed SOIC-pakket

Kenmerken

● 10MHz serieinterface

● Individuele LED-segmentbesturing

● Decoderen/niet-decoderen van cijfers

● 150 μA laagvermogen uitschakelen (gegevens worden bewaard)

● Digitale en analoge helderheidscontrole

● Scherm leeg bij aansturing

● Drive Common-Cathode LED-display

● Slew-Rate Limited Segment Drivers voor lagere EMI (MAX7221)

● SPI, QSPI, MICROWIRE serieinterface (MAX7221)

● 24-pin DIP- en SO-pakketten

Toepassingen

● Bar-graphic displays

● Industriële controleurs

● Panelmeters

● LED-matrix-displays

Beschrijving

De MAX7219/MAX7221 zijn compacte, seriële input/output common-cathode display drivers die microprocessors (μP's) aansluiten op 7-segment numerieke LED-displays van maximaal 8 cijfers, bar-graph displays,of 64 afzonderlijke LED'sOp de chip zijn een BCD-code-B-decoder, multiplex-scancircuits, segment- en cijferdrivers en een 8x8 statisch RAM dat elke cijfer opslaat.Slechts één externe weerstand is vereist om de segmentstroom voor alle LED's in te stellenDe MAX7221 is compatibel met SPITM, QSPITM en MICROWIRETM en heeft segmentdrivers met een slew-rate-limit om EMI te verminderen.

Een handige 4-draad serie-interface verbindt zich met alle gemeenschappelijke μP's. Individuele cijfers kunnen worden aangesproken en bijgewerkt zonder het hele scherm te herschrijven.De MAX7219/MAX7221 stelt de gebruiker ook in staat om code-B decodering of geen decodering te selecteren voor elk cijfer.

De apparaten omvatten een uitschakelmodus met een lage vermogen van 150 μA, analoge en digitale helderheidsregeling, een scansysteem dat de gebruiker in staat stelt van 1 tot 8 cijfers weer te geven,en een testmodus die alle LED's aanzet.

Voor toepassingen waarbij 3V-werking of segmentblinking vereist is, verwijzen wij naar het gegevensblad MAX6951.
