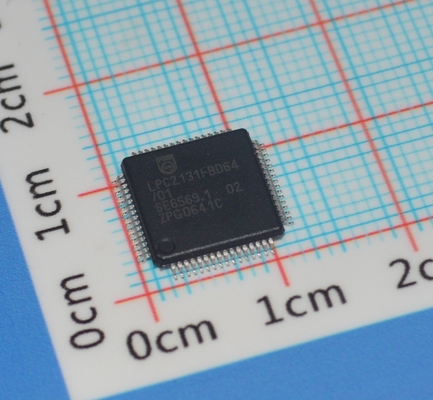

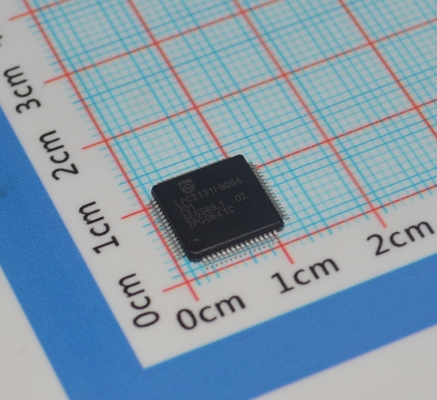

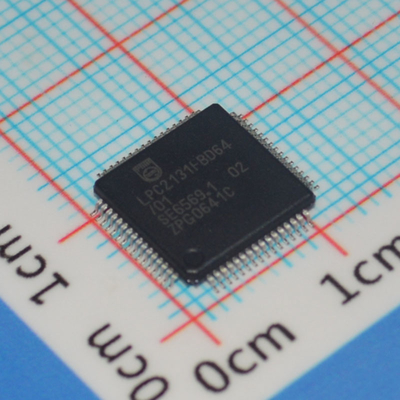

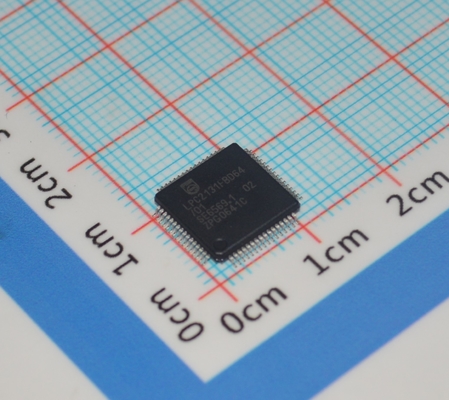

LPC2131FBD64/01,15 ARM7 MCU 32-bit RISC Core 64KB Flash 16KB RAM 60MHz Snelheid USB 2.0 2x UART 64-LQFP -40°C tot +85°C Industriële kwaliteit

LPC2131FBD64/01,15 ARM7 MCU 32-bit RISC Core 64KB Flash 16KB RAM 60MHz Snelheid USB 2.0 2x UART 64-LQFP -40°C tot +85°C Industriële kwaliteit

Kenmerken en voordelen

2.1 Verbeteringen door LPC213x/01 apparaten

De snelle GPIO-poorten zorgen voor een 3,5 keer snellere schakeling van de poortpin dan de oorspronkelijke LPC213x.

¢ Speciale resultaatregisters voor ADC's verminderen de onderbrekingsoverhead.

UART0/1 bevat een fractionele baudrate generator, auto-bauding mogelijkheden en handshake flow-control volledig geïmplementeerd in hardware.

¢ Aanvullende BOD-beheersing zorgt voor een verdere verlaging van het energieverbruik.

2.2 Belangrijkste gemeenschappelijke kenmerken van LPC213x en LPC213x/01

- 16/32-bits ARM7TDMI-S microcontroller in een klein LQFP64 of HVQFN64 pakket.

¢ 8/16/32 kB statisch RAM op de chip en 32/64/128/256/512 kB flashprogrammageheugen op de chip.

In-System Programming/In-Application Programming (ISP/IAP) via bootloader-software op de chip.

De geïntegreerde ICE RT- en Embedded Trace-interfaces bieden real-time debugging met de on-chip RealMonitor-software en een snelle opsporing van de uitvoering van instructies.

Een (LPC2131/32) of twee (LPC2134/36/38) 8-kanaals 10-bits ADC's leveren in totaal maximaal 16 analoge ingangen, met conversie-tijden van slechts 2.44

¢s per kanaal.

Een enkel 10-bits DAC biedt een variabele analoge uitgang (LPC2132/34/36/38).

- Twee 32-bits timers/externe gebeurtenistelers (met elk vier opvang- en vier vergelijkingskanalen), PWM-eenheid (zes uitgangen) en watchdog.

Low power Real-time clock met onafhankelijke stroom en speciale 32 kHz clock input.

¢ Meerdere seriële interfaces, waaronder twee UART's (16C550), twee Fast I2C-bussen (400 kbit/s), SPI en SSP met buffering en variabele gegevenslengte.

¢ Vectored interrupt controller met instelbare prioriteiten en vectoradressen.

¢ Tot 47 I/O-pins met een tolerantie van 5 V in kleine LQFP64- of HVQFN-pakketten.

¢ Tot negen rand- of niveaugevoelige externe onderbrekerspinnen beschikbaar.

¢ 60MHz maximale CPU-klok beschikbaar via een programmeerbare on-chip PLL met een instellingstijd van 100 us.

 De op de chip geïntegreerde oscillator werkt met een extern kristal in het bereik van 1 MHz tot 30 MHz en met een externe oscillator tot 50 MHz.

De energiebesparende modus omvat idle en power-down.

¢ Individuele activering/afschaffing van perifere functies en het afschalen van de perifere klok voor extra energie-optimalisatie.

¢ Een enkele voedingschip met POR- en BOD-circuits:

′CPU-operatiespanningsbereik van 3,0 V tot 3,6 V (3,3 V ± 10%) met 5 V tolerante I/O-pads.

Algemene beschrijving

Productgegevensblad De microcontrollers LPC2131/32/34/36/38 zijn gebaseerd op een 16/32 bit ARM7TDMI-S CPU met realtime-emulatie en ingebedde trace-ondersteuning, die de microcontroller met 32 kB combineert,64 kBEen 128 bit breed geheugen interface en een unieke versneller architectuur maken 32-bit code uitvoering bij maximale clock rate mogelijk.Voor kritieke codegrootte-toepassingen, de alternatieve 16-bits thumb-modus vermindert de code met meer dan 30% met minimale prestatie boetes.

Vanwege hun kleine afmetingen en lage stroomverbruik zijn deze microcontrollers ideaal voor toepassingen waar miniaturisatie een belangrijke vereiste is, zoals toegangscontrole en verkooppunten.met een breed scala aan seriële communicatie-interfaces en op-chip SRAM-opties van 8 kB, 16 kB en 32 kB, zijn zeer geschikt voor communicatie-gateways en protocolconverters, soft modems, spraakherkenning en low-end beeldvorming,zowel een grote bufferomvang als een hoog verwerkingsvermogen bieden. Verscheidene 32-bits timers, enkelvoudige of dubbele 10-bits 8-kanaals ADC's, 10-bits DAC,PWM-kanalen en 47 GPIO-lijnen met maximaal negen rand- of niveaugevoelige externe onderbrekingspijnen maken deze microcontrollers bijzonder geschikt voor industriële besturing en medische systemen.
