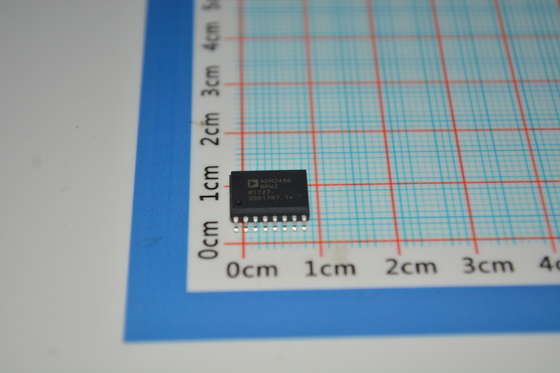

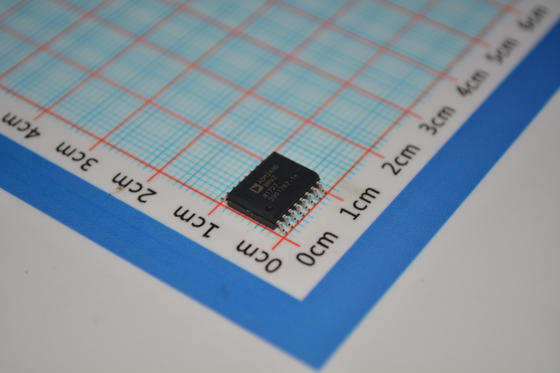

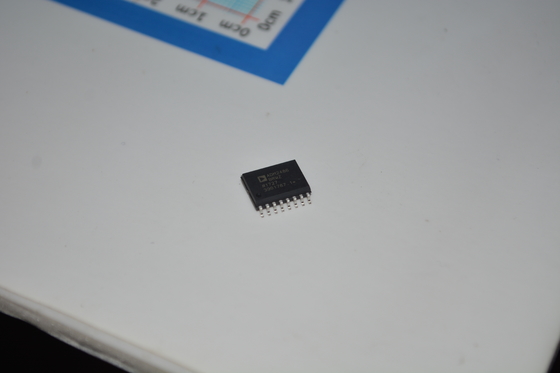

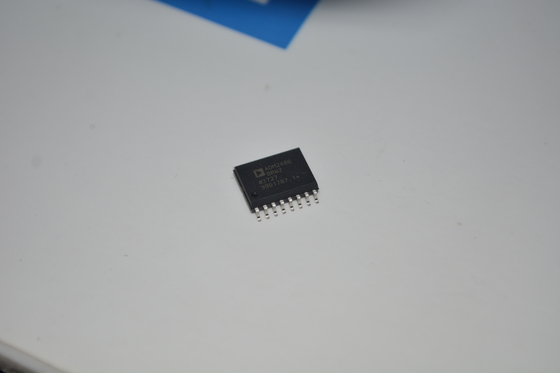

ADM2486BRWZ Geïsoleerde RS-485 Transceiver 500kbps 2.5kV Isolatie ±15kV ESD 3V/5V Logic High CMR Industrial Temp voor PLC/Motor Control

ADM2486BRWZ Geïsoleerde RS-485 Transceiver 500 kbps 2,5 kV Isolatie ±15 kV ESD 3V/5V Logica Hoge CMR Industrie Temperatuur voor PLC/Motorbesturing

EIGENSCHAPPEN

► Half-duplex, geïsoleerde RS-485 transceiver

► PROFIBUS® compatibel

► ANSI EIA/TIA 485-A en ISO 8482: 1987(E) compatibel

► 20 Mbps datasnelheid

► 5 V of 3 V werking (VDD1)

► Hoge common-mode transient immunity: >25 kV/μs

► Geïsoleerde DE statusuitgang

► Ontwerp met open circuit, fail-safe voor de ontvanger

► Thermische uitschakelbeveiliging

► 50 nodes op de bus

► Veiligheids- en regelgevingsgoedkeuringen

► UL 1577

► VISO = 2500 V rms gedurende 1 minuut

► IEC/CSA 62368-1

► IEC/CSA 61010-1

► DIN EN IEC 60747-17 (VDE 0884-17)

► VIORM = 560 V piek

► Bedrijfstemperatuurbereik: −40°C tot +85°C

TOEPASSINGEN

► Geïsoleerde RS-485/RS-422 interfaces

► PROFIBUS netwerken

► Industriële veldnetwerken

► Multipoint datatransmissiesystemen

BESCHRIJVING

De ADM2486 differentiële bustransceiver is een geïntegreerd, galvanisch geïsoleerd component ontworpen voor bidirectionele datacommunicatie op multipoint bus transmissielijnen. Het is ontworpen voor gebalanceerde transmissielijnen en voldoet aan ANSI EIA/TIA-485-A en ISO 8482: 1987(E).

Het apparaat maakt gebruik van Analog Devices iCoupler® technologie om een 3-kanaals isolator, een driestaten differentiële lijndriver en een differentiële ingangsontvanger te combineren in één enkel pakket. De logische kant van het apparaat wordt gevoed met een 5 V of een 3 V voeding, en de buskant gebruikt een geïsoleerde 5 V voeding.

De ADM2486 driver heeft een actieve-hoge enable functie. De differentiële uitgangen van de driver en de differentiële ingangen van de ontvanger zijn intern verbonden om een differentiële ingangs/uitgangspoort te vormen die minimale belasting op de bus oplegt wanneer de driver is uitgeschakeld of wanneer VDD1 of VDD2 = 0 V. Er is ook een actieve-hoge ontvanger disable Rev. F DOCUMENT FEEDBACK TECHNISCHE ONDERSTEUNING FUNCTIONEEL BLOKSCHEMA Figuur 1. functie die ervoor zorgt dat de ontvangstuitgang in een hoge impedantie toestand komt.

Het apparaat heeft stroombegrenzings- en thermische uitschakelfuncties om te beschermen tegen kortsluiting van de uitgang en situaties waarin busconcurrentie overmatige stroomdissipatie kan veroorzaken. Het onderdeel is volledig gespecificeerd over het industriële temperatuurbereik en is verkrijgbaar in een 16-pins, brede body SOIC-pakket.

INFORMATIE

Tekening
