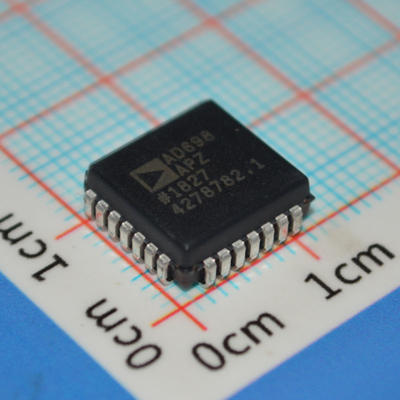

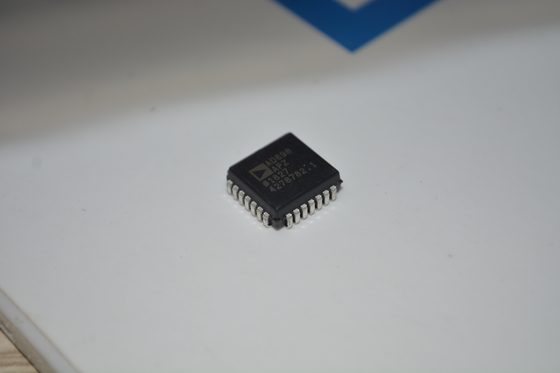

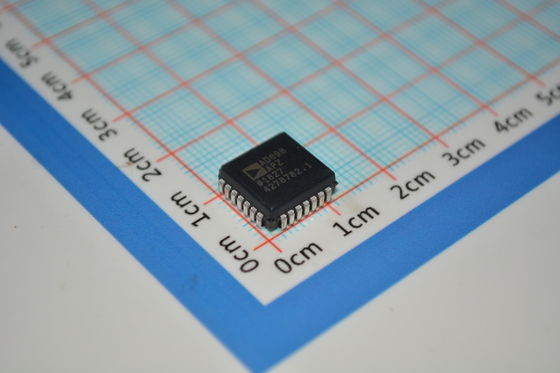

AD698APZ LVDT Signal Conditioner ±12V tot ±15V Bediening 20kHz Bandbreedte 0,25% Lineariteit Eén-/Tweevoeding Industrieel Temperatuurbereik voor positiesensoren en bewegingscontrole

AD698APZ LVDT Signaalconditioner ±12V tot ±15V Werking 20kHz Bandbreedte 0,25% Lineariteit Enkelvoudige/Dubbele Voeding Industrieel Temperatuurbereik voor Positiesensoren & Bewegingsbesturing

KENMERKEN

Single Chip Oplossing, Bevat Interne Oscillator en Spanningsreferentie

Geen Aanpassingen Vereist

Interfaces met Half-brug, 4-Draads LVDT

DC Uitgang Proportioneel aan Positie

20 Hz tot 20 kHz Frequentiebereik

Unipolaire of Bipolaire Uitgang

Decodeert Ook AC Brugsignalen

Uitstekende Prestaties

  Lineariteit: 0,05%

  Uitgangsspanning: 11 V

  Drift van de Versterking: 20 ppm/C (typ)

  Offset Drift: 5 ppm/C (typ)

TOEPASSINGEN

De meeste toepassingen voor de AD598 kunnen ook worden geïmplementeerd met de AD698. Raadpleeg de toepassingen die voor de AD598 zijn geschreven voor een gedetailleerde uitleg.

Zie AD598 datasheet voor:

– Proefring-Weegschaal

– Synchrone Werking van Meerdere LVDT's

– Hoge Resolutie Positie-naar-Frequentie Circuit

Dit circuit kan worden gebruikt voor weerstandsbruggen zoals rekstrookjes, of voor inductieve of capacitieve bruggen die vaak worden gebruikt voor druk- of stromingssensoren. De laagspanningssignaaluitgangen van deze sensoren zijn gevoelig voor ruis en interferentie en zijn goede kandidaten voor AC-signaalverwerkingstechnieken.

BESCHRIJVING

De AD698 is een complete, monolithische Linear Variable Differential Transformer (LVDT) signaalconditioneringssubsystem. Het wordt gebruikt in combinatie met LVDT's om de mechanische positie van een transducer om te zetten in een unipolaire of bipolaire DC-spanning met een hoge mate van nauwkeurigheid en herhaalbaarheid. Alle circuitfuncties zijn in de chip opgenomen. Met de toevoeging van een paar externe passieve componenten om de frequentie en versterking in te stellen, zet de AD698 de onbewerkte LVDT-uitgang om in een geschaald DC-signaal. Het apparaat werkt met half-brug LVDT's, LVDT's aangesloten in de serie tegengestelde configuratie (4-draads) en RVDT's.

De AD698 bevat een oscillator met lage vervorming om de LVDT-primaire aan te sturen. Twee synchrone demodulatiekanalen van de AD698 worden gebruikt om de primaire en secundaire amplitude te detecteren. Het onderdeel deelt de uitgang van de secundaire door de amplitude van de primaire en vermenigvuldigt met een schaalfactor. Dit elimineert schaalfactorfouten als gevolg van drift in de amplitude van de primaire aandrijving, waardoor de temperatuurprestaties en stabiliteit worden verbeterd.

De AD698 gebruikt een unieke ratiometrische architectuur om verschillende nadelen te elimineren die gepaard gaan met traditionele benaderingen van LVDT-interface. De voordelen van dit nieuwe circuit zijn: er zijn geen aanpassingen nodig; de temperatuurstabiliteit is verbeterd; en de uitwisselbaarheid van de transducer is verbeterd.

INFORMATIE

Tekening
