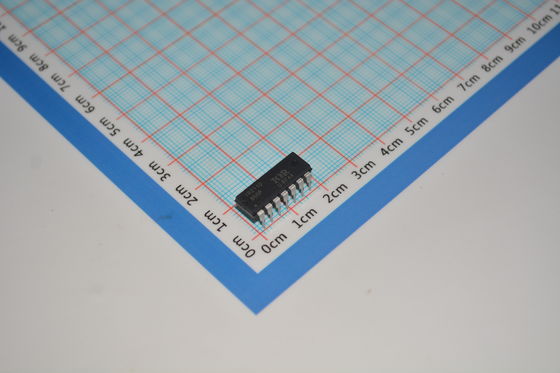

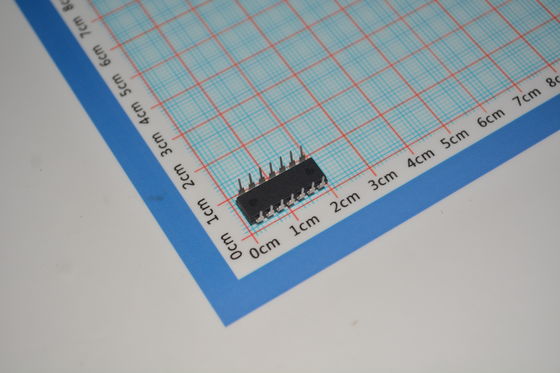

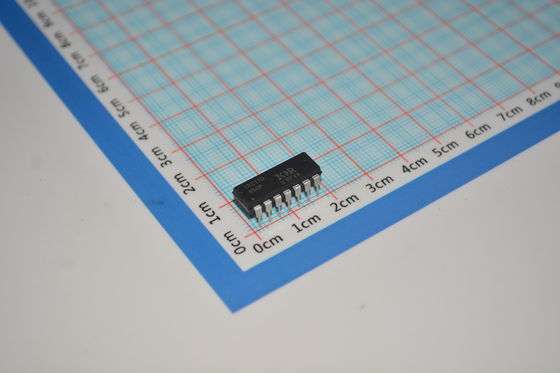

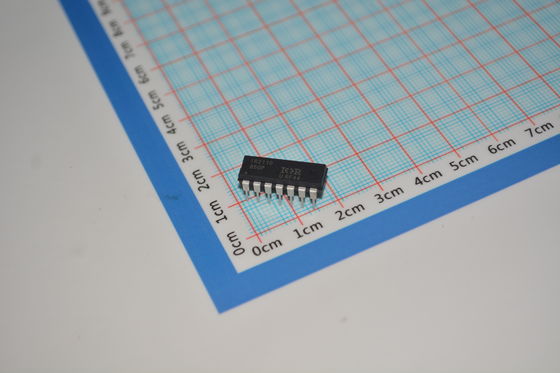

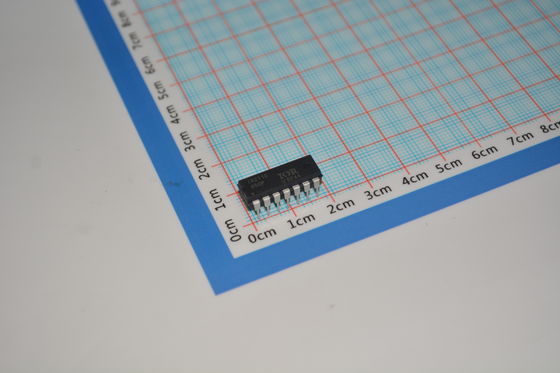

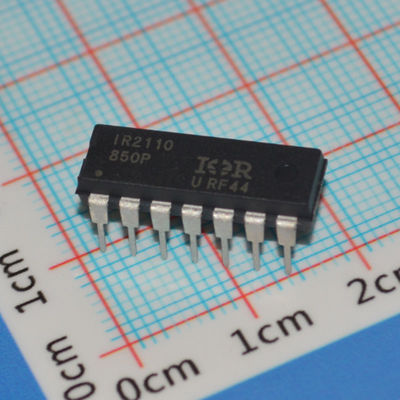

IR2110PBF High/Low Side Driver met 600V Rating 2.5A Piek Output 10V-20V Voeding 120ns Schakelen UVLO Bescherming and Compact PDIP Pakket

IR2110PBF High/Low Side Driver met 600V Rating 2.5A Peak Output 10V-20V Voeding 120ns Schakelen UVLO Bescherming and Compact PDIP Pakket

andnbsp;

Kenmerken

andbull; Zwevend kanaal ontworpen voor bootstrap-werking Volledig operationeel tot +500V of +600V Bestand tegen negatieve transiënte spanning dV/dt immuun

andbull; Gate drive voedingsbereik van 10 tot 20V

andbull; Undervoltage lockout voor beide kanalen

andbull; 3.3V logica compatibel Afzonderlijk logica voedingsbereik van 3.3V tot 20V Logica en massa andplusmn;5V offset

andbull; CMOS Schmitt-getriggerde ingangen met pull-down

andbull; Cyclus voor cyclus edge-getriggerde shutdown logica

andbull; Gematched propagatievertraging voor beide kanalen

andbull; Uitgangen in fase met ingangen

andnbsp;

Toepassingen

Motoraandrijfsystemen

Borstelloze DC (BLDC) motoraandrijvingen

Industriële servomotor controllers

Motoraandrijvingscircuits voor elektrisch gereedschap

Stroomconversiesystemen

DC-AC omvormers (zonne/UPS-toepassingen)

Hoogfrequente schakelende voedingen (SMPS)

Klasse D audio eindversterkers

Industriële vermogenselektronica

Variabele frequentie aandrijfcircuits

Lasmachine vermogensmodules

Inductieverwarming apparatuur

Nieuwe Energie Toepassingen

Fotovoltaïsche omvormer gate drives

EV-oplaadstations

Windenergie omvormers

andnbsp;

Beschrijving

De IR2110/IR2113 zijn hoogspannings-, hogesnelheids-MOSFET- en IGBT-drivers met onafhankelijke high- en low-side referentie-uitgangskanalen. Eigendom HVIC- en latch-immune CMOS-technologieën maken robuuste monolithische constructie mogelijk. Logische ingangen zijn compatibel met standaard CMOS- of LSTTL-uitgang, tot 3.3V logica. De uitgangsdrivers hebben een hoge puls stroombufferfase die is ontworpen voor minimale driver cross-geleiding. Propagatievertragingen zijn afgestemd om het gebruik in hoogfrequente toepassingen te vereenvoudigen. Het zwevende kanaal kan worden gebruikt om een N-kanaals vermogens-MOSFET of IGBT in de high-side configuratie aan te sturen, die tot 500 of 600 volt werkt.

andnbsp;

INFORMATIE

andnbsp;

Tekening
