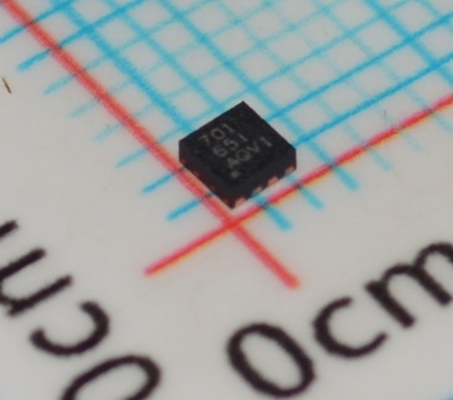

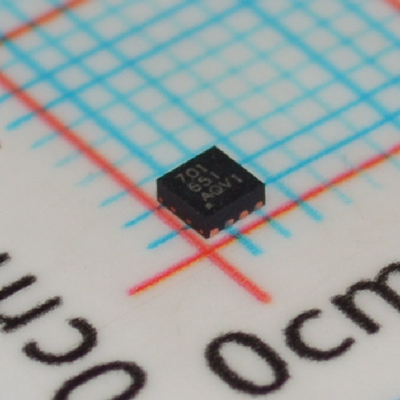

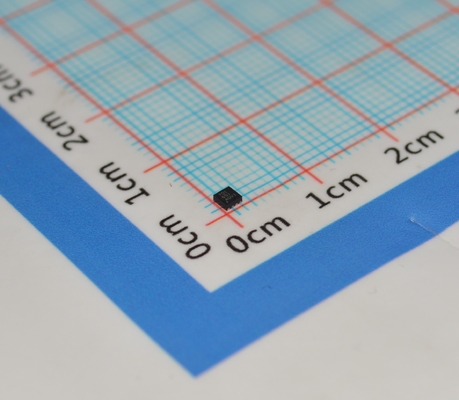

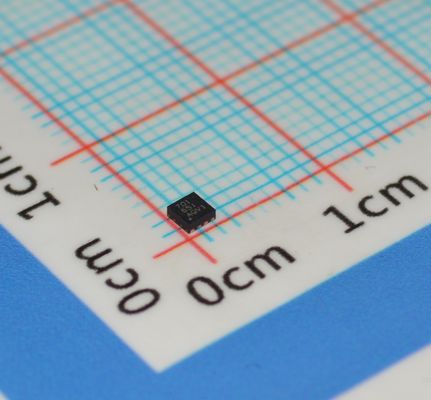

BQ294701DSGR-Cell Li-Ion Protector met Over/Undervoltage Detect 2ion 1μA Current 3.6V-10V Range 1ms Response Thermal Shutdown and DSBGA Package

BQ294701DSGR - Li-Ion-celbeschermer met over/onderspanningsdetectie 2 cellen 1andmicro;A stroom 3,6V-10V bereik 1ms reactie thermische uitschakeling and DSBGA-pakket

andnbsp;

Kenmerken

andbull; 2-, 3- en 4-serie cel overspanningsbeveiliging

andbull; Externe condensator-geprogrammeerde vertragingstimer

andbull; Fabrieksgeprogrammeerde OVP-drempel (drempelbereik 3,85 V tot 4,6 V)

andbull; Uitvoeropties: actief hoog of open drain actief laag

andbull; Zeer nauwkeurige overspanningsbeveiliging: andplusmn;10 mV

andbull; Laag stroomverbruik ICC andasymp; 1 andmicro;A (VCELL(ALLE) < VPROTECT)

andbull; Lage lekstroom per celingang < 100 nA

andbull; Kleine pakketvoetafdruk andndash; 8-pins WSON (2,00 mm x 2,00 mm)

andnbsp;

Toepassingen

andbull; Notebooks

andbull; UPS-accu back-up

andnbsp;

Beschrijving

De BQ2947-familie is een overspanningsmonitor en -beschermer voor Li-Ion-accupacksystemen. Elke cel wordt onafhankelijk bewaakt op een overspanningsconditie.

In het BQ2947-apparaat wordt een externe vertragingstimer gestart bij detectie van een overspanningsconditie op een cel. Na afloop van de vertragingstimer wordt de uitgang geactiveerd in zijn actieve toestand (hoog of laag, afhankelijk van de configuratie). De externe vertragingstimerfunctie omvat ook de mogelijkheid om een open of kortgesloten vertragingscondensator op de CD-pin te detecteren, die op dezelfde manier de uitgangsstuurprogramma in een overspanningsconditie activeert.

Voor snellere tests in de productielijn biedt het BQ2947-apparaat een klanttestmodus met 67 gereduceerde vertragingstijd.

andnbsp;

INFORMATIE

andnbsp;

Tekening
