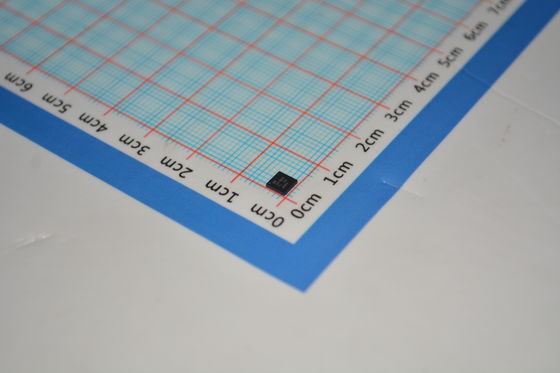

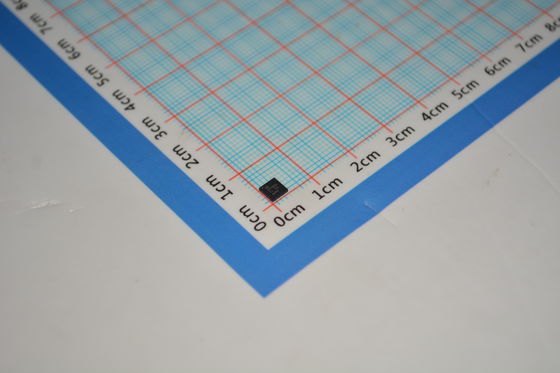

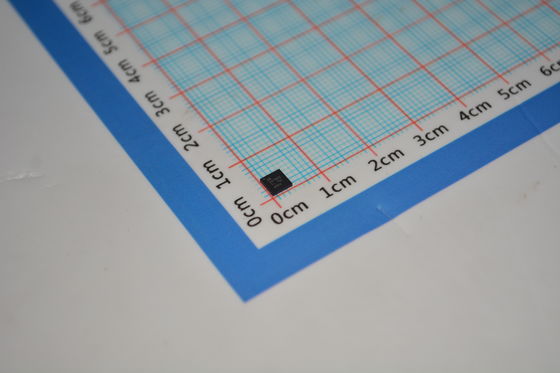

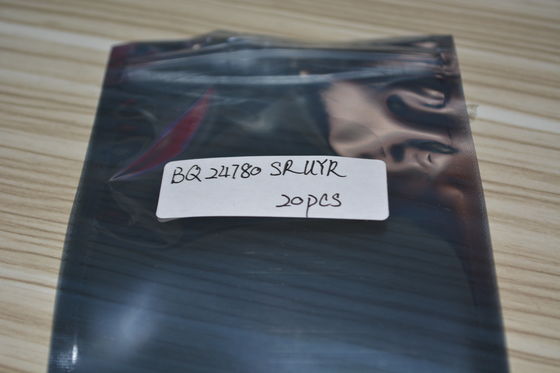

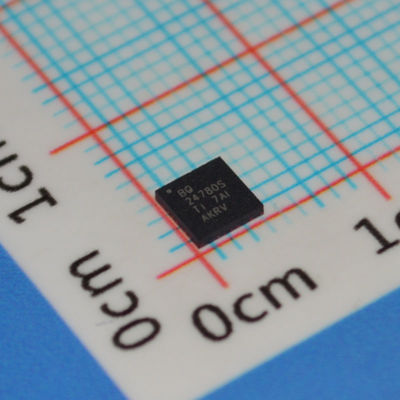

BQ24780SRUYR Hoogrendementsbatterijoplader met I2C-besturing 7A Snel Opladen Brede 5V-24V Ingang Ondersteuning voor Meerdere Cellen Geavanceerde Bescherming and Laagvermogenmodus voor Draagbare Apparaten

BQ24780SRUYR Zeer efficiënte batterijlader met I2C-besturing 7A snel opladen Breed 5V-24V ingang Ondersteuning voor meerdere cellen Geavanceerde bescherming and Laag vermogen modus voor draagbare apparaten

andnbsp;

Kenmerkenandnbsp;

andbull; Industriële innovatieve laadcontroller met hybride power boost-modus

andnbsp; andndash; Adapter en batterij leveren samen stroom aan het systeem voor Intelandreg; CPU Turbo-modus

andnbsp; andndash; Ultrasnelle transientrespons van 150 andmicro;s om de boost-modus te activeren

andnbsp; andndash; Hybride power boost-modus van 4,5 tot 24 V systeem

andnbsp; andndash; Laad 1- tot 4-cellen batterijpakket van 4,5 tot 24 V adapter

andbull; Hoge nauwkeurigheid stroom- en stroombewaking voor CPU-throttling

andnbsp; andndash; Uitgebreid PROCHOT-profiel

andnbsp; andndash; andplusmn;2% stroommonitor nauwkeurigheid

andnbsp; andndash; andplusmn;5% systeemvermogenmonitor nauwkeurigheid (PMON)

andbull; Automatische NMOS-stroombronselectie van adapter of batterij

andnbsp; andndash; ACFET snel inschakelen in 100 andmicro;s

andbull; Programmeerbare ingangsstroom, laadspanning, laad- en ontlaadstroomlimiet

andnbsp; andndash; andplusmn;0,4% laadspanning (16-mV stap)

andnbsp; andndash; andplusmn;2% ingangsstroom (128-mA/stap)

andnbsp; andndash; andplusmn;2% laadstroom (64-mA/stap)

andnbsp; andndash; andplusmn;2% ontlaadstroom (512-mA/stap)

andbull; Hoge integratie

andnbsp; andndash; Batterij LEER-functie

andnbsp; andndash; Batterij aanwezig monitor

andnbsp; andndash; Boost-modus indicator

andnbsp; andndash; Luscompensatie

andnbsp; andndash; BTSTDiode

andbull; Verbeterde veiligheidsfuncties voor overspanningsbeveiliging, overstroombeveiliging, batterij-, inductor- en MOSFET-kortsluitbeveiliging

andbull; Schakelfrequentie: 600 kHz, 800 kHz en 1 MHz

andbull; Realtime systeemcontrole op ILIM-pin om de laad- en ontlaadstroom te beperken

andbull; 0,65 mA adapter standby ruststroom voor Energy Star

andnbsp;

Toepassingen

andbull; Notebook, Ultrabook, Afneembare en Tablet PC

andbull; Handheld terminal

andbull; Industriële en medische apparatuur

andbull; Draagbare apparatuur

andnbsp;

Beschrijving

Het bq24780S-apparaat is een zeer efficiënte, synchrone batterijlader die een laag aantal componenten biedt voor ruimtebeperkte batterijlaadtoepassingen met meerdere chemieën.

Het bq24780S-apparaat ondersteunt de hybride power boost-modus (voorheen "turbo boost-modus" genoemd). Het maakt het mogelijk om batterij-ontladingsenergie naar het systeem te sturen wanneer de stroombehoefte van het systeem tijdelijk hoger is dan het maximale vermogensniveau van de adapter. Daarom crasht de adapter niet.

Het bq24780S-apparaat gebruikt twee laadpompen om afzonderlijk N-kanaals MOSFET's (ACFET, RBFET en BATFET) aan te sturen voor automatische selectie van de systeemvoedingsbron.

Via SMBus programmeert de systeemvoedingsbeheer-microcontroller de ingangsstroom, laadstroom, ontlaadstroom en laadspanning DAC's met hoge regelingsnauwkeurigheden.

Het bq24780S-apparaat bewaakt de adapterstroom (IADP), de batterij-ontlaadstroom (IDCHG) en het systeemvermogen (PMON) zodat de host de CPU-snelheid kan terugschroeven of het systeemvermogen kan verminderen wanneer dat nodig is.
