AD7712ARZ 24-Bit Σ-Δ ADC met Low Noise On-Chip PGA 5V/3V Werking Hoge Nauwkeurigheid Flexibele Filtering en Laag Vermogen voor Precisie Sensing

AD7712ARZ 24-Bit Sigma-Delta ADC met Low Noise On-Chip PGA 5V/3V Werking Hoge Nauwkeurigheid Flexibele Filtering en Laag Vermogen voor Precisie Sensing

EIGENSCHAPPEN

Charge Balancing ADC

24 Bits Geen Ontbrekende Codes

0,0015% Nonlineariteit

Hoge en Lage Niveau Analoge Ingangskanalen

Programmeerbare Versterking voor Beide Ingangen

  Versterkingen van 1 tot 128

  Differentiële Ingang voor Laag Niveau Kanaal

Laagdoorlaatfilter met Programmeerbare Filter Afsnijfrequenties

Mogelijkheid om Kalibratiecoëfficiënten te Lezen/Schrijven

Bidirectionele Microcontroller Seriële Interface

Interne/Externe Referentie Optie

Enkele- of Dubbele-Voeding Werking

Laag Vermogen (25 mW typ) met Power-Down Modus

  (100 W typ)

TOEPASSINGEN

Procesbesturing

Slimme Zenders

Draagbare Industriële Instrumenten

BESCHRIJVING

De AD7712 is een complete analoge front-end voor laagfrequente meettoepassingen. Het apparaat heeft twee analoge ingangskanalen en accepteert ofwel lage niveausignalen rechtstreeks van een transducer of hoge niveausignalen (±4 VREF), en geeft een seriële digitale waarde uit. Het maakt gebruik van een sigma-delta conversietechniek om tot 24 bits prestaties zonder ontbrekende codes te realiseren. Het lage niveau ingangssignaal wordt toegepast op een gepatenteerde programmeerbare versterkings front-end gebaseerd op een analoge modulator. De hoge niveau analoge ingang wordt verzwakt voordat deze op dezelfde modulator wordt toegepast. De modulatoruitgang wordt verwerkt door een on-chip digitaal filter. De eerste notch van dit digitale filter kan worden geprogrammeerd via het on-chip besturingsregister, waardoor de afsnijfrequentie en de insteltijd van het filter kunnen worden aangepast.

Normaal gesproken wordt een van de kanalen gebruikt als het hoofdkanaal, waarbij het tweede kanaal wordt gebruikt als een hulpingang om periodiek een tweede spanning te meten. Het onderdeel kan worden bediend met een enkele voeding (door de VSS-pin aan AGND te verbinden), op voorwaarde dat de ingangssignalen op de lage niveau analoge ingang positiever zijn dan -30 mV. Door de VSS-pin negatief te maken, kan het onderdeel signalen omzetten tot -VREF op deze lage niveau ingang. Deze lage niveau ingang, evenals de referentie-ingang, beschikt over differentiële ingangsmogelijkheden.

De AD7712 is ideaal voor gebruik in slimme, op microcontrollers gebaseerde systemen. Kanaalselectie, versterkingsinstellingen en signaalpolariteit kunnen in software worden geconfigureerd met behulp van de bidirectionele seriële poort. De AD7712 bevat ook zelfkalibratie, systeemkalibratie en achtergrondkalibratie-opties, en stelt de gebruiker in staat om de on-chip kalibratieregisters te lezen en te schrijven.

CMOS-constructie zorgt voor een laag stroomverbruik, en een hardware programmeerbare power-down modus vermindert het stand-by stroomverbruik tot slechts 100 µW typisch. Het onderdeel is verkrijgbaar in een 24-pins, 0,3 inch brede, plastic en hermetische dual-in-line package (DIP), evenals een 24-pins small outline (SOIC) package.

INFORMATIE

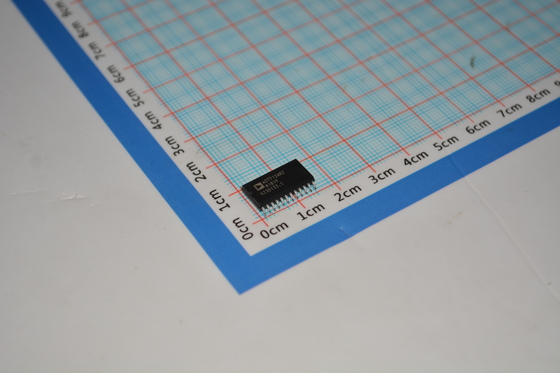

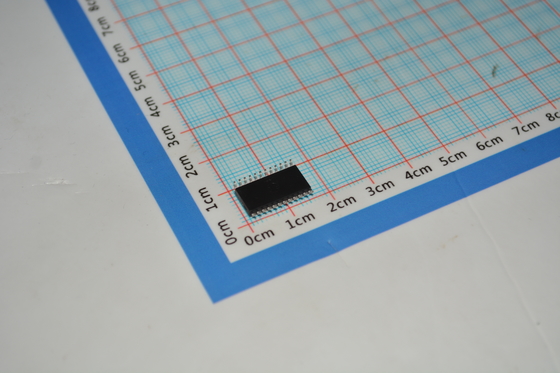

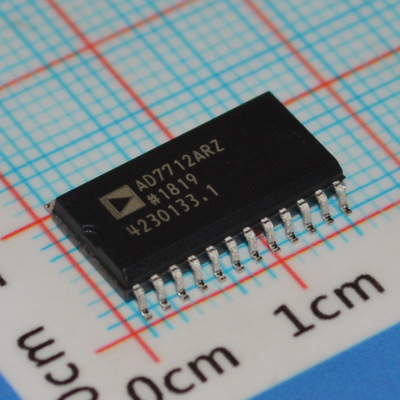

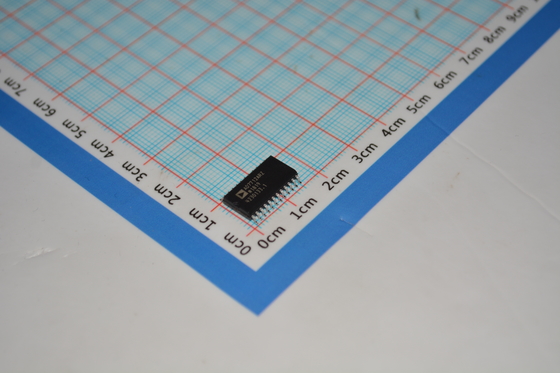

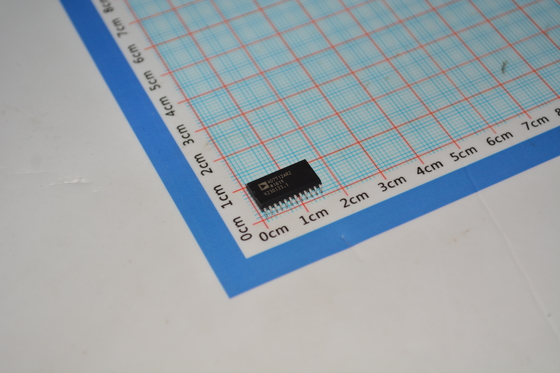

Tekening
